O dobro do PWB RO4003C de Rogers 4003 32mil 0.813mm tomou partido PWB de alta frequência do RF para filtros

O dobro do PWB RO4003C de Rogers 4003 32mil 0.813mm tomou partido PWB de alta frequência do RF para filtros

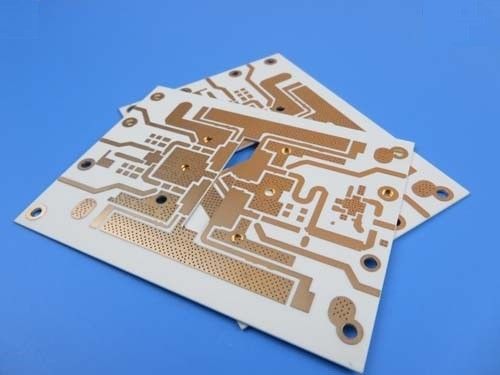

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

As estratificações cerâmicas do hidrocarboneto de RO4003C são projetadas oferecer o desempenho de alta frequência superior e a baixa fabricação custada do circuito. A seleção das estratificações tipicamente disponíveis aos desenhistas é aumento uma vez operacional significativamente reduzido das frequências a 500 megahertz e acima. O material de RO4003C possui as propriedades necessárias por desenhistas de circuitos da micro-ondas do RF e de linhas de harmonização do rede e as controladas da impedância de transmissão. A baixa perda dielétrica permite que o material de RO4003C seja usado em muitas frequências de funcionamento mais altas das aplicações onde limitar o uso de materiais convencionais da placa de circuito. O coeficiente de temperatura da constante dielétrica está entre o mais baixo de todo o material da placa de circuito, e a constante dielétrica é estável sobre uma escala de frequência larga. O coeficiente do material de RO4003C de expansão térmico (CTE) fornece diversos benefícios chaves aos desenhistas do PWB. O coeficiente da expansão de RO4003C é similar àquele do cobre que permite que o material exiba a estabilidade dimensional excelente, uma propriedade necessária para construções dielétricas misturadas das placas da multi-camada. A baixa Z-linha central CTE de RO4003C fornece a qualidade chapeada segura do através-furo, mesmo em aplicações severas de choque térmico. O material de RO4003C tem um Tg de >280C assim que suas características da expansão permanecem estáveis sobre a escala inteira do PWB que processa temperaturas.

Especificações do PWB

As aplicações típicas são como segue:

Radar automotivo e sensores

Antenas celulares da estação base

Satélites diretos da transmissão

Bloco de baixo nível de ruído

Amplificadores de potência

RFID

Folha de dados de Rogers 4003C (RO4003C)
