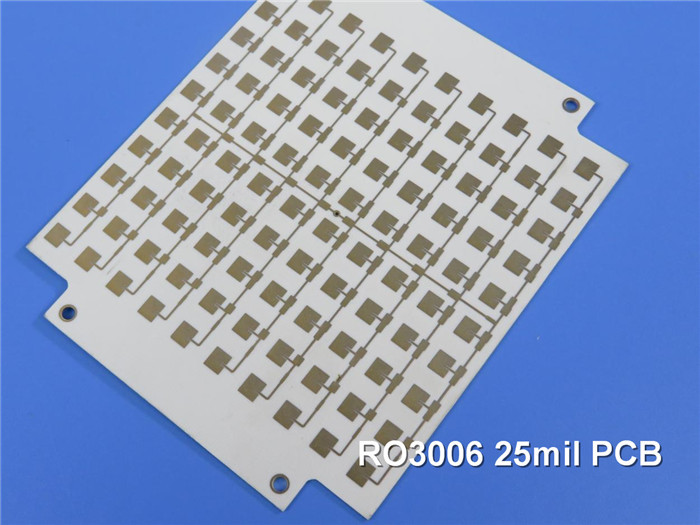

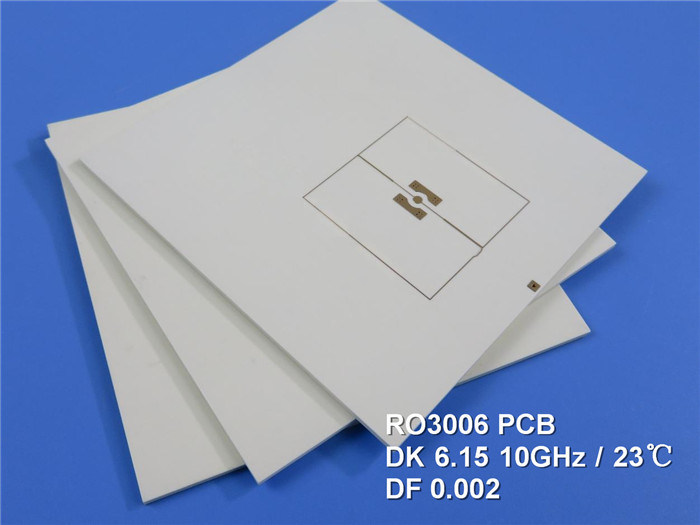

PWB de alta frequência da placa de circuito DK6.15 do PWB 2-Layer Rogers 3006 25mil 0.635mm da micro-ondas de Rogers RO3006 DF 0,002

Placa de Circuito Impresso Rogers RO3006 de Micro-ondas 2 Camadas Rogers 3006 25mil 0.635mm DK6.15 DF 0.002 PCB de Alta Frequência

(Placas de Circuito Impresso são produtos feitos sob medida, a imagem e os parâmetros exibidos são apenas para referência)

Rogers RO3006materiais de circuito de alta frequência são compósitos de PTFE preenchidos com cerâmica destinados ao uso em aplicações comerciais de micro-ondas e RF. Foi projetado para oferecer estabilidade elétrica e mecânica excepcional a preços competitivos. As propriedades mecânicas são consistentes. Isso permite que o projetista desenvolva projetos de placas multicamadas sem encontrar problemas de empenamento ou confiabilidade.materiais RO3006exibem um coeficiente de expansão térmica (CTE) nos eixos X e Y de 17 ppm/°C. Este coeficiente de expansão é compatível com o do cobre, o que permite que o material exiba excelente estabilidade dimensional, com retração típica após gravação e cura, inferior a 0,5 mil por polegada. O CTE do eixo Z é de 24 ppm/°C, o que proporciona confiabilidade excepcional de furos metalizados, mesmo em ambientes severos.Aplicações típicas:1) Radar automotivo

2) Sistemas de telecomunicações celulares

3) Sistemas de link de dados em cabo

4) Satélites de transmissão direta

5) Antenas de satélite de posicionamento global

6) Antena patch para comunicações sem fio

7) Amplificadores de potência e antenas

8) Backplanes de potência

9) Leitores remotos de medidores

Especificações da PCB

TAMANHO DA PCB

70 x 75mm=1PCS

(RO300PropriedadeValor Típico RO3006PropriedadeRO3006
