Circuito tomado partido da radiofrequência do PWB 60mil de Rogers RO4360 dobro de alta frequência com ouro da imersão para o radar Terra-baseado

Circuito tomado partido da radiofrequência do PWB 60mil de Rogers RO4360 dobro de alta frequência com ouro da imersão para o radar Terra-baseado

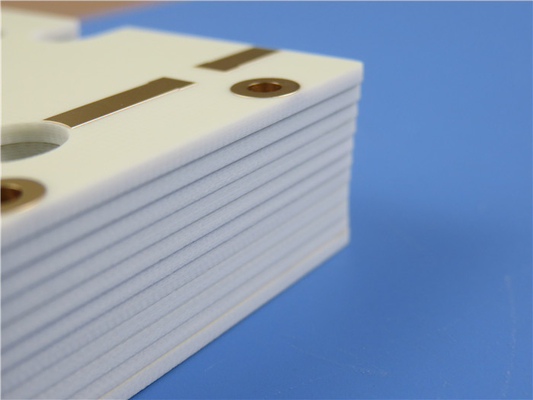

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

As estratificações RO4360G2 de Rogers Corporation são 6,15 DK, de pequenas perdas, vidro-reforçados, os materiais thermoset cerâmico-enchidos hidrocarboneto que fornecem o equilíbrio ideal do desempenho e facilidade do processamento. As estratificações RO4360G2 estendem o portfólio de Rogers de materiais do elevado desempenho fornecendo clientes um produto que seja processo sem chumbo capaz e ofereça a melhor rigidez para o processability melhorado em construções da placa da multi-camada, ao reduzir custos do material e da fabricação.

RO4360G2 lamina o processo similar a FR-4 e é conjunto automatizado compatível. Têm uma baixa Z-linha central CTE para a flexibilidade do projeto e têm o mesmo Tg alto que toda a linha de produtos RO4000. As estratificações RO4360G2 podem ser emparelhadas com o prepreg de RO4450F e a estratificação baixo-DK RO4000 em projetos da multi-camada.

As estratificações RO4360G2, com uma DK de 6,15 (projeto DK 6,4), permitem que os desenhistas reduzam dimensões do circuito nas aplicações onde o tamanho e o custo são críticos. São a melhor escolha do valor para os coordenadores que trabalham nos projetos que incluem amplificadores de potência, antenas do remendo, radar terra-baseado, e outras aplicações gerais do RF.
Características e benefícios:
1. o sistema Thermoset da resina formulou especialmente para encontrar 6,15 DK
1). Facilidade da fabricação/processos similares a FR-4
2). Repetibilidade material
3). De pequenas perdas
4). Condutibilidade térmica alta
5). Mais baixa solução do custo do PWB do total do que produtos de competência de PTFE,

2. baixa Z-linha central CTE/Tg alto
1). Flexibilidade do projeto
2). Confiança chapeada do através-furo
3). Conjunto automatizado compatível

3. a favor do meio ambiente
1.) processo sem chumbo compatível

4. inventário terminado regional dos bens
1). Prazos de execução curtos/voltas rápidas do inventário
2). Cadeia de aprovisionamento eficiente


Algumas aplicações típicas:
1. amplificadores de potência da estação base
2. transceptores pequenos da pilha
3. antenas do remendo
4. radar Terra-baseado



Capacidade do PWB (RO4360G2)


Folha de dados de RO4360G2
