F4BM245 Laminado revestido de cobre: PTFE composto de alto desempenho para aplicações RF

F4BM245 Laminado revestido de cobre: PTFE composto de alto desempenho para aplicações RF

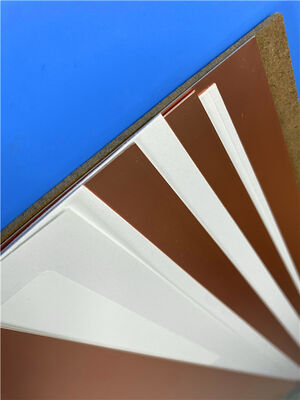

Taizhou Wangling apresenta o F4BM245, um laminado revestido de cobre reforçado com tecido de vidro PTFE de alta qualidade, projetado para aplicações de circuitos de alta frequência.Este material tem um desempenho elétrico excepcional., estabilidade dimensional e custo-eficácia, tornando-a uma escolha ideal para projetos de RF e microondas exigentes.

Performance elétrica

O F4BM245 possui uma constante dielétrica (Dk) de 2,45 ± 0,05 a 10 GHz, proporcionando uma combinação equilibrada de baixa perda e propagação estável do sinal.0012 a 10 GHz e 0.0017 a 20 GHz, este material assegura uma atenuação mínima do sinal numa ampla gama de frequências, essencial para aplicações como as comunicações por satélite, as antenas das estações base,e sistemas de radar de matriz em fase.

O coeficiente térmico da constante dielétrica do material é -120 ppm/°C, garantindo um desempenho elétrico estável em temperaturas de funcionamento de -55°C a +260°C.Resistividade de volume superior a 6 × 106 MΩ·cm, enquanto a resistividade da superfície é ≥ 1 × 106 MΩ, proporcionando excelentes propriedades de isolamento. A resistência elétrica na direcção Z excede 25 KV/mm e a tensão de ruptura na direcção XY excede 32 KV,garantir um desempenho robusto em condições de alta tensão.

F4BM245Ficha de dados

Estabilidade térmica e mecânica

O F4BM245 apresenta características térmicas e mecânicas excelentes. O coeficiente de expansão térmica (CTE) é de 20-25 ppm/°C na direcção XY e 187 ppm/°C na direcção Z,permitindo uma integridade confiável do orifício revestido durante o ciclo térmicoCom uma condutividade térmica de 0,30 W/M·K, o material dissipa eficientemente o calor dos componentes ativos.

O material resiste ao ensaio de esforço térmico a 260 °C durante 10 segundos durante três ciclos sem delaminação, confirmando a sua adequação a processos de solda sem chumbo.08%O laminado atinge a classificação de inflamabilidade UL 94 V-0 e é compatível com temperaturas de funcionamento a longo prazo até 260°C.

F4BM245 versus F4BME245: Opções de folha de cobre

F4BM245: Características padrãoFolha de cobre electrodepositada (ED)A resistência à descascagem é superior a 1,8 N/mm para 1 oz de cobre.

F4BME245: CaracterísticasFolha de cobre tratada reversa (RTF), proporcionando um excelente desempenho PIM (≤ -159 dBc), um controlo mais preciso das linhas de circuito e uma perda de condutor mais baixa, perfeito para sistemas de RF de alta sensibilidade.

Fabricação: transformação e produção

Como fabricante líder de materiais de circuito baseados em PTFE, aproveitamos capacidades de produção avançadas para garantir uma qualidade consistente.Nosso processo de fabricação emprega impregnação de resina controlada com precisãoO reforço do tecido de vidro combinado com resina PTFE é submetido a um rigoroso controlo de qualidade em todas as fases.

Vantagens do processamento:

F4BM245 pode ser fabricado utilizando técnicas de processamento de PCB padrão

• Compatíveis com perfuração mecânica, roteamento e corte
• Resistente a todos os solventes e reagentes de gravação comuns
• Suporta processos de montagem através de buracos e de montagem na superfície

Capacidade de produção e cadeia de abastecimento

Com instalações de fabricação de última geração, mantemos uma capacidade de produção significativa para atender às demandas de protótipos e grandes volumes.

Tamanhos padrão de painéis: 460×610mm, 500×600mm, 850×1200mm, 914×1220mm e 1000×1200mm

Dimensões personalizadas disponíveis mediante pedido (dimensões especiais, tais como 300×250 mm, 500×500 mm, etc.)

Opções de espessura de 0,1 mm a 12,0 mm (especificar se a espessura total ou a espessura dielétrica)

Peso de folha de cobre múltipla: 0,5 oz, 1 oz, 1,5 oz e 2 oz para F4BM; 0,5 oz e 1 oz para F4BME

Orientações relativas ao armazenamento e transporte

Para garantir a integridade e o desempenho do produto, seguimos protocolos rigorosos de armazenamento e manuseio:

Armazenamento:

Armazenar num ambiente limpo e seco, a temperaturas compreendidas entre 10°C e 35°C

Manter a umidade relativa abaixo de 70%

Manter os materiais na embalagem original até estarem prontos para utilização

Evitar a exposição direta à luz solar e a atmosferas corrosivas

O prazo de validade recomendado é de 12 meses em condições de armazenagem adequadas.

Transporte:

Os laminados são embalados com material protetor e resistente à umidade

Embalagens seguras evitam danos nas bordas e distorções durante o transporte

Várias opções de embalagem disponíveis para transporte interno e internacional

Conformidade com os regulamentos internacionais de transporte marítimo de materiais eletrónicos

Personalização e suporte

Oferecemos opções de personalização para atender às suas necessidades específicas de design.ou configurações com suporte metálico (base de alumínio ou cobre para melhor dissipação de calor ou blindagem)A nossa equipa de engenheiros está pronta para ajudar.

A série F4BM também suporta configurações de apoio metálico:

F4BM245-AL: Com suporte de alumínio para gestão térmica leve

F4BM245-CU: suportado por cobre para uma melhor dissipação de calor

Por que escolher o F4BM245?

Com a sua combinação de propriedades elétricas estáveis, excelente desempenho térmico e fabricação econômica,F4BM245 representa um valor excepcional para aplicações de circuitos de alta frequênciaO nosso compromisso com a qualidade, capacidade de produção flexível e cadeia de abastecimento fiável assegura que recebe materiais consistentes e de alto desempenho quando precisa deles.

Entre em contato com a Bicheng hoje para discutir os requisitos da sua aplicação e descobrir como o F4BM245 pode otimizar o seu próximo projeto de RF.
