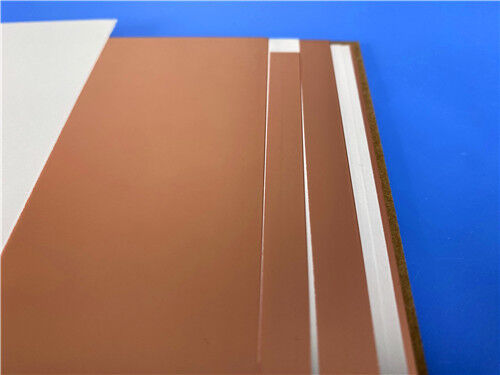

TLX-9 Cobre Laminado

Laminado Revestido de Cobre TLX-9: Desempenho Equilibrado para Aplicações de RF e Micro-ondas

A Taconic apresenta o TLX-9, um laminado revestido de cobre de alto desempenho reforçado com tecido de vidro trançado de PTFE, projetado para oferecer propriedades elétricas e mecânicas excepcionais para uma ampla gama de aplicações de RF e micro-ondas. Com mais de 35 anos de experiência em revestimento de fibra de vidro com PTFE, a Taconic projetou a série TLX para fornecer aos designers uma solução confiável e econômica que equilibra desempenho com fabricabilidade.

Desempenho Elétrico

O TLX-9 apresenta uma constante dielétrica (Dk) de 2,50 ±0,04 a 10 GHz, oferecendo consistência excepcional e tolerância apertada que permite controle preciso de impedância e projetos de circuito repetíveis. O fator de dissipação (Df) é impressionante 0,0019 a 10 GHz, garantindo baixa perda de sinal em aplicações de banda larga.

As principais propriedades elétricas incluem:

Absorção de Umidade: <0,02%, mantendo desempenho estável em ambientes úmidos

Rigidez Dielétrica: >60 kV, proporcionando isolamento robusto

Resistividade Volumétrica e Superficial: 10⁷ Mohm/cm e 10⁷ Mohm, respectivamente

Resistência ao Arco: >180 segundos, garantindo confiabilidade sob condições de alta tensão

A constante dielétrica do material permanece estável em uma ampla faixa de frequência, tornando-o adequado para aplicações de banda L a banda Ku e além.

Propriedades Mecânicas e Térmicas

O TLX-9 oferece excelente resistência mecânica com resistência à flexão superior a 23.000 psi (159 N/mm²) longitudinalmente e 19.000 psi (131 N/mm²) transversalmente. O coeficiente de expansão térmica (CTE) é de 9-12 ppm/°C na direção XY e 130-145 ppm/°C na direção Z, proporcionando estabilidade dimensional e integridade confiável de furos metalizados.

A condutividade térmica é de 0,19 W/m/K, facilitando a dissipação eficaz de calor de componentes ativos. O material atinge uma classificação de inflamabilidade UL 94 V-0 e exibe virtualmente nenhuma absorção de umidade durante os processos de fabricação.

Aplicações Versáteis

• Amplificadores de Baixo Ruído (LNAs), Conversores de Bloqueio de Baixo Ruído (LNBs) e Conversores de Baixo Ruído (LNCs)
• Antenas de grande formato PCS/PCN
• Amplificadores de alta potência
• Componentes passivos como acopladores, divisores e filtros
• Sistemas de radar e antenas de arranjo em fase
• Sistemas de comunicação móvel e equipamentos de teste de micro-ondas

Processamento e Fabricação

Uma das principais vantagens do TLX-9 é sua compatibilidade com métodos de processamento padrão de PTFE/fibra de vidro trançada. O laminado pode ser:

Corte, perfurado e fresado usando equipamentos convencionais

Metalizado usando processos padrão de metalização de furos

Gravado com soluções químicas comuns

Fabricado em placas de circuito de camada única e multicamada

A estabilidade dimensional do material e a baixa absorção de umidade garantem resultados consistentes durante todo o processo de fabricação.

Configurações Padrão:

Constante Dielétrica: 2,50 ±0,04

Espessura Dielétrica: Disponível de 0,0050" (0,13 mm) a 0,0300" (0,76 mm) e ≥0,0310" (≥0,78 mm)

Tamanho Padrão do Painel: 36" x 48" (914 mm x 1220 mm)

Revestimento de Cobre: Cobre eletrodepositado em pesos de ½ oz. (CH), 1 oz. (C1) e 2 oz. (C2)

Opções Personalizadas:

Tamanhos de painel adicionais disponíveis, incluindo 12" x 18", 18" x 24", 24" x 36", e mais

Painéis cortados sob medida disponíveis mediante solicitação

Revestimentos alternativos disponíveis — entre em contato com o atendimento ao cliente para obter detalhes

Certificado de Conformidade: Cada remessa inclui um Certificado de Conformidade com dados de teste reais, garantindo rastreabilidade e garantia de qualidade.

Diretrizes de Armazenamento e Transporte

Para manter a qualidade e as características de desempenho excepcionais do TLX-9, recomendamos os seguintes protocolos de armazenamento e manuseio:

Requisitos de Armazenamento:

Armazenar em ambiente limpo e seco em temperatura ambiente controlada (aproximadamente 20°C a 25°C)

Manter a umidade relativa abaixo de 70%

Manter na embalagem original até o momento do uso

Evitar exposição à luz solar direta, gases corrosivos e flutuações extremas de temperatura

Armazenar os painéis na horizontal para evitar empenamento

Vida útil recomendada: 12 meses sob condições adequadas de armazenamento

Transporte:

Os laminados são embalados com materiais de intercalação protetores para evitar danos à superfície

A embalagem segura garante que os painéis permaneçam planos e com as bordas protegidas durante o trânsito

Múltiplas configurações de embalagem disponíveis para envio doméstico e internacional

Conformidade total com os regulamentos internacionais de transporte para materiais eletrônicos

Como Pedir

O TLX-9 é pedido usando um sistema simples de número de peça. Exemplo: TLX-9-0310-CH/CH-18" x 24"

TLX-9: Série do produto e designação Dk

0310: Espessura dielétrica (0,0310")

CH/CH: Revestimento de cobre (½ oz. em ambos os lados)

18" x 24": Tamanho do painel

Por que escolher o TLX-9?

Com sua tolerância Dk apertada, baixo fator de dissipação, excelentes propriedades mecânicas e fabricabilidade comprovada, o TLX-9 representa uma solução confiável e de alto valor para aplicações exigentes de RF e micro-ondas. As décadas de experiência da Taconic, sua pegada de fabricação global e o compromisso com a qualidade garantem que você receba materiais consistentes e de alto desempenho exatamente quando precisar deles.

Entre em contato conosco hoje mesmo para discutir como o TLX-9 pode atender aos requisitos específicos de sua aplicação.
