| MOQ: | 1PCS |
| preço: | 0.99-99USD/PCS |
| embalagem padrão: | Embalagem |
| Período de entrega: | 2 a 10 dias úteis |
| método de pagamento: | T/T, Paypal |
| Capacidade de abastecimento: | 50000PCS |
A base ideal para o projeto de circuitos de alta frequência: DiClad 527 laminates e sua aplicação PCB
No atual cenário em rápida evolução de comunicações sem fio, sistemas de radar e redes digitais de alta velocidade,O desempenho das placas de circuito impresso de alta frequência (PCB) determina diretamente o sucesso ou o fracasso de todo o sistemaPara circuitos que operam em altas frequências, a integridade do sinal, baixa perda de transmissão e desempenho elétrico estável são os principais objetivos que os designers perseguem.para além do design de circuitos sofisticados, a selecção do material de substrato adequado é o primeiro e mais crítico passo.
Os laminados de alto desempenho Rogers DiClad 527 representam uma solução comprovada de materiais concebida precisamente para estas exigentes aplicações de alta frequência.Este artigo explora as características materiais do DiClad 527 e examina um exemplo específico de projeto de PCB de 2 camadas para demonstrar seu valor prático em aplicações do mundo real.
![]()
DiClad 527: Propriedades do material e vantagens técnicas
O DiClad 527 pertence à série DiClad da Rogers e é um material composto de PTFE (politetrafluoroetileno) revestido com fibra de vidro.A sua estrutura tecida única proporciona vantagens significativas de desempenhoO reforço de fibra de vidro tecido proporciona uma maior estabilidade dimensional do que as alternativas não tecidas com constantes dielétricas semelhantes.enquanto o processo de revestimento consistente de PTFE garante uma excelente uniformidade constante dielétrica em todo o material.
O desempenho elétrico do DiClad 527 é validado através de testes rigorosos a 1 MHz e 10 GHz.
Propriedades elétricas do DiClad 527
| Imóveis | Valor típico | Unidades | Condições de ensaio | Método de ensaio |
| Constante dielétrica (Dk) | 2.40 ¢ 2.60 | - Não. | 23°C @ 50% RH, 10 GHz | IPC TM-650 2.5.5.5 |
| Constante dielétrica (Dk) | 2.40 ¢ 2.60 | - Não. | 23°C @ 50% RH, 1 MHz | IPC TM-650 2.5.5.3 |
| Fator de dissipação (Df) | 0.0017 | - Não. | 23°C @ 50% RH, 10 GHz | IPC TM-650 2.5.5.5 |
| Fator de dissipação (Df) | 0.001 | - Não. | 23°C @ 50% RH, 1 MHz | IPC TM-650 2.5.5.3 |
| Coeficiente térmico de Dk | -153 | ppm/°C | -10 a 140°C, 10 GHz | IPC TM-650 2.5.5.5 |
| Resistividade de volume | 1.2 × 109 | MΩ-cm | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistividade de superfície | 4.5 × 107 | MΩ | C96/35/90 | IPC TM-650 2.5.17.1 |
| Descomposição dielétrica | > 45 | kV | D48/50 | ASTM D-149 |
| Resistência de arco | > 180 | segundos | - Não. | ASTM D-495 |
| Absorção de água | 20 ± 2 °C, 24 horas | ≤ 0,01% | ||
| Temperatura de funcionamento a longo prazo | - Não. | -100°C a +150°C | ||
| Densidade | - Não. | 10,89 g/cm3 | ||
| Conductividade térmica | - Não. | 0.44 W/(M·K) | ||
| Composição do material | - Não. | PPO, cerâmica, folha de cobre ED |
Propriedades térmicas e mecânicas
| Imóveis | Valor típico | Unidades | Condições de ensaio | Método de ensaio |
| CTE X Eixo | 14 | ppm/°C | 50°C a 150°C | IPC TM-650 2.4.41 |
| CTE Y Eixo | 21 | ppm/°C | 50°C a 150°C | IPC TM-650 2.4.41 |
| CTE Z Eixo | 173 | ppm/°C | 50°C a 150°C | IPC TM-650 2.4.24 |
| Conductividade térmica | 0.26 | W/(m·K) | - Não. | ASTM E1461 |
| Resistência da casca de cobre | 14 | Pound/in | 10s @ 288°C, folha de 35 μm | IPC TM-650 2.4.8 |
| Módulo de Young | 517 / 706 | KPSI | 23°C @ 50% HRC | ASTM D-638 |
| Resistência à tração (MD, CMD) | 19.0 / 15.0 | KPSI | 23°C @ 50% HRC | ASTM D-882 |
| Modulo de compressão | 359 | KPSI | 23°C @ 50% HRC | ASTM D-695 |
| Modulo flexível | 537 | KPSI | 23°C @ 50% HRC | ASTM D-3039 |
Propriedades físicas e ambientais do DiClad 527
| PRoperty | Valor típico | Unidades | Condições de ensaio | Método de ensaio |
| Inflamabilidade | V-0 | - Não. | C48/23/50 e C168/70 | UL 94 |
| Absorção de umidade | 0.03 | % | E1/105+D24/23 | IPC TM-650 2.6.2.2 |
| Densidade | 2.31 | g/cm3 | C24/23/50, Método A | A norma ASTM D792 |
| NASA Desgaseião Total de massa perdida | 0.02 | % | 125°C, ≤ 10−6 torr | A NASA SP-R-0022A |
| Gás de saída da NASA Volátiles coletados | 0 | % | 125°C, ≤ 10−6 torr | A NASA SP-R-0022A |
| Desgaseamento da NASA Vapor de água recuperado | 0.01 | % | 125°C, ≤ 10−6 torr | A NASA SP-R-0022A |
Destaques de desempenho: Estabilidade em toda a frequência
Os laminados DiClad demonstram uma estabilidade excepcional da constante dielétrica e do fator de dissipação numa ampla gama de frequências.Esta robustez inerente simplifica o processo de projeto ao trabalhar em todo o espectro eletromagnético, assegurando:
Dk estável em todas as frequências Permite uma transição fácil do projeto e escalabilidade dos projetos
Df estável em todas as frequências Provê uma plataforma estável para aplicações de alta frequência onde a integridade do sinal é crítica para o desempenho geral
Estas características tornam o DiClad 527 particularmente valioso em aplicações de filtro, acoplador e amplificador de baixo ruído, onde a uniformidade da constante dielétrica é crítica,de potência superior a 50 W, mas não superior a 50 W,, onde é essencial baixas perdas.
Ofertas-padrão de DiClad 527 laminado
O DiClad 527 está disponível em uma variedade de espessuras padrão, tamanhos de painéis e opções de revestimento de cobre para acomodar vários requisitos de design.
| Espessuras normalizadas | Tamanhos padrão do painel | Revestimentos padrão |
| 0.020" (0,508 mm) ± 0,0020" | 12" × 18" (305 × 457 mm) | Folha de cobre electrodepositada: |
| 0.030" (0,762 mm) ± 0,0020" | 18" × 12" (457 × 305 mm) | • 1⁄2 oz. (18 μm) |
| 0.060" (1,524 mm) ± 0,0020" | 18" × 24" (457 × 610 mm) | • 1 oz. (35 μm) |
| 24" × 18" (610 × 457 mm) |

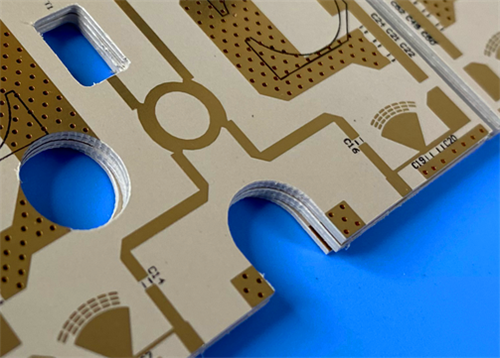

Exemplo de projeto de PCB de 2 camadas usando o DiClad 527
Para ilustrar a aplicação prática do DiClad 527, considere o seguinte caso de projeto de PCB rígido de duas camadas.Este projeto aproveita as principais propriedades do material para alcançar um desempenho confiável de alta frequência.
![]()
Especificações de projeto de PCB
| Parâmetro | Especificações |
| Material de base | DiClad 527 |
| Número de camadas | Rígido de duas camadas |
| Dimensões da placa | 490,63 mm × 91,54 mm por painel, ±0,15 mm |
| Traço/Espaço mínimo | 4/6 mils |
| Tamanho mínimo do buraco | 0.3 mm |
| Vias Cegas | Nenhum |
| Peso de Cu acabado | 1 oz (35 μm) de camadas externas |
| Via espessura do revestimento | 20 μm |
| Revestimento de superfície | Ouro de imersão (ENIG) |
| Top Silkscreen | Negro |
| Tela de seda inferior | Nenhum |
| Máscara de solda superior | Nenhum |
| Máscara de solda inferior | Nenhum |
| Ensaios elétricos | 100% antes da expedição |
| Formato da obra de arte | Gerber RS-274-X |
| Padrão aceito | Classe IPC-2 |
| Disponibilidade | Em todo o mundo |
A estrutura relativamente simples com 2 redes sugere que este projeto é provavelmente usado para módulos funcionais dedicados, como redes de alimentação de antenas, filtros ou outros blocos de construção de RF. The absence of solder mask layers on both top and bottom sides is a deliberate choice for applications requiring extremely low loss or specific dielectric environments where solder mask material could introduce unwanted parasitic effects.
Destaques do processo de fabricação
Fine Trace/Spacing (4/6 mils): Permite layouts de circuitos de maior densidade, mantendo a impedância controlada.
ENIG Finish de superfície: fornece excelente soldabilidade, planitud de superfície e resistência à oxidação crítico para conexões de RF de precisão.
Vias confiáveis: todas as 19 vias recebem revestimento de cobre de 20 μm, garantindo interligações robustas.
100% de testes elétricos: garante a integridade funcional de cada placa antes do envio.
Conformidade IPC-Classe-2: garante a fiabilidade a longo prazo para aplicações comerciais e industriais.
Resumo dos principais benefícios
| Benefício | Descrição |
| Tangente de perdas extremamente baixas | Minimiza a atenuação do sinal em altas frequências |
| Excelente estabilidade dimensional | Manter o registo de padrões através de alterações de temperatura |
| Uniformidade do desempenho do produto | Propriedades elétricas e mecânicas consistentes |
| Dk estável em toda a frequência | Simplifica o projeto e permite a escalabilidade de frequência |
| Desempenho mecânico consistente | Confiável em várias condições de processamento e de funcionamento |
| Excelente resistência química | Resiste a ambientes de processamento químico adversos |
| Desvio de umidade insignificante | O desempenho permanece estável em ambientes de alta umidade |
| Perdas de circuito baixo | Ideal para transmissão de sinal de alta frequência |
Aplicações típicas
Infra-estruturas de comunicações Antenas de estações de base de baixa perda, antenas de rádio digital
Componentes de micro-ondas ️ Filtros, acopladores, amplificadores de baixo ruído (LNA)
Sistemas de orientação ¢ Eletrónica de navegação e orientação de mísseis
Distribuição de energia ️ Divisores e combinadores de energia onde a baixa perda é crítica
Conclusão
Os laminados DiClad 527 alcançam com êxito um equilíbrio ideal entre materiais PTFE de alto desempenho e substratos convencionais, oferecendo constante dielétrica controlada (2,40 × 2,60),Perda ultra-baixa (Df tão baixo quanto 0.0010), excelente estabilidade dimensional (CTE de 14/21 ppm/°C nos eixos X/Y) e excelente fiabilidade ambiental com apenas 0,03% de absorção de umidade.
Seja usado no projeto de redes de radar complexas ou módulos de RF simples, o DiClad 527 fornece uma base de desempenho sólida e confiável para circuitos de alta frequência.O estudo de caso de PCB apresentado aqui demonstra como as propriedades dos materiais se traduzem em vantagens tangíveis do produto através de processos de projeto e fabricação cuidadosamente concebidos, destacando o valor da escolha do substrato adequado para aplicações de alta frequência exigentes.garante que os desenhos possam ser fabricados de forma confiável em todo o mundo usando formatos de ilustração padrão Gerber RS-274-X.
