Como RT/duroid 5880 se compara com laminados de PTFE de fibra de vidro tecidos?

Introdução

Em aplicações de alta frequência e ondas milimétricas mais exigentes, onde a integridade do sinal, a perda mínima de inserção,e desempenho elétrico consistente são primordiais ̇ a selecção do material torna-se a decisão de projecto mais crítica. Rogers RT/duroid® 5880 representa o padrão ouro em laminados à base de PTFE de ultrabaixa perda,fornecendo a menor perda elétrica entre os materiais PTFE reforçados, mantendo uma uniformidade constante dielétrica excepcional.

com uma tensão de até 100 V,RT/duroid 5880 as microfibras de vidro orientadas aleatoriamente resultam numa excepcional uniformidade da constante dielétrica, tanto de painel para painel como numa ampla gama de frequênciasO seu extremamente baixo factor de dissipação estende a utilidade do material para a banda Ku, as frequências de onda milimétrica e além, tornando-o uma escolha confiável para a aeroespacial, defesa,e sistemas avançados de comunicações.

Este artigo fornece uma visão geral abrangente das propriedades do laminado RT/duroide 5880, um exemplo detalhado de projeto de PCB de 2 camadas e informações importantes sobre fontes para engenheiros e profissionais de compras.

O que é o Rogers RT/duroide 5880 laminado?

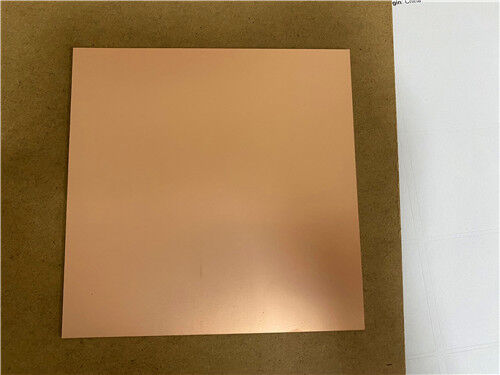

O Rogers RT/duroid 5880 é um composto de PTFE (politetrafluoroetileno) reforçado com microfibra de vidro projetado especificamente para aplicações de circuitos de alta frequência.Ao contrário dos materiais PTFE revestidos com fibra de vidro, RT/duroide 5880 utiliza microfibras de orientação aleatória, que eliminam a anisotropia constante dielétrica e a não uniformidade que podem ocorrer com reforços tecidos.

Esta construção única resulta em:

Propriedades elétricas isotrópicas Consistente Dk independentemente da orientação

Uniformidade Dk excepcional 2.20 ± 0.02 de painel para painel

Desempenho estável em todas as frequências Dk permanece constante de baixas frequências a ondas milimétricas

Fator de dissipação ultra-baixo 0004 a 0,0009 @ 10 GHz, entre os mais baixos para qualquer material PTFE reforçado

Diferencial fundamental: A menor perda num material PTFE reforçado

O RT/duroide 5880 oferece o menor fator de dissipação de qualquer laminado PTFE reforçado disponível hoje.É superior aos materiais de PTFE de fibra de vidro (como o DiClad 527, Df ≈ 0,0017) e materiais cerâmicos de hidrocarbonetos (como RO4835, Df ≈ 0,0037).Esta característica de perda ultra-baixa torna o RT/duroide 5880 o material de escolha para aplicações em que importa cada fracção de dB de perda de inserção, incluindo comunicações por satélite., radar de ondas milimétricas e equipamento de ensaio de alto desempenho.

Propriedades do RT/duroide 5880 laminado

Notas:

1Os valores das especificações são medidos pelo método IPC-TM-650.5.5.5 a ~ 10 GHz, 23°C. Ensaios com base em 1 oz. de folha de cobre electrodepositada.
2O projecto Dk é um número médio de vários lotes de material testados nos espessuras mais comuns.
3Os valores típicos não devem ser utilizados para os limites das especificações, salvo indicação em contrário.
4. Unidades do SI dadas em primeiro lugar com outras unidades frequentemente utilizadas entre parênteses.

Cada remessa é acompanhada de um certificado de conformidade que contém dados específicos do lote.

Resumo das características e benefícios

Ofertas Padrão

Os laminados RT/duroid 5880 estão disponíveis numa ampla gama de espessuras, tamanhos de painéis e opções de revestimento de cobre.

Tamanhos e revestimentos de painéis padrão

Exemplo de projeto de PCB de 2 camadas usando RT/duroide 5880

Para demonstrar a aplicação prática do RT/duroide 5880, o seguinte é um modelo completo de PCB rígido de 2 camadas.

Especificações de projeto de PCB

Observações do Projeto

Esta placa maior (102 mm × 65 mm) apresenta uma contagem relativamente elevada de componentes (46 componentes) e um número significativo de vias (29 vias), apesar de ter apenas 2 redes.

As principais observações incluem:

Alta densidade de transmissão de ondas por via de aterragem ou blindagem frequentes, típicas de projetos de microondas sensíveis que operam em frequências de ondas milimétricas

Nenhuma máscara de soldadura ️ Preserva as características de ultrabaixa perda do RT/duroide 5880; a máscara de soldadura introduziria perdas dielétricas adicionais

Nenhum filtro de seda Mantenha uma superfície RF limpa; evita a contaminação

ENIG acabamento da superfície

RT/duroide 5880 ultra-baixa perda (Df ≈ 0,0009) Critical para a manutenção da integridade do sinal em Ku-banda e ondas milimétricas frequências

Conformidade IPC-Classe-2

Destaques do processo de fabricação

Fácil de mecanizar ¢ RT/duroide 5880 laminados podem ser cortados, cortados, perfurados e moídos usando técnicas padrão de processamento de PTFE

Excelente resistência química ️ Resistente a todos os solventes e reagentes utilizados em circuitos de gravação ou bordas e furos de revestimento

Capacidade de pitch fino 4/6 mil traça/espaçamento suporta layouts de circuitos de onda milimétrica de alta densidade

Testes elétricos 100% Garante a integridade funcional de todos os painéis

Aplicações típicas

•Atennas de banda larga para companhias aéreas comerciais

• Circuitos de microstripes e de stripes

• Aplicações de ondas milimétricas

• Sistemas de radar

• Sistemas de orientação de mísseis

• Antenas de rádio digital ponto a ponto

Conclusão

Os laminados Rogers RT/duroid 5880 representam o auge dos materiais à base de PTFE de ultra baixa perda para aplicações de alta frequência e ondas milimétricas.02 e um fator de dissipação tão baixo como 0.0009 a 10 GHz, RT/duroide 5880 oferece a menor perda elétrica de qualquer material PTFE reforçado disponível hoje.

As principais vantagens incluem:

Perda ultra-baixa (Df = 0,0004 ¢ 0,0009) ¢ Permite a operação em banda Ku e frequências de onda milimétricas

Uniformidade excepcional Dk (2.20 ± 0.02) ️ Controle de impedância previsível; desempenho constante

Propriedades isotrópicas ️ Reforço aleatório de microfibra elimina a anisotropia Dk

Desempenho estável em todas as frequências ️ Dk constante a partir de baixas frequências até > 40 GHz

Baixa absorção de umidade (0,02%)

NASA com baixas emissões de gás ️ Adequado para aplicações aeroespaciais e espaciais

V-0 inflamabilidade compatível com a norma UL 94 para sistemas críticos de segurança

Fácil de mecanizar. Pode ser cortado, cortado, perfurado e moído usando métodos padrão.

Se utilizadas em sistemas de radar, comunicações por satélite, retorno de ondas milimétricas ou equipamento de ensaio de alto desempenho,RT/duroide 5880 fornece a base definitiva de baixa perda para designs de circuitos de alta frequência exigentes.
