Laminado de alta frequência TFA300: guia completo de engenharia com propriedades, estudo de caso de design de PCB e aplicações

Laminado de alta frequência TFA300: guia completo de engenharia com propriedades, estudo de caso de design de PCB e aplicações

Informações detalhadas
Marca
Wangling
Número do modelo
TFA300
Descrição do produto

O que é o TFA300?
O TFA300 é um substrato dieléctrico composto de PTFE-cerâmica desenvolvido pela Taizhou Wangling Insulating Material Factory.Alternativa de alta fiabilidade aos laminados de alta frequência importados. Com uma constante dielétrica (Dk) de 3,00 ± 0.04, com um fator de dissipação ultra-baixo (0,001 a 10~20GHz) e um CTE correspondente ao cobre (18 ppm/°C), se destaca em ondas milimétricas (até 77GHz), em matriz de fases,e aplicações espaciais, oferecendo uma excelente capacidade de processamento para a fabricação de placas de PTFE padrão.

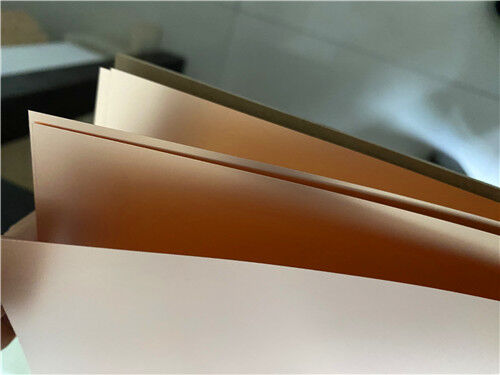

Laminado de alta frequência TFA300: guia completo de engenharia com propriedades, estudo de caso de design de PCB e aplicações 0



Principais conclusões (de uma olhada)

Dk (10 GHz): 3,00 ± 0.04

Fator de dissipação: 0,001 @ 10/20 GHz; 0,0012 @ 40 GHz

TCDK (-55°C a 150°C): -8 ppm/°C

CTE (X/Y/Z): 18 / 18 / 30 ppm/°C (-55°C a 288°C)

Conductividade térmica: 0,60 W/m·K

Absorção de umidade: 0,04%

Combustibilidade: UL 94 V-0

Frequência máxima de funcionamento: ≥ 77 GHz

Principais diferenças: não há tecido de fibra de vidro, elimina o efeito de tecelagem e minimiza a anisotropia





1Por que escolher o TFA300?

Para os engenheiros que projetam circuitos de RF / microondas, a seleção de materiais afeta diretamente a integridade do sinal, a gestão térmica e a confiabilidade a longo prazo.O TFA300 aborda estas exigências através de três pilares:



Excelência elétrica: A estrutura não tecida cheia de cerâmica garante um comportamento dielétrico isotrópico, eliminando o "efeito de tecelagem de fibra" que afeta os laminados tradicionais de PTFE de vidro tecido.Isto traduz-se numa impedância consistente e numa resposta de fase, críticas para redes de formação de feixes e matrizes de fases..



Combinação térmico-mecânica: com o CTE X / Y essencialmente combinando cobre (18 vs ~ 17 ppm / ° C), o TFA300 minimiza o estresse nos furos revestidos (PTHs) durante o ciclo térmico.Isto é um grande reforço de fiabilidade para a Dense, desenhos de várias camadas.



Estabilidade em banda larga: o seu baixo TCDK (-8 ppm/°C) garante que as frequências de ressonância e as respostas do filtro permaneçam estáveis em variações de temperatura severas,tornando-o adequado para instalações de aviônica e radar ao ar livre.





2Propriedades do laminado TFA300

A tabela a seguir reúne todas as especificações eléctricas, mecânicas, térmicas e físicas do TFA300, conforme fornecido na ficha de dados oficial.Todos os valores representam dados de medição típicos e destinam-se a facilitar a selecção do material.



Imóveis Condição de ensaio Unidades Valor típico
Constante dielétrica (típica) 10 GHz, linha de linha (direção Z) - Não. 3
Constante dielétrica (valor de projecto) 10 GHz, 50Ω Microstrip (direção Z) - Não. 3
Tolerância constante dielétrica - Não. - Não. ± 0.04
Fator de dissipação (típico) 10 GHz - Não. 0.001
Fator de dissipação (típico) 20 GHz - Não. 0.001
Fator de dissipação (típico) 40 GHz - Não. 0.0012
Coeficiente de temperatura constante dielétrica (TCDK) -55°C a 150°C ppm/°C - 8
Resistividade de volume Condição normal MΩ·cm ≥ 5 × 107
Resistência da superfície Condição normal ≥ 5 × 107
Resistência dielétrica (direção Z) 5 kV, 500 V/s kV/mm > 32
Voltagem de ruptura (direção X/Y) 5 kV, 500 V/s kV > 40
Resistência ao descascamento (1 oz de cobre RTF) - Não. N/mm > 16
CTE X- eixo -55°C a 288°C ppm/°C 18
CTE ∆ eixo Y -55°C a 288°C ppm/°C 18
CTE ∆ eixo Z -55°C a 288°C ppm/°C 30
Estresse térmico 260°C, 10s, 3 ciclos - Não. Sem delaminação
Conductividade térmica (direção Z) - Não. W/(m·K) 0.6
Temperatura de funcionamento a longo prazo - Não. °C -55 a +260
Temperatura de decomposição (Td) Início °C 498
Densidade Temperatura ambiente g/cm3 2.15
Absorção de umidade 20 ± 2 °C, 24 horas % 0.04
Classificação de inflamabilidade UL-94 - Não. V-0
Composição do material - Não. - Não. PTFE + Cerâmica



Para espessuras dielétricas superiores a 1,5 mm, pode ser adicionada uma quantidade mínima de pano de vidro para fins de manuseio.





Referência dos métodos de ensaio:



A constante dielétrica e o fator de dissipação são medidos de acordo com o GB/T 12636-1990 ou o IPC-TM-650 2.5.5.5 (método de estribo).



Os valores Dk de projeto são medidos utilizando o método de microstrip 50Ω.



As outras propriedades seguem as normas IPC-TM-650 ou GBT4722-2017.





Opções disponíveis (resumo do texto):



Folha de cobre: RTF padrão de cobre de baixo perfil em 0,5 oz ou 1 oz; opcional de cobre laminado, folha de resistor incorporada de 50Ω (liga de NiP, 0,2 μm de espessura) ou variantes com apoio metálico (base de alumínio ou cobre).



Espessura dielétrica: Disponível de 0,127 mm até 6,35 mm em incrementos padrão, com espessuras personalizadas disponíveis mediante solicitação.



Tamanhos dos painéis: padrão 305×460mm (12"×18") ou 460×610mm (18"×24"); outros tamanhos sob pedido.

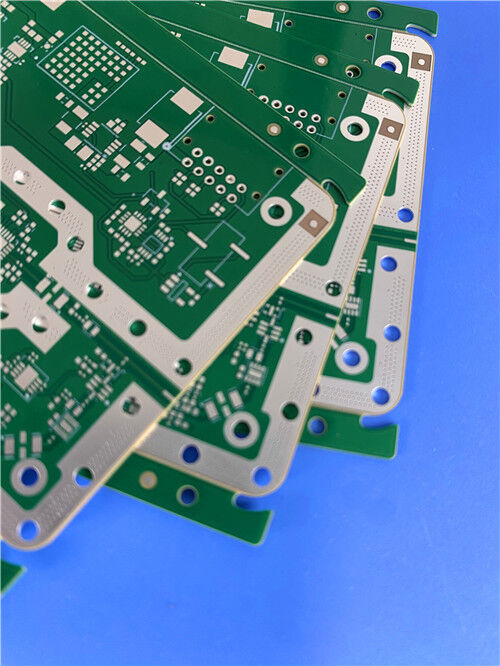

Laminado de alta frequência TFA300: guia completo de engenharia com propriedades, estudo de caso de design de PCB e aplicações 1



3. Estudo de caso de conceção de PCB

Para ilustrar como o TFA300 funciona em um projeto do mundo real, aqui está um exemplo de placa de 2 camadas.



Especificações de projeto de PCB

Parâmetro Especificações
Material de base TFA300
Número de camadas 2
Dimensões da placa 87 mm × 54 mm (± 0,15 mm)
Espessura do quadro acabado 0.2 mm
Traços mínimos / espaço 6 / 8 mils
Tamanho mínimo do buraco 0.4 mm
Vias Cegas Nenhum
Peso de cobre acabado (camadas exteriores) 1 oz (1,4 ml)
Via espessura do revestimento 20 μm
Revestimento de superfície Ouro de imersão (ENIG)
Top Silkscreen Nenhum
Tela de seda inferior Nenhum
Máscara de solda superior Verde
Máscara de solda inferior Nenhum
Padrão de qualidade Classe IPC-2
Testes 100% de ensaio elétrico
Formato da obra de arte Gerber RS-274-X
Disponibilidade Em todo o mundo





Raciocínio de engenharia das principais especificações:

Parâmetro Raciocínio
Seleção do TFA300 Escolhido para baixas perdas, Dk estável e CTE correspondem ao cobre – crítico para o desempenho e confiabilidade de RF.
Construção de duas camadas Suporta estruturas de microstripe direta ou de guia de onda coplanar (GCPW) aterrado.
0.2 mm Espessura finalizada Perfil fino para aplicações sensíveis ao peso; a série TFA suporta espessuras de 0,127 mm ou mais.
6/8 milis Trace/Space Realiza-se com gravura úmida padrão; permite encaminhamento de RF e DC de tom fino.
0.4 mm Tamanho mínimo do buraco A perfuração mecânica é simples; não é necessário laser ou vias cegas, simplificando a fabricação e reduzindo o custo.
1 oz de peso de cobre O cobre RTF (padrão) reduz a perda de condutor, mantendo a resistência ao descascamento > 1,6 N/mm.
20 μm através de revestimento Excebe o mínimo da Classe 2 IPC; assegura uma fiabilidade robusta da PTH através do ciclo térmico.
Ouro de imersão (ENIG) Fornece uma superfície plana e resistente à oxidação para solda e ligação de fios.
Não há seda. Elimina eventuais interferências de RF; não necessária para este projecto.
Máscara de solda superior (verde) Protege os circuitos do lado superior; cor por preferência do cliente.
Não há máscara de solda inferior Deixado nu para potenciais aplicações de aterragem ou absorção de calor.
Classe IPC-2 Equilibra custos e fiabilidade para aplicações aeroespaciais e de telecomunicações comerciais.
100% de ensaio elétrico Assegura impedância e continuidade antes da expedição.
Gerber RS-274-X Padrão da indústria; aceito globalmente pelos fabricantes de PCB.





Nota de fabrico essencial para o TFA300:



Perforação: Utilize brocas afiadas de carburo com velocidades e taxas de retração otimizadas para evitar burrs, especialmente para o núcleo fino de 0,2 mm.A ausência de tecido de vidro na faixa de espessura padrão reduz o desgaste da ferramenta em comparação com o PTFE de vidro tecido.



Preparação da superfície: Recomenda-se um tratamento com plasma (por exemplo, mistura CF4/O2) antes da ENIG para ativar a superfície de PTFE e garantir uma forte adesão do revestimento.



Laminação: Embora este seja um projeto de duas camadas, o TFA300 também é adequado para pilhas multicamadas; seu baixo CTE no eixo Z (30 ppm/°C) ajuda a manter a integridade através do ciclo térmico.





4. Posicionamento comparativo Como o TFA300 se destaca

Em comparação com os laminados típicos de PTFE reforçados com vidro tecido (por exemplo, materiais da classe RO3003TM), o TFA300 oferece várias vantagens distintas:



Eliminação do efeito de fibra de tecido: non-woven construction removes the periodic dielectric variation that causes phase ripple and impedance inconsistencies in high-frequency circuits—a critical benefit for phased-array antennas and beamforming networks.



Fator de Dissipação Mais Baixo: Em 0,001 (contra ~ 0,0013 para muitos concorrentes), o TFA300 oferece perda de inserção mensurável, melhorando o ganho do sistema e o número de ruídos.



TCDK superior: a -8 ppm/°C (versus ~-3 ppm/°C para algumas alternativas), fornece uma resposta de fase mais plana sobre os extremos de temperatura.



Desgaseamento de nível aeroespacial: as propriedades de baixa desgaseação satisfazem os requisitos de aplicação no espaço, uma característica não garantida em todos os laminados de PTFE de nível comercial.



Embora o FR-4 seja rentável para eletrônicos de uso geral, sua alta perda (~ 0,025 Df) e baixa estabilidade de alta frequência o tornam inadequado para aplicações acima de ~ 5 GHz.O TFA300 é projetado para o domínio de microondas e ondas milimétricas.





5. Aplicações típicas ¢ Onde o TFA300 brilha

Com base no seu conjunto de propriedades e no caso de projeto acima, o TFA300 é adequado para:



Aeroespacial e Defesa: transceptores espaciais, radares aviônicos, módulos de guerra eletrônica (EW) e cargas úteis de satélite.



Sistemas de radar: radares de alerta precoce, aéreos e terrestres.



Sistemas de antenas: antenas sensíveis à fase, redes de formação de feixe, matrizes de patches e redes de alimentação.



Comunicações por satélite: terminais de banda Ka, receptores de navegação e equipamentos de telemetria.



Radar automóvel de ondas milimétricas: sensores de 77 GHz e 79 GHz para ADAS e condução autónoma.



Amplificadores de alta potência: Aplicações em que a baixa perda e a condutividade térmica (0,60 W/(m·K)) são críticas para a dissipação de calor.





P1: O TFA300 pode substituir materiais importados como os equivalentes RO3003TM ou ArlonTM?

O TFA300 foi projetado especificamente como uma alternativa para aplicações de alta frequência e alta confiabilidade.e oferece o benefício adicional de eliminar o efeito de fibra de tecido.





P2: Como a construção "sem tecido de vidro" afeta o processamento?
Melhora a perforabilidade e reduz o desgaste das ferramentas em comparação com o PTFE de vidro tecido.Os parâmetros de perfuração adequados e o tratamento com plasma antes do revestimento ainda são recomendados para obter resultados ideaisPara espessuras superiores a 1,5 mm, pode ser adicionado um tecido de vidro mínimo, o que não afeta significativamente o desempenho de RF, mas facilita o manuseamento.





P3: Qual é a frequência máxima de funcionamento do TFA300?
Embora testado até 40 GHz por meio de métodos de linha de linha, o material suporta frequências de até 77 GHz e além, tornando-o adequado para radar de onda milimétrica moderno e aplicações de backhaul 5G.





P4: O TFA300 é adequado para placas multicamadas?
A sua baixa CTE no eixo Z (30 ppm/°C) e boa estabilidade dimensional tornam-na adequada para planos de fundo de várias camadas e até de camadas elevadas.O cobre RTF padrão também ajuda na ligação durante a laminação.





Q5: O que significa "50Ω resistor embutida folha"?
O TFA300 pode ser fornecido com uma folha resistiva de níquel-fósforo de 50Ω/m2 (0,2 μm de espessura) na camada de cobre,permitindo resistências de película fina formadas integralmente diretamente na placa, economizando espaço no PCB e melhorando o desempenho de alta frequência em relação a componentes discretos montados na superfície.





P6: Que espessuras dielétricas estão disponíveis para o TFA300?
Espessuras padrão variam de 0,127 mm (5,0 mil) até 6,35 mm (250 mil), com tolerâncias por padrões IPC. espessuras personalizadas estão disponíveis mediante solicitação.





Q7: Todos os valores da tabela de propriedades são garantidos?
Os dados fornecidos são valores de medição típicos destinados a ajudar na selecção de materiais e não constituem garantia.Os utilizadores finais deverão verificar a adequação à sua aplicação específica através dos seus próprios processos de ensaio e qualificação..





P8: Que acabamentos de superfície são compatíveis com o TFA300?
O ouro de imersão (ENIG) é comumente usado, como no caso de design acima.ou OSP são também compatíveis com a preparação adequada da superfície (tratamento com plasma) antes do acabamento.







Conclusão

O laminado TFA300 da Taizhou Wangling combina as características de baixa perda do PTFE com a estabilidade dimensional e térmica dos compósitos não tecidos cheios de cerâmica.Conforme demonstrado pelo caso de projeto de PCB de duas camadas e apoiado pela tabela de propriedades consolidada abrangentePara os engenheiros que procuram uma solução de alta eficiência e fiabilidade, o sistema de transmissão de alta frequência pode ser utilizado para a fabricação de sistemas de transmissão de alta frequência.e um substituto rentável dos substratos de RF importados, especialmente na indústria aeroespacial, radar e sistemas de ondas milimétricas  O TFA300 oferece uma solução convincente e comprovada em campo.



produtos
Detalhes dos produtos
Laminado de alta frequência TFA300: guia completo de engenharia com propriedades, estudo de caso de design de PCB e aplicações
Informações detalhadas
Marca
Wangling
Número do modelo
TFA300
Descrição do produto

O que é o TFA300?
O TFA300 é um substrato dieléctrico composto de PTFE-cerâmica desenvolvido pela Taizhou Wangling Insulating Material Factory.Alternativa de alta fiabilidade aos laminados de alta frequência importados. Com uma constante dielétrica (Dk) de 3,00 ± 0.04, com um fator de dissipação ultra-baixo (0,001 a 10~20GHz) e um CTE correspondente ao cobre (18 ppm/°C), se destaca em ondas milimétricas (até 77GHz), em matriz de fases,e aplicações espaciais, oferecendo uma excelente capacidade de processamento para a fabricação de placas de PTFE padrão.

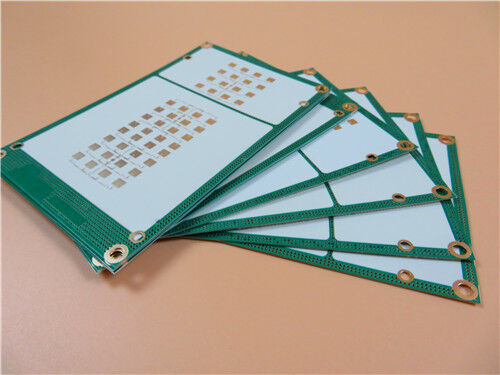

Laminado de alta frequência TFA300: guia completo de engenharia com propriedades, estudo de caso de design de PCB e aplicações 0

Principais conclusões (de uma olhada)

Dk (10 GHz): 3,00 ± 0.04

Fator de dissipação: 0,001 @ 10/20 GHz; 0,0012 @ 40 GHz

TCDK (-55°C a 150°C): -8 ppm/°C

CTE (X/Y/Z): 18 / 18 / 30 ppm/°C (-55°C a 288°C)

Conductividade térmica: 0,60 W/m·K

Absorção de umidade: 0,04%

Combustibilidade: UL 94 V-0

Frequência máxima de funcionamento: ≥ 77 GHz

Principais diferenças: não há tecido de fibra de vidro, elimina o efeito de tecelagem e minimiza a anisotropia





1Por que escolher o TFA300?

Para os engenheiros que projetam circuitos de RF / microondas, a seleção de materiais afeta diretamente a integridade do sinal, a gestão térmica e a confiabilidade a longo prazo.O TFA300 aborda estas exigências através de três pilares:



Excelência elétrica: A estrutura não tecida cheia de cerâmica garante um comportamento dielétrico isotrópico, eliminando o "efeito de tecelagem de fibra" que afeta os laminados tradicionais de PTFE de vidro tecido.Isto traduz-se numa impedância consistente e numa resposta de fase, críticas para redes de formação de feixes e matrizes de fases..



Combinação térmico-mecânica: com o CTE X / Y essencialmente combinando cobre (18 vs ~ 17 ppm / ° C), o TFA300 minimiza o estresse nos furos revestidos (PTHs) durante o ciclo térmico.Isto é um grande reforço de fiabilidade para a Dense, desenhos de várias camadas.



Estabilidade em banda larga: o seu baixo TCDK (-8 ppm/°C) garante que as frequências de ressonância e as respostas do filtro permaneçam estáveis em variações de temperatura severas,tornando-o adequado para instalações de aviônica e radar ao ar livre.





2Propriedades do laminado TFA300

A tabela a seguir reúne todas as especificações eléctricas, mecânicas, térmicas e físicas do TFA300, conforme fornecido na ficha de dados oficial.Todos os valores representam dados de medição típicos e destinam-se a facilitar a selecção do material.



Imóveis Condição de ensaio Unidades Valor típico
Constante dielétrica (típica) 10 GHz, linha de linha (direção Z) - Não. 3
Constante dielétrica (valor de projecto) 10 GHz, 50Ω Microstrip (direção Z) - Não. 3
Tolerância constante dielétrica - Não. - Não. ± 0.04
Fator de dissipação (típico) 10 GHz - Não. 0.001
Fator de dissipação (típico) 20 GHz - Não. 0.001
Fator de dissipação (típico) 40 GHz - Não. 0.0012
Coeficiente de temperatura constante dielétrica (TCDK) -55°C a 150°C ppm/°C - 8
Resistividade de volume Condição normal MΩ·cm ≥ 5 × 107
Resistência da superfície Condição normal ≥ 5 × 107
Resistência dielétrica (direção Z) 5 kV, 500 V/s kV/mm > 32
Voltagem de ruptura (direção X/Y) 5 kV, 500 V/s kV > 40
Resistência ao descascamento (1 oz de cobre RTF) - Não. N/mm > 16
CTE X- eixo -55°C a 288°C ppm/°C 18
CTE ∆ eixo Y -55°C a 288°C ppm/°C 18
CTE ∆ eixo Z -55°C a 288°C ppm/°C 30
Estresse térmico 260°C, 10s, 3 ciclos - Não. Sem delaminação
Conductividade térmica (direção Z) - Não. W/(m·K) 0.6
Temperatura de funcionamento a longo prazo - Não. °C -55 a +260
Temperatura de decomposição (Td) Início °C 498
Densidade Temperatura ambiente g/cm3 2.15
Absorção de umidade 20 ± 2 °C, 24 horas % 0.04
Classificação de inflamabilidade UL-94 - Não. V-0
Composição do material - Não. - Não. PTFE + Cerâmica



Para espessuras dielétricas superiores a 1,5 mm, pode ser adicionada uma quantidade mínima de pano de vidro para fins de manuseio.





Referência dos métodos de ensaio:



A constante dielétrica e o fator de dissipação são medidos de acordo com o GB/T 12636-1990 ou o IPC-TM-650 2.5.5.5 (método de estribo).



Os valores Dk de projeto são medidos utilizando o método de microstrip 50Ω.



As outras propriedades seguem as normas IPC-TM-650 ou GBT4722-2017.





Opções disponíveis (resumo do texto):



Folha de cobre: RTF padrão de cobre de baixo perfil em 0,5 oz ou 1 oz; opcional de cobre laminado, folha de resistor incorporada de 50Ω (liga de NiP, 0,2 μm de espessura) ou variantes com apoio metálico (base de alumínio ou cobre).



Espessura dielétrica: Disponível de 0,127 mm até 6,35 mm em incrementos padrão, com espessuras personalizadas disponíveis mediante solicitação.



Tamanhos dos painéis: padrão 305×460mm (12"×18") ou 460×610mm (18"×24"); outros tamanhos sob pedido.



Laminado de alta frequência TFA300: guia completo de engenharia com propriedades, estudo de caso de design de PCB e aplicações 1



3. Estudo de caso de conceção de PCB

Para ilustrar como o TFA300 funciona em um projeto do mundo real, aqui está um exemplo de placa de 2 camadas.



Especificações de projeto de PCB

Parâmetro Especificações
Material de base TFA300
Número de camadas 2
Dimensões da placa 87 mm × 54 mm (± 0,15 mm)
Espessura do quadro acabado 0.2 mm
Traços mínimos / espaço 6 / 8 mils
Tamanho mínimo do buraco 0.4 mm
Vias Cegas Nenhum
Peso de cobre acabado (camadas exteriores) 1 oz (1,4 ml)
Via espessura do revestimento 20 μm
Revestimento de superfície Ouro de imersão (ENIG)
Top Silkscreen Nenhum
Tela de seda inferior Nenhum
Máscara de solda superior Verde
Máscara de solda inferior Nenhum
Padrão de qualidade Classe IPC-2
Testes 100% de ensaio elétrico
Formato da obra de arte Gerber RS-274-X
Disponibilidade Em todo o mundo





Raciocínio de engenharia das principais especificações:

Parâmetro Raciocínio
Seleção do TFA300 Escolhido para baixas perdas, Dk estável e CTE correspondem ao cobre – crítico para o desempenho e confiabilidade de RF.
Construção de duas camadas Suporta estruturas de microstripe direta ou de guia de onda coplanar (GCPW) aterrado.
0.2 mm Espessura finalizada Perfil fino para aplicações sensíveis ao peso; a série TFA suporta espessuras de 0,127 mm ou mais.
6/8 milis Trace/Space Realiza-se com gravura úmida padrão; permite encaminhamento de RF e DC de tom fino.
0.4 mm Tamanho mínimo do buraco A perfuração mecânica é simples; não é necessário laser ou vias cegas, simplificando a fabricação e reduzindo o custo.
1 oz de peso de cobre O cobre RTF (padrão) reduz a perda de condutor, mantendo a resistência ao descascamento > 1,6 N/mm.
20 μm através de revestimento Excebe o mínimo da Classe 2 IPC; assegura uma fiabilidade robusta da PTH através do ciclo térmico.
Ouro de imersão (ENIG) Fornece uma superfície plana e resistente à oxidação para solda e ligação de fios.
Não há seda. Elimina eventuais interferências de RF; não necessária para este projecto.
Máscara de solda superior (verde) Protege os circuitos do lado superior; cor por preferência do cliente.
Não há máscara de solda inferior Deixado nu para potenciais aplicações de aterragem ou absorção de calor.
Classe IPC-2 Equilibra custos e fiabilidade para aplicações aeroespaciais e de telecomunicações comerciais.
100% de ensaio elétrico Assegura impedância e continuidade antes da expedição.
Gerber RS-274-X Padrão da indústria; aceito globalmente pelos fabricantes de PCB.





Nota de fabrico essencial para o TFA300:



Perforação: Utilize brocas afiadas de carburo com velocidades e taxas de retração otimizadas para evitar burrs, especialmente para o núcleo fino de 0,2 mm.A ausência de tecido de vidro na faixa de espessura padrão reduz o desgaste da ferramenta em comparação com o PTFE de vidro tecido.



Preparação da superfície: Recomenda-se um tratamento com plasma (por exemplo, mistura CF4/O2) antes da ENIG para ativar a superfície de PTFE e garantir uma forte adesão do revestimento.



Laminação: Embora este seja um projeto de duas camadas, o TFA300 também é adequado para pilhas multicamadas; seu baixo CTE no eixo Z (30 ppm/°C) ajuda a manter a integridade através do ciclo térmico.





4. Posicionamento comparativo Como o TFA300 se destaca

Em comparação com os laminados típicos de PTFE reforçados com vidro tecido (por exemplo, materiais da classe RO3003TM), o TFA300 oferece várias vantagens distintas:



Eliminação do efeito de fibra de tecido: non-woven construction removes the periodic dielectric variation that causes phase ripple and impedance inconsistencies in high-frequency circuits—a critical benefit for phased-array antennas and beamforming networks.



Fator de Dissipação Mais Baixo: Em 0,001 (contra ~ 0,0013 para muitos concorrentes), o TFA300 oferece perda de inserção mensurável, melhorando o ganho do sistema e o número de ruídos.



TCDK superior: a -8 ppm/°C (versus ~-3 ppm/°C para algumas alternativas), fornece uma resposta de fase mais plana sobre os extremos de temperatura.



Desgaseamento de nível aeroespacial: as propriedades de baixa desgaseação satisfazem os requisitos de aplicação no espaço, uma característica não garantida em todos os laminados de PTFE de nível comercial.



Embora o FR-4 seja rentável para eletrônicos de uso geral, sua alta perda (~ 0,025 Df) e baixa estabilidade de alta frequência o tornam inadequado para aplicações acima de ~ 5 GHz.O TFA300 é projetado para o domínio de microondas e ondas milimétricas.





5. Aplicações típicas ¢ Onde o TFA300 brilha

Com base no seu conjunto de propriedades e no caso de projeto acima, o TFA300 é adequado para:



Aeroespacial e Defesa: transceptores espaciais, radares aviônicos, módulos de guerra eletrônica (EW) e cargas úteis de satélite.



Sistemas de radar: radares de alerta precoce, aéreos e terrestres.



Sistemas de antenas: antenas sensíveis à fase, redes de formação de feixe, matrizes de patches e redes de alimentação.



Comunicações por satélite: terminais de banda Ka, receptores de navegação e equipamentos de telemetria.



Radar automóvel de ondas milimétricas: sensores de 77 GHz e 79 GHz para ADAS e condução autónoma.



Amplificadores de alta potência: Aplicações em que a baixa perda e a condutividade térmica (0,60 W/(m·K)) são críticas para a dissipação de calor.





P1: O TFA300 pode substituir materiais importados como os equivalentes RO3003TM ou ArlonTM?

O TFA300 foi projetado especificamente como uma alternativa para aplicações de alta frequência e alta confiabilidade.e oferece o benefício adicional de eliminar o efeito de fibra de tecido.





P2: Como a construção "sem tecido de vidro" afeta o processamento?
Melhora a perforabilidade e reduz o desgaste das ferramentas em comparação com o PTFE de vidro tecido.Os parâmetros de perfuração adequados e o tratamento com plasma antes do revestimento ainda são recomendados para obter resultados ideaisPara espessuras superiores a 1,5 mm, pode ser adicionado um tecido de vidro mínimo, o que não afeta significativamente o desempenho de RF, mas facilita o manuseamento.





P3: Qual é a frequência máxima de funcionamento do TFA300?
Embora testado até 40 GHz por meio de métodos de linha de linha, o material suporta frequências de até 77 GHz e além, tornando-o adequado para radar de onda milimétrica moderno e aplicações de backhaul 5G.





P4: O TFA300 é adequado para placas multicamadas?
A sua baixa CTE no eixo Z (30 ppm/°C) e boa estabilidade dimensional tornam-na adequada para planos de fundo de várias camadas e até de camadas elevadas.O cobre RTF padrão também ajuda na ligação durante a laminação.





Q5: O que significa "50Ω resistor embutida folha"?
O TFA300 pode ser fornecido com uma folha resistiva de níquel-fósforo de 50Ω/m2 (0,2 μm de espessura) na camada de cobre,permitindo resistências de película fina formadas integralmente diretamente na placa, economizando espaço no PCB e melhorando o desempenho de alta frequência em relação a componentes discretos montados na superfície.





P6: Que espessuras dielétricas estão disponíveis para o TFA300?
Espessuras padrão variam de 0,127 mm (5,0 mil) até 6,35 mm (250 mil), com tolerâncias por padrões IPC. espessuras personalizadas estão disponíveis mediante solicitação.





Q7: Todos os valores da tabela de propriedades são garantidos?
Os dados fornecidos são valores de medição típicos destinados a ajudar na selecção de materiais e não constituem garantia.Os utilizadores finais deverão verificar a adequação à sua aplicação específica através dos seus próprios processos de ensaio e qualificação..





P8: Que acabamentos de superfície são compatíveis com o TFA300?
O ouro de imersão (ENIG) é comumente usado, como no caso de design acima.ou OSP são também compatíveis com a preparação adequada da superfície (tratamento com plasma) antes do acabamento.







Conclusão

O laminado TFA300 da Taizhou Wangling combina as características de baixa perda do PTFE com a estabilidade dimensional e térmica dos compósitos não tecidos cheios de cerâmica.Conforme demonstrado pelo caso de projeto de PCB de duas camadas e apoiado pela tabela de propriedades consolidada abrangentePara os engenheiros que procuram uma solução de alta eficiência e fiabilidade, o sistema de transmissão de alta frequência pode ser utilizado para a fabricação de sistemas de transmissão de alta frequência.e um substituto rentável dos substratos de RF importados, especialmente na indústria aeroespacial, radar e sistemas de ondas milimétricas  O TFA300 oferece uma solução convincente e comprovada em campo.
