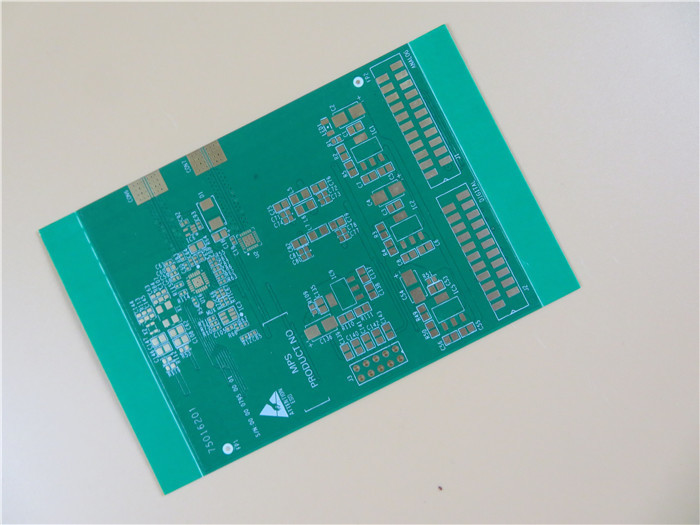

PWB de alta frequência | 10 placa de circuito de mil. RO4350B | PWB do RF do ouro da imersão

PWB de alta frequência | 10 placa de circuito de mil. RO4350B | PWB do RF do ouro da imersão

  • PWB de alta frequência | 10 placa de circuito de mil. RO4350B | PWB do RF do ouro da imersão
PWB de alta frequência | 10 placa de circuito de mil. RO4350B | PWB do RF do ouro da imersão
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Enterprise Limited
Certificação: UL
Número do modelo: BIC-0487-V4.87
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD40~50
Detalhes da embalagem: Vácuo
Tempo de entrega: 5-6 dias de trabalho
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 45000 partes pelo mês
Contato
Descrição de produto detalhada
Tipo da placa: O dobro tomou partido PWB Número de camadas: 2 camadas
Cola Epoxy de vidro: RO4350B Tg280℃, er<3.48, Rogers Corp. Folha final externo: 1,0 onças
Altura final do PWB: 0,3 milímetros ±0.1 Revestimento de superfície: Ouro da imersão
Cor da máscara da solda: O verde, PSR-2000GT600D, Taiyo forneceu. Cor da legenda componente: Branco, IJR-4000 MW300, tipo de Taiyo
Teste: Expedição prévia do teste elétrico de 100%

Perfil do produto



1,1 descrição geral


Este é um tipo de PWB tomado partido dobro construído na carcaça de 10mil RO4350B com Tg 280°C para a aplicação do impulsionador móvel do sinal. É grosso de 0.3mm terminado com o silkscreen branco sobre a máscara verde da solda e o ouro da imersão é chapeado em almofadas. A matéria-prima é usada de Rogers Corp. , placa inteira que fornece 1 acima pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 100 painéis são embalados para a expedição.



1,2 características e benefícios


A. A constante dielétrica (DK) é baixa e estável, assim que a transmissão do sinal é boa sem demora;
B. A característica da baixa perda dielétrica faz a perda do sinal em um nível inferior, que faça a transmissão do sinal do equipamento inteiro excelente;
Coeficiente térmico de C. Baixo da constante dielétrica;
Expansão de D. Baixo Z-Linha central;
E. o processo de SMT é resistente à solda de reflow, resistente rework;
Resistência de oxidação de F. Bom e boa dissipação de calor;
G. Reunião que seu PWB precisa do protótipo à produção em massa;
Oficina quadrada do medidor do H. 16000;
I. Entrega no tempo: >98%
Taxa da queixa de J. Cliente: <1>



1,3 aplicação


Transmissor do RF, antena do multi-acoplador, identificação do RF, amplificador do tronco



1,4 folha do parâmetro e de dados



TAMANHO DO PWB 120 x 75mm=1PCS
TIPO DA PLACA O dobro tomou partido PWB
Número de camadas 2 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo SIM
STACKUP DA CAMADA cobre ------- 0,5 onças) +plate camada SUPERIOR de 18um (
RO4350B 0.254mm
cobre ------- 18um (0.5oz) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos: mil. 9 mil./4
Furos mínimos/máximos: 0,25 milímetros/1.0mm
Número de furos diferentes: 3
Número de furos de broca: 92
Número de entalhes moídos: 0
Número de entalhes internos: 0
Controle da impedância: não
Número de dedo do ouro: 0
MATERIAL DA PLACA
Cola Epoxy de vidro: RO4350B Tg280℃, er<3>
Folha final externo: 1,0 onças
Folha final interna: N/A
Altura final do PWB: 0,3 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro da imersão
Solde a máscara para aplicar-se a: Mínimo da PARTE SUPERIOR e do BOT 12micron
Cor da máscara da solda: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente PARTE SUPERIOR e BOT.
Cor da legenda componente Branco, IJR-4000 MW300, tipo de Taiyo
Fabricante Name ou logotipo: Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE Chapeado através do furo (PTH), tamanho mínimo 0.25mm. Através de tented.
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059"
Chapeamento da placa: 0,0029"
Tolerância da broca: 0,002"
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.









Máquina de perfuração de alta velocidade do multihead do PWB
