Descrição de produto
Olá a todos.
Hoje estamos a falar de PCBs de alta frequência RO3006.
Os laminados de circuito de alta frequência RO3006 são compósitos PTFE cheios de cerâmica destinados a ser utilizados em aplicações comerciais de microondas e RF.A sua característica óbvia é que o desempenho elétrico é excepcional e as propriedades mecânicas são estáveis e consistentesIsto permite ao nosso designer desenvolver placas de várias camadas sem encontrar problemas de distorção ou confiabilidade.
Outras características e aplicações são as seguintes:
Em primeiro lugar, excelentes propriedades mecânicas em relação à temperatura, é confiável para estruturas de barra e de placas de várias camadas.
Em segundo lugar, propriedades mecânicas uniformes, é adequado para utilização com os projetos híbridos de placas de vidro epoxi de várias camadas.

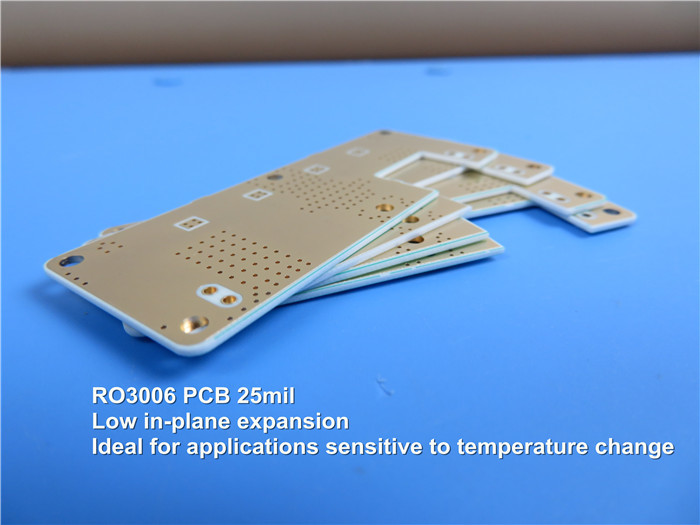

Em terceiro lugar, o baixo coeficiente de expansão no plano corresponde ao cobre, permitindo conjuntos de superfície mais confiáveis;Ideal para aplicações sensíveis às alterações de temperatura e apresentam excelente estabilidade dimensional.
| Capacidade de PCB |
| Material de PCB: |
PTFE composto cerâmico |
| Designação |
RO3006 |
| Constante dielétrica: |
6.15 ± 0,3 (processo) |
| 6.5 (projeto) |
| Número de camadas: |
2 camadas, múltiplas camadas, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: |
10 milímetros (0,254 mm), 25 milímetros (0,635 mm) |
| 50 milímetros (1,27 mm) |
| Tamanho do PCB: |
≤ 400 mm X 500 mm |
| Máscara de solda: |
Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: |
Cobre nu, HASL, ENIG, OSP etc. |
Os PCB de alta frequência RO3006 estão disponíveis com construção dupla, multi-camada e híbrida, 0,5 oz a 2 oz de cobre acabado, 0,3 mm a 1,3 mm de espessura, tamanho máximo 400 mm por 500 mm,acabamento de superfície com cobre nu, nivelamento de ar quente, ouro de imersão, etc.
As aplicações típicas são:
1Aplicações de radar automotivo

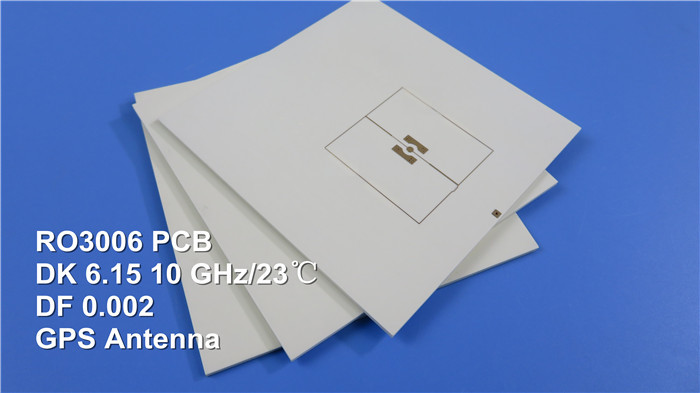

2. Antenas GPS
3Amplificadores de potência e antenas
4. Antenas para comunicações sem fios
5Transmissão por satélite

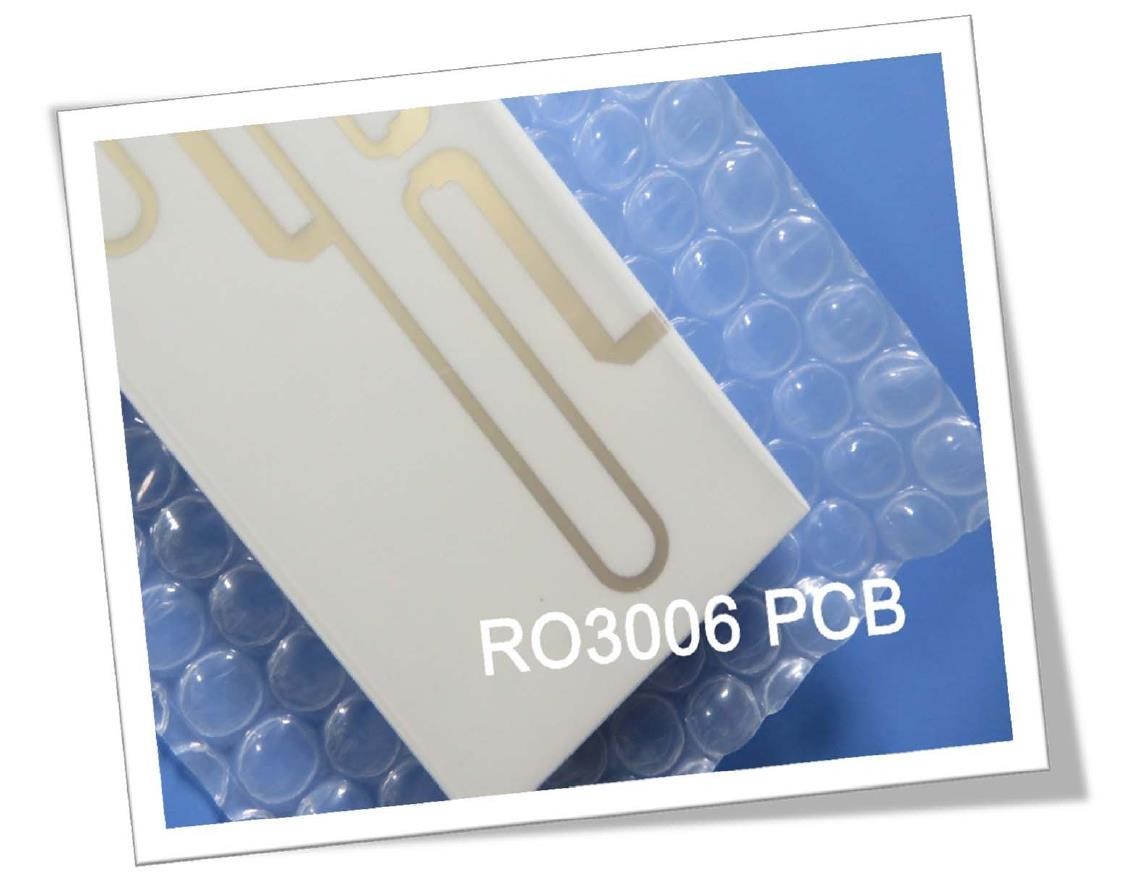

A cor básica do PCB RO3006 é branca.
O processo de fabricação de PCB de alta frequência RO3006 é semelhante ao PCB PTFE padrão, por isso é adequado para o processo de fabricação em volume ganhando mercado vantajoso.
Se tiver alguma dúvida, por favor, sinta-se à vontade para nos contactar.
Apêndice: RO3006 Valor típico
| Imóveis |
RO3006 |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
6.15±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
6.5 |
Z |
|
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 262 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistividade de volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistividade de superfície |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Módulo de tração |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Absorção de umidade |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.86 |
|
j/g/k |
|
Calculado |
| Conductividade térmica |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coeficiente de expansão térmica
(-55 a 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% HRC |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densidade |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
7.1 |
|
- Não. |
1 oz, EDC após flutuação de solda |
IPC-TM 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
