Breve Introdução
RO4350B O material de circuito de alta frequência é laminados de hidrocarbonetos/cerâmica reforçados com vidro (não PTFE) concebidos para aplicações comerciais de alto volume sensíveis ao desempenho.Atualmente, PCBs RO4350B de dupla face e de várias camadas estão disponíveis na empresa Bicheng. PCB RO4350B de dois lados com espessura 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm) e 60mil (1,524mm) são os mais vendidos.Serviços de produção em pequenos lotes e em volume.
Vantagens
1) Excelente desempenho de alta frequência devido à baixa tolerância e perda dielétrica;
2) Excelente estabilidade dimensional.
3) Baixo coeficiente térmico da constante dielétrica;
4) Baixa expansão do eixo Z;
5) Baixo coeficiente de expansão no plano;
6) Propriedades elétricas estáveis em relação à frequência;
Aplicações
1) Atenuação, indução automática de portões;
2) LNB para satélites de transmissão directa;
3) Antenna de microstrip, espectro alargado;
4) Antenas e amplificadores de potência de estações de base de microstrips e celulares;
5) Marcas de identificação de RF
6) Sistemas de comunicações de espectro alargado
7) Amplificador de tronco, módulo de divisor, etc.

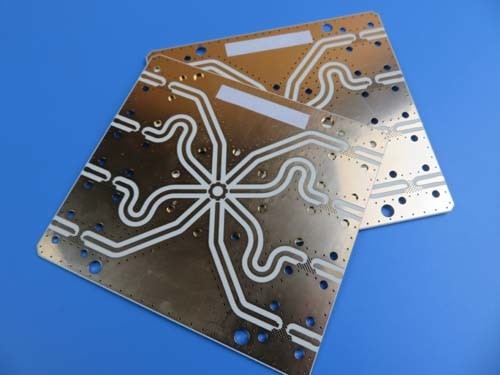

Caixa de PCB: PCB de dois lados construído em 10 mil RO4350B com ouro de imersão
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Descrição geral
Este é um tipo de PCB de dois lados construído em 10mil RO4350B substrato com Tg 280 ° C para a aplicação de radar RF. Sua espessura final é de 0,3 mm e 1 oz de cobre.Mascara de seda branca e soldagem verde cobre ambos os lados e imersão dourada estão em almofadasSão fabricados de acordo com o IPC 6012 Classe 2 usando os dados fornecidos pelo Gerber.
Características e benefícios
O RO4350B apresenta uma constante dielétrica estável numa ampla gama de frequências, o que o torna um substrato ideal para aplicações de banda larga;
Excelente desempenho de alta frequência devido à baixa tolerância e perda dielétrica;
Tempo de armazenagem longo, pode ser armazenado por mais de 1 ano em sacos a vácuo;
O processo SMT é resistente à solda por refluxo, resistente ao retrabalho;
16000 metros quadrados de oficina;
Certificado UL, ISO14001, TS16949;
Inspecção e monitorização rigorosas do WIP, bem como instruções de trabalho;
Verificação CADCAM rápida e cotação de PCB gratuita;
Preço competitivo;
Aplicação
Misturador equilibrado, fotoacoplador, comando de som com interruptor de indução, multicoplador
Parâmetro e ficha de dados
