Isola Astra® MT77 Laminado de Alta Frequência e Soluções de PCB Multicamadas Personalizadas – produto Dk de perdas muito baixas para frequências de onda milimétrica

Descrição de produto

Soluções de laminado de alta frequência e PCB personalizado Astra® MT77 - Visão geral completa



P: O que é o Astra® MT77 e que tipo de PCB podemos fornecer com base nele?

R: Astra® MT77 é o sistema laminado e pré-impregnado de perda ultrabaixa e alta resistência térmica da Isola, projetado especificamente para aplicações de ondas milimétricas (mmWave) e RF/microondas. Parâmetros principais: Dk = 3,00, Df tão baixo quanto 0,0017, Tg = 200°C e Td = 360°C.





Com base neste material, oferecemos PCBs de pressão mista de 6 camadas totalmente baseados em MT77 com recursos HDI avançados, incluindovias cegas (L1 – L2, L5 – L6), Obturação de resina G12 e galvanizada via enchimento. O produto de referência neste documento é especificado como: cobre de 6 camadas, espessura acabada de 0,994 mm,cobre interno de 0,5 onças/externo de 1 onça, acabamento prateado de imersão, máscara de solda verde com legenda branca, painel de 131 mm × 107 mm.





Principais conclusões

	Destaque principal	Descrição
①	Grau de material	Astra® MT77 – desenvolvido especificamente para mmWave e além, superando o FR-4 convencional e muitos materiais à base de PTFE.
②	Desempenho Elétrico	Dk = 3,00 (estável de 2–10 GHz), Df = 0,0017 (@10GHz) – proporcionando excelente integridade de sinal em altas frequências.
③	Confiabilidade Térmica	Tg = 200°C, Td = 360°C – totalmente compatível com soldagem sem chumbo e ambientes operacionais exigentes.
④	Compatibilidade de Processo	Suporta processos de fabricação padrão do FR-4 – sem necessidade de manuseio especial, reduzindo custos e prazos de entrega.
⑤	Capacidade de fabricação	Suporta vias cegas (L1 – L2, L5 – L6), obstrução de resina G12 + enchimento galvanizado e outros processos HDI avançados.
⑥	Conformidade da Indústria	Atende IPC-4103/17, UL 94 V-0 e UL RTI 130°C (arquivo nº E41625).





1. Visão geral do material – Porquê o Astra® MT77?

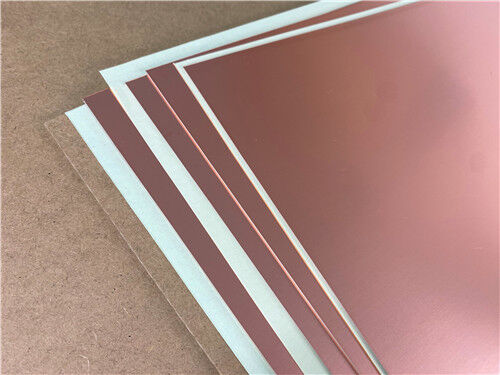

O Astra® MT77 é um produto dielétrico inovador, com perdas muito baixas, feito sob medida para frequências comerciais de RF, micro-ondas e ondas milimétricas. Sua formulação exclusiva preenche a lacuna entre os laminados de PTFE de alto desempenho e os materiais convencionais à base de epóxi – fornecendo componentes elétricos superiores e ao mesmo tempo permanecendo totalmente compatível com linhas de fabricação de PCB padrão.





Principais propriedades do material (com base na ficha técnica oficial):

Propriedade	Valor típico	Unidade	Método de teste (IPC-TM-650)
Temperatura de transição vítrea. (Tg) por DSC	200	°C	2.4.25C
Temperatura de decomposição. (Td) @5% de perda em peso	360	°C	2.4.24.6
Delaminação T260 / T288 (TMA)	>60 / –	Minutos	2.4.24.1
Z-CTE (Pré-Tg / Pós-Tg)	50–70 / 250–350	ppm/°C	2.4.24C
X/Y-CTE (Pré-Tg)	12	ppm/°C	2.4.24C
Condutividade Térmica	0,45	S/m·K	ASTM E1952
Absorção de umidade	0,1	%	2.6.2.1A
Classificação de inflamabilidade	V-0	–	UL 94
RTI (Índice Térmico Relativo)	130	°C	UL 796





2. Desempenho elétrico – crítico para projetos de alta frequência

Parâmetro	Doença	Valor	Método de teste
Dk (Permissividade)	@ 2 GHz / @ 10 GHz	3	2.5.5.5
Df (perda tangente)	@ 2 GHz / @ 10 GHz	0,0017	Stripline Bereskin
Resistividade de volume	C-96/35/90	1,33 × 10⁷	MΩ-cm	2.5.17.1
Resistividade de Superfície	C-96/35/90	1,33 × 10⁵	MΩ	2.5.17.1
Quebra dielétrica	–	45,4	kV	2.5.6B
Resistência ao arco	–	139	Segundos	2.5.1B
Força elétrica (laminado e pré-impregnado)	–	45 (1133)	kV/mm (V/mil)	2.5.6.2A
CTI (Índice de Rastreamento Comparativo)	Classe 3	175–249	Volts	UL 746A/ASTM D3638





Por que isso é importante:



O Df ultrabaixo minimiza a perda de inserção – fundamental para 5G, radar automotivo (77 GHz) e links de satélite.



O Dk estável em toda a frequência garante controle de impedância consistente, reduzindo a perda de retorno e a distorção do sinal.





3. Confiabilidade Mecânica e Térmica

Propriedade	Valor (comprimento/direção transversal)	Unidade	Método de teste
Força de descascamento (folha EDC de 1 onça)	1,0 (5,7)	N/mm (lb/pol.)	2.4.8.3
Resistência à Flexão	338 (49,0) / 269 (39,0)	MPa (kpsi)	2.4.4B
Resistência à tracção	214 (31,0) / 165 (24,0)	MPa (kpsi)	ASTM D3039
Razão de Poisson	0,183 / 0,182	–	ASTM D3039







Implicações de design:



Altos Tg e Td permitem operação confiável em ambientes de RF de alta potência.



A combinação de CTE com cobre reduz a tensão do furo passante (PTH) durante o ciclo térmico.

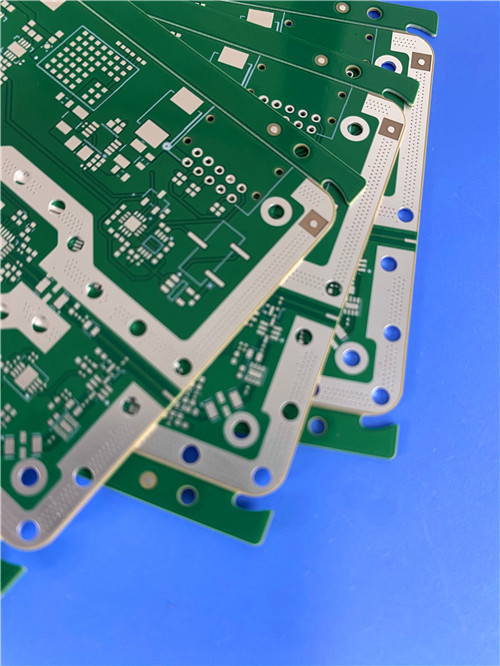

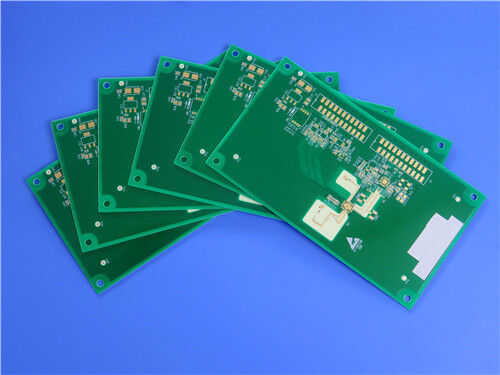

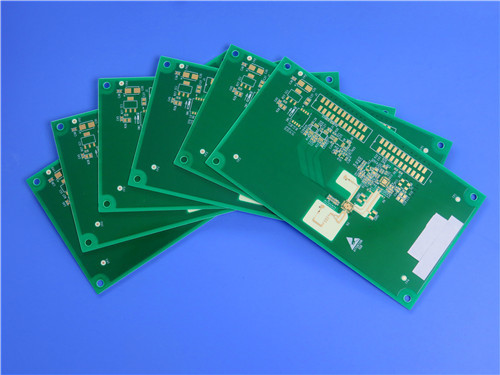

4. Referência de PCB personalizada – placa de 6 camadas de 0,994 mm

Esta seção descreve o produto real que fabricamos, demonstrando nossa capacidade técnica com este material.





Especificações básicas

Item	Especificação
Contagem de camadas	Cobre de 6 camadas
Pilha de materiais	3 × núcleos MT77 de 0,127 mm + pré-impregnado MT77 (totalmente baseado em MT77)
Espessura da placa acabada	0,994 mm
Camada interna de cobre	0,5 onças
Camada Externa de Cobre	1,0 onças
Acabamento de superfície	Imersão Prata
Máscara/Legenda de Solda	Máscara de solda verde / serigrafia branca
Tamanho do painel	131 mm × 107 mm (1 peça)

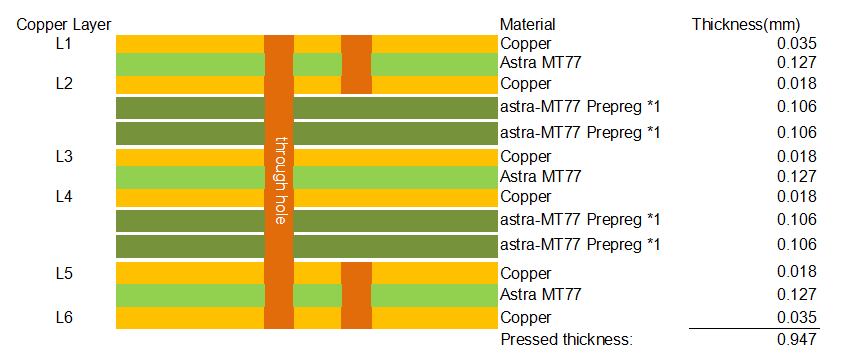

Empilhar



Recursos avançados de processo

Propriedade	Valor (comprimento/direção transversal)	Unidade
Força de descascamento (folha EDC de 1 onça)	1,0 (5,7)	N/mm (lb/pol.)
Resistência à Flexão	338 (49,0) / 269 (39,0)	MPa (kpsi)
Resistência à tracção	214 (31,0) / 165 (24,0)	MPa (kpsi)





Tabela de comparação – MT77 vs. materiais alternativos de alta frequência

Parâmetro	Astra® MT77	Padrão FR-4 (alta Tg)	Laminado típico à base de PTFE
Dk@10GHz	3	~4,2–4,5	~2,9–3,2
Df @ 10 GHz	0,0017	~0,015–0,020	~0,0015–0,0025
Tg	200ºC	~170–180°C	~180–240°C (varia)
Td	360°C	~340°C	~400°C+
Absorção de umidade	0,10%	~0,3–0,5%	<0,1%
Compatibilidade de Processo FR-4	Sim	Sim	Limitado (requer manuseio especial)
Nível de custo	Médio-alto	Baixo	Alto
Melhor Aplicação	mmWave, 5G, Radar	RF digital geral de baixa velocidade	Microondas de última geração, aeroespacial



Conclusão: O MT77 oferece desempenho elétrico próximo ao PTFE com capacidade de fabricação FR-4 – uma escolha equilibrada para produtos comerciais mmWave.





Áreas de aplicação



Radar automotivo – controle de cruzeiro adaptativo de 77 GHz, detecção de ponto cego, aviso de colisão



Infraestrutura 5G – estações base mmWave, células pequenas, antenas de formação de feixe



Comunicações por satélite – terminais de banda Ku/Ka, antenas phased array



Aeroespacial e Defesa – sistemas de radar, guerra eletrônica, módulos RF de alta confiabilidade



Digital de alta velocidade – transceptores ópticos 400G/800G, equipamentos de teste e medição



Nosso PCB personalizado – com vias cegas, obstrução de resina e preenchimento galvanizado – é particularmente adequado para módulos front-end de RF de alta densidade e painéis de antenas phased array onde a integridade do sinal e o gerenciamento térmico são críticos.





Q1: O Astra® MT77 é compatível com o processamento FR-4 padrão?

R: Sim. Ao contrário dos materiais à base de PTFE, o MT77 pode ser processado usando equipamentos e parâmetros convencionais FR-4, reduzindo significativamente o custo de fabricação e o prazo de entrega.





Q2: Quais tipos de folhas de cobre são suportados?
R: A folha de dados faz referência a folhas VLP/HVLP (perfil baixo/perfil muito baixo), que são otimizadas para baixa perda de inserção em altas frequências.





Q3: Você pode oferecer suporte a projetos controlados por impedância com este material?
R: Absolutamente. O valor Dk estável de 3,00 permite modelagem precisa de impedância. Podemos adaptar as larguras dos traços e o empilhamento para atender aos seus requisitos específicos de impedância.





Q4: Qual é a contagem máxima de camadas que você pode construir com o MT77?
R: Suportamos até mais de 12 camadas com MT77, dependendo do empilhamento e da estrutura.





Q5: A prata de imersão é o único acabamento disponível?
R: Não. Também oferecemos ENIG, ENEPIG, estanho de imersão e OSP. A prata de imersão é recomendada para aplicações de RF devido à sua baixa resistência de contato e à falta de uma camada de barreira de níquel.





Q6: Qual é o prazo de entrega para tal PCB personalizado?
R: O prazo de entrega típico para placas multicamadas baseadas em MT77 com recursos HDI é de 8 a 10 dias úteis para protótipos, com prazos de entrega mais curtos disponíveis mediante solicitação.





Q7: Vocês fornecem suporte de design ou recomendações de empilhamento?
R: Sim. Nossa equipe de engenharia pode ajudar no projeto de empilhamento, cálculo de impedância e revisões de DFM (Design for Manufacturability).





Contate-nos
Para dúvidas técnicas, preços ou solicitações de amostras, entre em contato com nossa equipe. Estamos prontos para apoiar o seu projeto, desde o protótipo até a produção em massa, com total rastreabilidade do material e garantia de qualidade.
