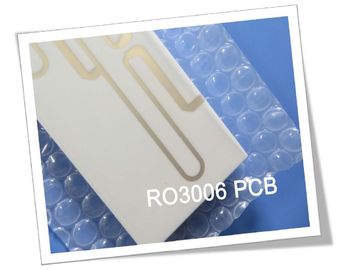

PWB da alta frequência de Rogers RO3006

Olá! todos,

Hoje nós somos conversa sobre RO3006 PCBs de alta frequência.

As estratificações de alta frequência do circuito RO3006 são compostos cerâmico-enchidos de PTFE pretendidos usando-se na micro-ondas comercial e nas aplicações do RF. Sua característica óbvia é que o desempenho elétrico é excepcional e a propriedade mecânica é estável e consistente. Isto permite que nosso desenhista desenvolva a placa da multi-camada sem encontrar problemas do warpage ou da confiança.

Mais características e aplicações são como segue:

Em primeiro lugar, propriedades mecânicas excelentes contra a temperatura, é seguro para construções da placa do stripline e da multi-camada.

Em segundo lugar, propriedades mecânicas uniformes, é apropriado para o uso com da placa de vidro da multi-camada da cola Epoxy projetos híbridos.

Em terceiro lugar, os baixos fósforos a revestir, do coeficiente da expansão do em-plano permite uns conjuntos montados de superfície mais seguros; ideal para as aplicações sensíveis à mudança de temperatura e à estabilidade dimensional excelente da exibição.

RO3006 PCBs de alta frequência estão disponíveis com tomado partido dobro, multi-camada e a construção híbrida, 0.5oz a 2oz terminou de cobre, o tamanho grosso, máximo 400mm de 0.3mm a de 1.3mm por 500mm, o revestimento de superfície com cobre desencapado, o nivelamento quente do ar, o ouro etc. da imersão.

As aplicações típicas são

1. Aplicações automotivos do radar

2. Antenas de GPS

3. Amplificadores de potência e antenas

4. Antenas do remendo para comunicações sem fio

5. Satélite direto da transmissão

A cor básica de PWB RO3006 é branca.

O processo de manufatura de PWB RO3006 de alta frequência é similar ao PWB padrão de PTFE, assim que é apropriado para o processo de manufatura do volume que ganha o mercado vantajoso.

Se você tiver todas as perguntas, sinta por favor livre contactar-nos.

Obrigado para sua leitura.

Apêndice: Valor típico de RO3006
