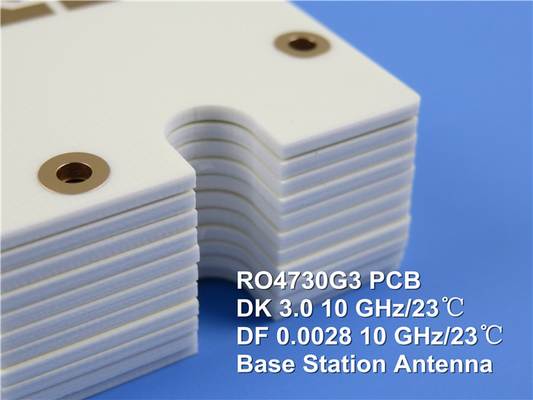

PWB celular de alta frequência da antena da estação base do PWB de Rogers RO4730G3 60mil 1.524mm

PWB celular de alta frequência da antena da estação base do PWB de Rogers RO4730G3 60mil 1.524mm

  • PWB celular de alta frequência da antena da estação base do PWB de Rogers RO4730G3 60mil 1.524mm
  • PWB celular de alta frequência da antena da estação base do PWB de Rogers RO4730G3 60mil 1.524mm
PWB celular de alta frequência da antena da estação base do PWB de Rogers RO4730G3 60mil 1.524mm
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Enterprise Limited
Certificação: UL
Número do modelo: BIC-0060-V2
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 9.99-99.99
Detalhes da embalagem: Vácuo
Tempo de entrega: 10 DIAS DE TRABALHO
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 50000 partes pelo mês
Contato
Descrição de produto detalhada
Vidro Epóxi: RO4730G3, RogersCorp Altura final do PCB: 1,6 mm ± 10%
Folha final externa: 1 onça Revestimento de superfície: Ouro da imersão (51,3%) 0.05µm sobre o níquel de 3µm
Cor da máscara da solda: Verde Cor da legenda componente: Branco
Número de camadas: 2 Teste: Expedição prévia do teste elétrico de 100%

Rogers RO4730G3 60mil PWB celular de alta frequência da antena da estação base do PWB de 1,524 milímetros

As estratificações da categoria da antena de Rogers RO4730G3 são alternativa segura, barata às estratificações PTFE-baseadas convencionais. Tem as propriedades mecânicas e elétricas que os desenhistas da antena precisam. Os materiais têm uma constante dielétrica de 3,0 e um tangente da perda de 0,0022 medido em 2,5 gigahertz ao usar LoPro para inverter a folha tratada do EDC. Estes valores permitem que os desenhistas da antena realizem valores substanciais do ganho ao minimizar a perda do sinal. Os materiais estão disponíveis com baixo desempenho demonstrado de PIM, com valores melhor do que -160dBc.

Os materiais RO4730G3 são compatíveis com cola Epoxy convencional e processamento sem chumbo de alta temperatura da solda. Não exige o tratamento especial necessário em estratificações PTFE-baseadas tradicionais para a preparação direta chapeada dos furos. a Multi-camada pode ser conseguida usando RO4450F bondply no ℃ 175. Os sistemas da resina de RO4730G3 são projetados fornecer as propriedades procuradas em seguida por desenhistas da antena. A temperatura de transição de vidro excede 280oC, conduzindo a uma baixa Z-linha central CTE, excelente chapeado com a confiança dos furos, e processability sem chumbo da solda.

A aplicação típica é antenas celulares da estação base.

Descrição geral
Este é um tipo de PWB tomado partido dobro do RF construído em 1.524mm (60mil) RO4730G3 para a aplicação do PWB celular da antena da estação base.

Especificações básicas
Matéria-prima: RO4730G3 60mil (1.524mm)
Constante dielétrica: 3.0+/-0.05
Contagem da camada: 2 camadas
Tipo: Através dos furos
Formato: 110mm x 95mm = 1 tipos = 1 parte
Revestimento de superfície: Ouro da imersão
Peso de cobre: Μm exterior da camada 35
Máscara da solda | Legenda: Verde | Branco
Altura final do PWB: 1,6 milímetros
Padrão: Classe 2 do IPC 6012
Embalagem: 20 partes são embaladas para a expedição.
Prazo de execução: 7 dias de trabalho
Vida útil: 6 meses




Folha de dados de RO4730G3
Valor RO4730G3 típico
PropriedadeRO4730G3SentidoUnidadesCircunstânciaMétodo do teste
Constante dielétrica, εProcess3.0±0.5Z 10 gigahertz 23℃IPC-TM-650 2.5.5.5
Constante dielétrica, εDesign2,98Z 1,7 gigahertz a 5 gigahertzMétodo do comprimento da fase diferencial
Fator de dissipação, tanδ0,0028Z 10 gigahertz 23℃IPC-TM-650 2.5.5.5
 2,5 gigahertz
Coeficiente térmico do ε+34Zppm/℃-50 ℃to 150℃IPC-TM-650 2.5.5.5
Estabilidade dimensional<0>X, Ymm/mapós o ℃ do etech +E2/150IPC-TM-650 2.4.39A
Resistividade de volume (0,030")9 x 107 MΩ.cmCOND AIPC-TM-650 2.5.17.1
Resistividade de superfície (0,030")7,2 x 105 COND AIPC-TM-650 2.5.17.1
PIM-165 dBc50 ohms 0,060"dBm 43 1900 megahertz
Força elétrica (0,030")730ZV/mil IPC-TM-650 2.5.6.2
DM da força Flexural181 (26,3) Mpa (kpsi)RTASTM D790
CMD139 (20,2)
Absorção de Moisure0,093-%48/50IPC-TM-650 2.6.2.1 ASTM D570
Condutibilidade térmica0,45ZW/mK50℃ASTM D5470
Coeficiente da expansão térmica15,9
14,4
35,2
X
Y
Z
ppm/℃-50 ℃to 288℃IPC-TM-650 2.4.4.1
Tg>280  IPC-TM-650 2.4.24
TD411  ASTM D3850
Densidade1,58 gm/cm3 ASTM D792
Casca de cobre Stength4,1 pli1oz, LoPro EDCIPC-TM-650 2.4.8
InflamabilidadeV-0   UL 94
Processo sem chumbo compatívelSim
