A impedância controlou o PWB 12 camadas da placa Multilayer impressa alta do PWB da placa de circuito HDI do Tg em 2.0mm FR-4

PCB controlado por impedância camada 12s Impressão de alta TgTabela de circuitoPlacas de PCB HDI multicamadasEm 2,0 mm FR-4

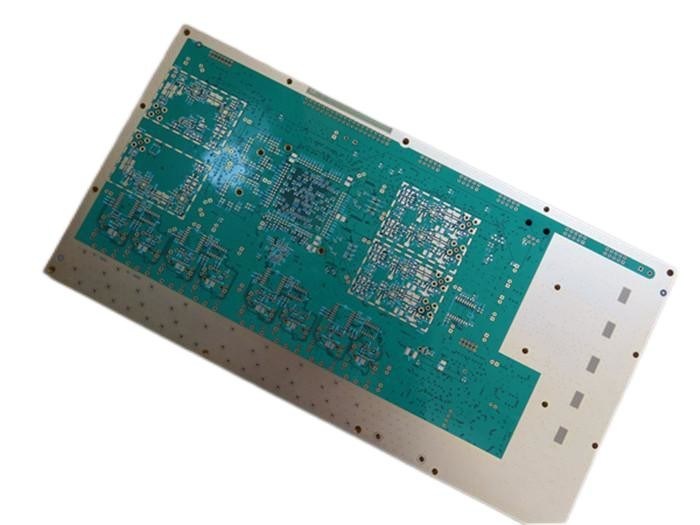

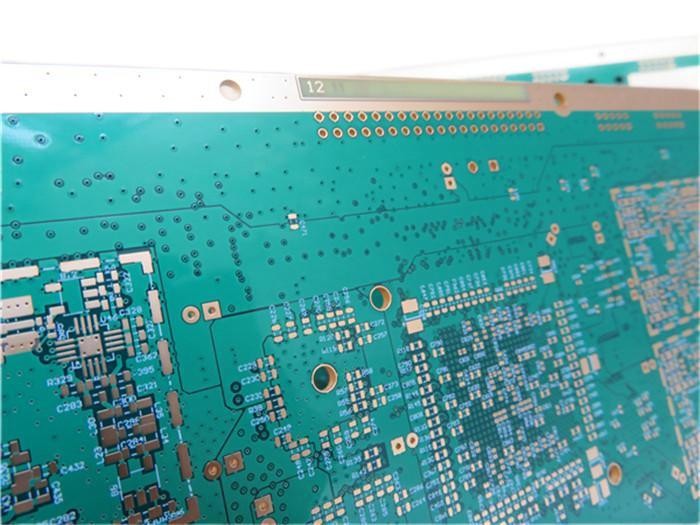

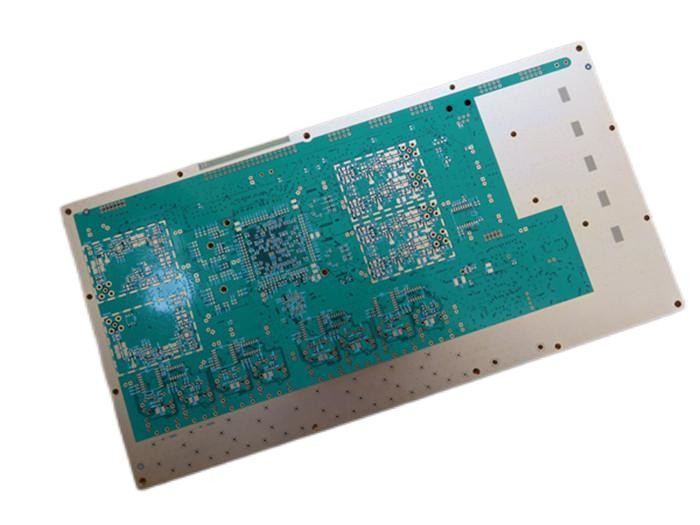

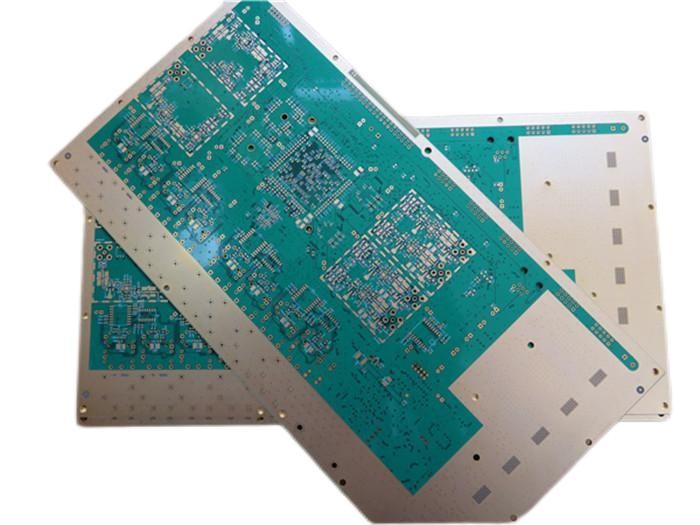

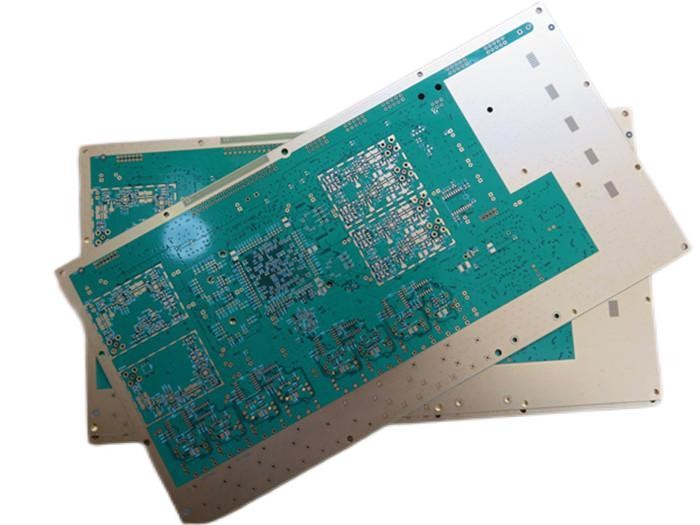

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

1.1 Descrição geral

Este é um tipo de PCB controlado por impedância construído em material FR-4 comTg 175°CPara a aplicação da transmissão de sinal.Placas de 12 camadascom espessura de 2,0 mm.2+N+2 vias HDI(ver a empilhadeira e vias). Telas de seda brancas (Taiyo) estão em máscara de solda verde (Taiyo) e ouro de imersão em almofadas.Veja o desenho abaixo. O material base é deITEQTodos os painéis são fabricados segundo IPC 6012 Classe 2 usando os dados fornecidos pelo Gerber.

Controle da impedância do sinal

Controle de impedância de pares diferenciais

1.2 Características e beneencaixa

Os conjuntos livres de chumbo com uma temperatura máxima de refluxo de 260 °C.

Tempo de armazenagem longo (pode ser armazenado por mais de 1 ano em sacos de vácuo)

Melhoria da velocidade de transmissão do sinal

Fabricação de PCBs de acordo com as especificações exigidas.

Entrega rápida e pontual

UL reconhecido e conforme com a Directiva RoHS

Capacidade de protótipo de PCB

1.3 Aplicações

Modem Dsl

Carregador de bateria solar

Rastreador de veículos

Receptor GPS

Antenna Wi-Fi

Bluetooth USB Hub

Roteador sem fio USB

Modem SMS

Antenna de múltiplos acoplamentos

Sistemas telefónicos

1.4 Parâmetro e ficha de dados

1.5 Compatibilidade entre PCB de impedância e PCB de impedância

A impedância característica do condutor na placa de circuito impresso é um indicador importante do projeto do circuito, especialmente no projeto de PCB de circuito de alta frequência.Deve ter-se em conta se a impedância característica do condutor é consistente e correspondente com a impedância característica exigida pelo dispositivo ou sinal.Por conseguinte, estes dois conceitos no projeto de confiabilidade do projeto de PCB devem ser prestados atenção.

Para aumentar a taxa de transmissão, deve aumentar a sua frequência.Devido aos fatores do próprio circuito, como a gravação, espessura de pilha, largura da pista e assim por diante são diferentes, ele vai causar alterações do valor de impedância, resultando em distorção do sinal.o valor de impedância do condutor em placa de circuito de alta velocidade deve ser controlado dentro de uma certa faixaOs fatores que afetam a impedância da fiação do PCB são principalmente a largura da pista de cobre, a espessura da pista de cobre,a constante dielétrica do dielétrico, a espessura do dielétrico, a espessura da almofada, o caminho da camada de solo, os fios ao redor da fiação, etc.Assim, a impedância da fiação na placa deve ser controlada no projeto do PCB para evitar a reflexão do sinal e outras interferências eletromagnéticas e problemas de integridade do sinal, tanto quanto possível, para garantir a estabilidade da utilização real da placa de PCB.Você pode se referir à fórmula empírica correspondente para o método de cálculo de micro-linha de tira e linha de tira impedância em placa PCB.
