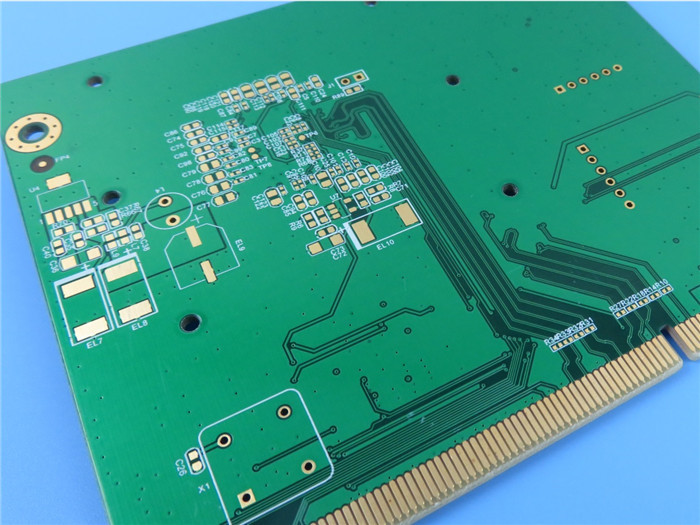

A placa de circuito TU-883 impresso Multilayer (PWB) PWB de alta temperatura de pequenas perdas de 20 camadas com impedância controlou 90 OHMS 50
  • Nome
  • Nome
  • Nome
  • Nome

A placa de circuito TU-883 impresso Multilayer (PWB) PWB de alta temperatura de pequenas perdas de 20 camadas com impedância controlou 90 OHMS 50

MOQ: 1
preço: USD 9.99-99.99 per piece
embalagem padrão: Vácuo
Período de entrega: 10 DIAS DE TRABALHO
método de pagamento: T/T, Paypal
Capacidade de abastecimento: 45000 partes pelo mês
Informações detalhadas
Descrição do produto
Informações detalhadas
Lugar de origem
China
Marca
Bicheng Technologies Limited
Certificação
UL
Número do modelo
BIC-509-V3.5
Número de camadas:
20
Cola Epoxy de vidro:
TU-883
Folha final externo:
1.0oz
Altura final do PWB:
3,0 milímetros ±10%
Revestimento de superfície:
Ouro da imersão
Cor da máscara da solda:
Verde
Cor da legenda componente:
Branco
Teste:
Expedição prévia do teste elétrico de 100%
Quantidade de ordem mínima:
1
Preço:
USD 9.99-99.99 per piece
Detalhes da embalagem:
Vácuo
Tempo de entrega:
10 DIAS DE TRABALHO
Termos de pagamento:
T/T, Paypal
Habilidade da fonte:
45000 partes pelo mês
Descrição do produto

A placa de circuito TU-883 impresso Multilayer (PWB) PWB de alta temperatura de pequenas perdas de 20 camadas com impedância controlou 90 OHMS 50 OHMS
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Breve introdução
Este é um tipo de PWB de pequenas perdas da multi-camada do elevado desempenho construiu no núcleo do TU-883 de TUC com 20 camadas de cobre (PWB 20-layer). É igualmente um tipo de placas de circuito de HDI (N+1+N) com broca do laser de 0.1mm. Este é igualmente um tipo de PWB controlado da impedância, 90 ohms e 50 ohms são controlados em camadas de cada sinal com tolerância de 10%. As folhas de cobre são 1 onça e a metade onça usou-se alternadamente entre camadas. O PWB inteiro é 3.0mm grossos, com ouro da imersão em almofadas, na máscara verde da solda e no silkscreen branco.

Aplicações
Radiofrequência
Placa traseira, computação do elevado desempenho
Linecards, armazenamento
Servidores, telecomunicações, estação base, routeres do escritório

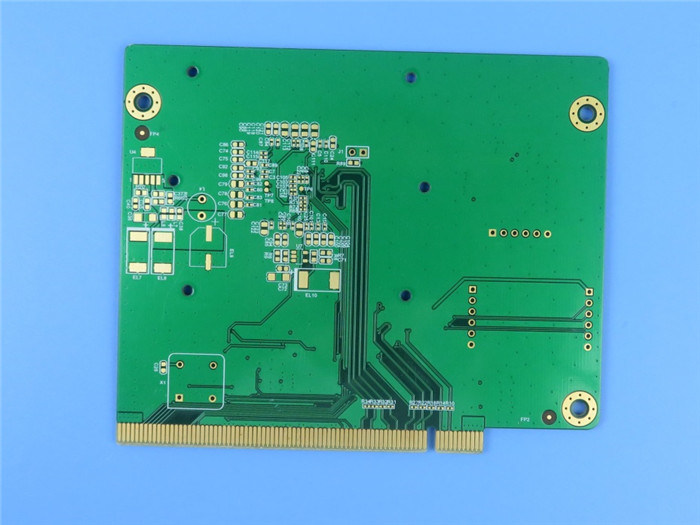

A placa de circuito TU-883 impresso Multilayer (PWB) PWB de alta temperatura de pequenas perdas de 20 camadas com impedância controlou 90 OHMS 50 0

Especificações detalhadas

Artigo Descrição Real Resultado
1. Estratificação Tipo material TU-883 CRNA
Tg ℃ 170 CRNA
Fornecedor TUC CRNA
Espessura 2.8-3.1mm CRNA
espessura 2.Plating Parede do furo 26.51µm CRNA
Cobre exterior 41.09µm CRNA
Cobre interno 15µm/31µm CRNA
máscara 3.Solder Tipo material TAIYO/PSR-2000GT600D CRNA
Cor Verde CRNA
Rigidez (teste do lápis) 5H CRNA
S/M Thickness 20.11µm CRNA
Lugar Ambos os lados CRNA
4. Mark componente Tipo material IJR-4000 MW300 CRNA
Cor Branco CRNA
Lugar C/S, S/S CRNA
5. Máscara da solda de Peelable Tipo material /
Espessura /
Lugar /
6. Identificação UL Mark SIM CRNA
Código da data 2921 CRNA
Mark Location Lado da solda CRNA
7. Revestimento de superfície Método Ouro da imersão CRNA
Espessura do níquel 4.06µm CRNA
Espessura do ouro 0.056µm CRNA
8. Normativeness RoHS 2015/863/EU diretivo CRNA
ALCANCE Diretriz orientadora /2006 1907 CRNA
anel 9.Annular Linha largura mínima (mil.) 4.8mil CRNA
Mínimo Afastamento (mil.) 5.2mil CRNA
10.V-groove Ângulo /
Espessura residual /
11. Chanfradura Ângulo /
Altura /
12. Função Teste elétrico PASSAGEM de 100% CRNA
13. Aparência Nível da classe do IPC Classe 2 de IPC-A-600J &6012D CRNA
Inspeção visual Classe 2 de IPC-A-600J &6012D CRNA
Urdidura e torção 0,21% CRNA
14. Teste de confiança Teste da fita Nenhuma casca CRNA
Teste solvente Nenhuma casca CRNA
Teste de Solderability 265 ±5℃ CRNA
Teste de esforço térmico 288 ±5℃ CRNA
Teste iônico da contaminação 0.56µg/c㎡ CRNA


Stackup & impedância controlados

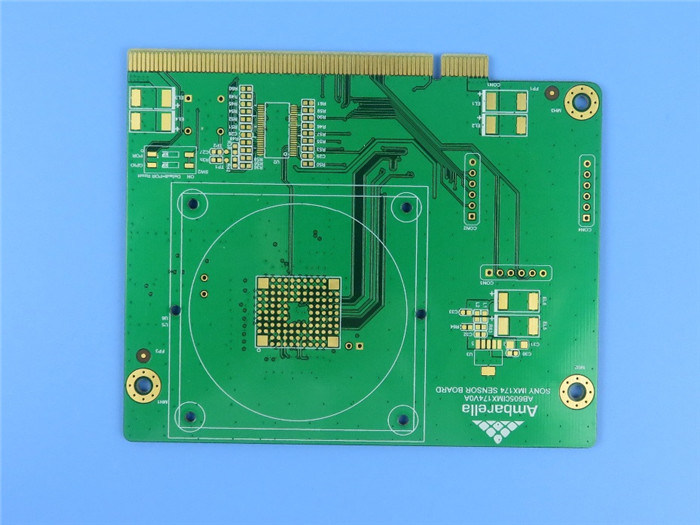

A placa de circuito TU-883 impresso Multilayer (PWB) PWB de alta temperatura de pequenas perdas de 20 camadas com impedância controlou 90 OHMS 50 1
Vias de HDI

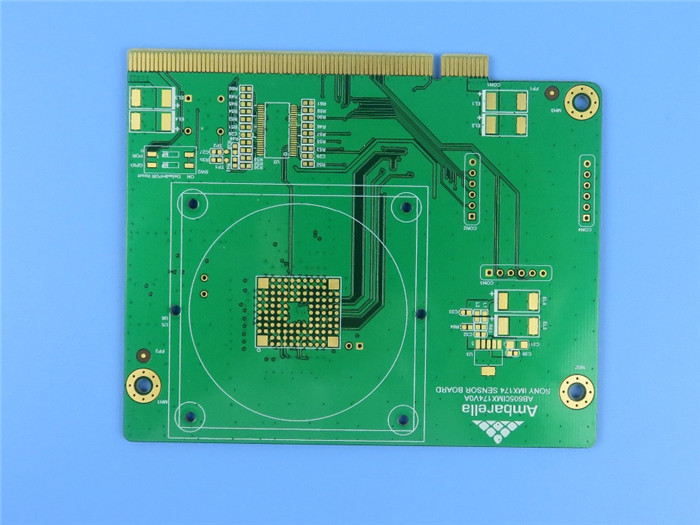

A placa de circuito TU-883 impresso Multilayer (PWB) PWB de alta temperatura de pequenas perdas de 20 camadas com impedância controlou 90 OHMS 50 2

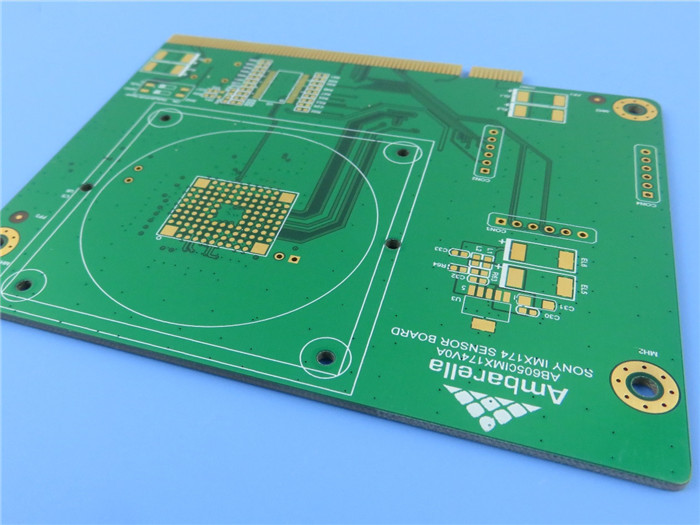

A placa de circuito TU-883 impresso Multilayer (PWB) PWB de alta temperatura de pequenas perdas de 20 camadas com impedância controlou 90 OHMS 50 3
