Descrição de produto
PRintadoCirritaçãoBOuro com 90 OhmImpedânciaControlado.Impedância de extremidade única Impedância diferencialPCBConselho
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
1.1 GeralDinscrição

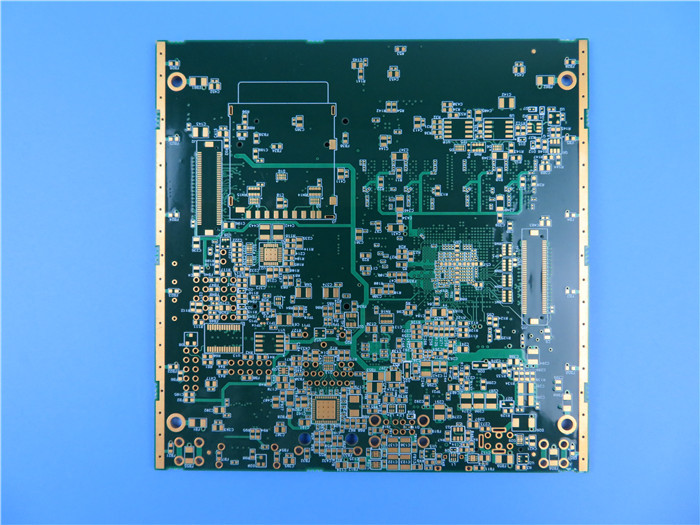

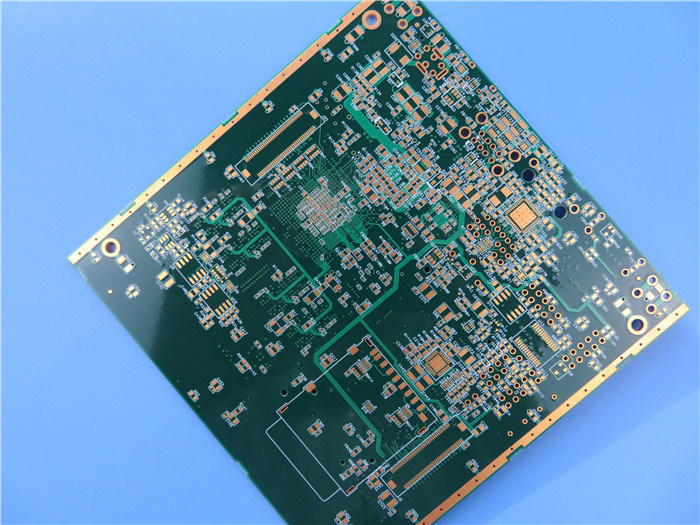

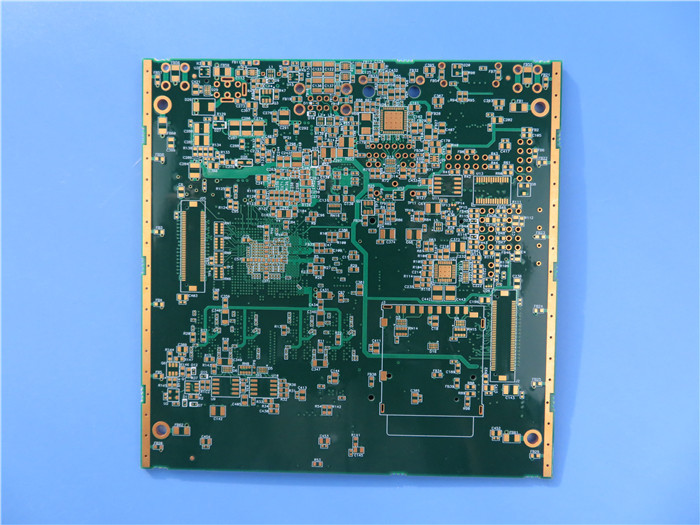

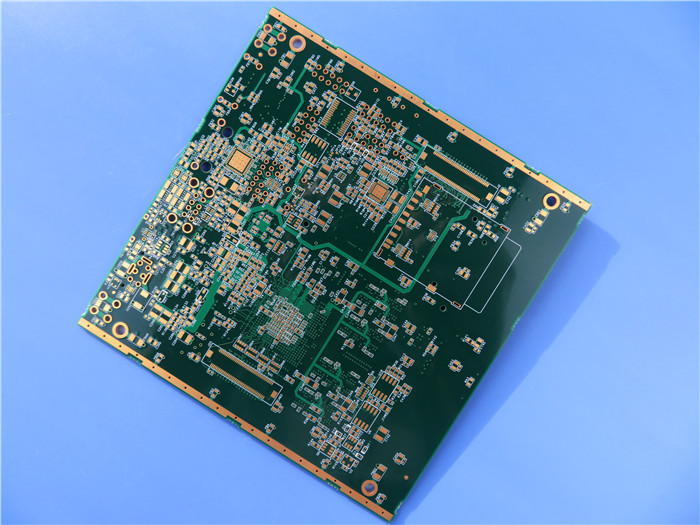

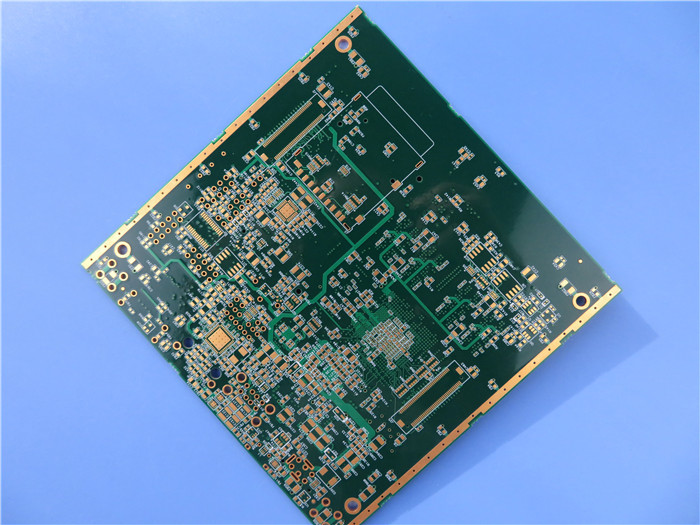

Este é um tipo de placa de circuito PCB de 10 camadas construído emSubstrato FR-4comTg 180°CPara a aplicação do gerador de sinal. É de 1,6 mm de espessura com tela de seda branca ((Taiyo) em máscara de solda verde (Taiyo) e ouro de imersão em almofadas.É também um PCB controlado por impedância com impedância de ponta única em camadas internas e diferencialimpedância controladaO material de base é da ITEQ, fabricado de acordo com o IPC 6012 Classe 2 usando os dados Gerber fornecidos, cada 25 placas são embaladas para envio.
1.2 CaracterísticasNossas Vantagens
1) Os materiais de alta Tg apresentam excelente fiabilidade térmica e resistência ao CAF, proporcionando fiabilidade a longo prazo para aplicações industriais e automotivas.
2) As almofadas de ouro têm boa resistência à oxidação e boa dissipação de calor.
3) Fabricas certificadas UL, ISO14001, IATF16949
4) Taxa de entrega pontual superior a 98%.
5) Taxa de reclamações dos clientes: < 1%
6) Não existe quantidade mínima de encomenda.
1.3 Aplicaçãos
Modems, Data Logger, Wireless N Router, Modem Router Wireless, 24V Transformer, 3G USB, Programa PLC, Desenvolvimento Incorporado, Módulo Mestre, Computadores
1.4PCB DataSQuente.
| Tamanho do PCB |
99.1 x 105,3 mm = 1 PCS |
| Tipo de placa |
PCB de várias camadas |
| Número de camadas |
10 camadas |
| Componentes montados na superfície |
- Sim, sim. |
| Através de componentes furados |
- Sim, sim. |
| Capacidade de produção |
cobre ------- 17,5um ((0,5oz) + placa TOP sinal |
| 4 milligramas de prepreg 2113 |
| cobre ------- 35um ((1 oz) GND Plane |
| 5 mil FR-4 |
| cobre ------- 18um ((0,5 oz) SIG1 |
| 5 milligramas de prepreg 2116 |
| cobre ------- 18um ((0,5 oz) SIG2 |
| 5 mil FR-4 |
| cobre ------- 35um ((1 oz) PWR Plane |
| 13mil prepreg 7628 + 1080 |
| cobre ------- 35um ((1 oz) GND Plane |
| 5 mil FR-4 |
| cobre ------- 18um ((0,5 oz) SIG3 |
| 5 milligramas de prepreg 2116 |
| cobre ------- 18um ((0,5 oz) SIG4 |
| 5 mil FR-4 |
| cobre ------- 35um ((1 oz) GND Plane |
| 4 milligramas de prepreg 2113 |
| cobre ------- 17,5um ((0,5oz) + placa BOT sinal |
| TECNOLOGIA |
|
| Traços mínimos e espaço: |
4mil/4mil |
| Orifícios mínimos/máximos: |
0.3/5.5 mm |
| Número de buracos diferentes: |
31 |
| Número de furos: |
3532 |
| Número de cavilhas moídas: |
0 |
| Número de recortes internos: |
0 |
| Controle da impedância |
Largura de traço de ponta única: L3 / L4 / L7 / L8 --- 4mils --- 56 ohms, L3 / L4 / L7 --- 6mils --- 49 ohms; Impedância diferencial: L1 --- 4 mils / 4 mils --- 90 ohms; L10 --- 4 mils / 6 mils --- 100 ohms |
| MATERIAL do quadro |
|
| Epoxi de vidro: |
FR-4, ITEQ IT-180 TG> 170, er< 5.4 |
| Folha final externa: |
1 oz |
| Folha final interna: |
0.5oz |
| Altura final do PCB: |
1.6 mm ± 0.16 |
| Revestimento e revestimento |
|
| Revestimento de superfície |
Ouro de imersão (12,8%) 2 μ" sobre 100 μ" níquel |
| Máscara de solda Aplicar para: |
De cima e de baixo, 12 micons mínimo. |
| Cor da máscara de solda: |
Verde, PSR-2000GT600D, Taiyo fornecido |
| Tipo de máscara de solda: |
LPSM |
| CONTOUR/CUTTING |
Roteamento |
| Marcação |
|
| Lado da lenda do componente |
De cima e de baixo. |
| Cor da legenda do componente |
Branco, IJR-4000 MW300, fornecido pela Taiyo. |
| Nome ou logotipo do fabricante: |
Marcado no quadro num condutor e com pernas Área livre |
| VIA |
Revestido através do buraco (PTH), através da almofada e através de tendas e não ser visível. |
| Classificação de inflamabilidade |
A homologação é concedida pelo fabricante. |
| Tolerância de dimensões |
|
| Dimensão do contorno: |
0.0059" (0,15mm) |
| Revestimento de placas: |
0.0030" (0.076mm) |
| Tolerância de perfuração: |
0.002" (0,05 mm) |
| Teste |
100% de ensaio eléctrico antes da remessa |
| Tipo de obra de arte a fornecer |
Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
Em todo o mundo. |
1.5 Impedância de linha única, Impedância diferencial
Definição da impedância característica
A uma certa frequência, em relação a uma camada de referência, a resistência dos seus sinais de alta frequência ou ondas eletromagnéticas no processo de transmissão é chamada de impedância característica,que é a soma vetorial da impedância elétrica, reatância indutiva, resistência de capacitância.
A classificação da impedância característica
A impedância característica comum é dividida em: (1) impedância de extremidade única (linha); (2) impedância diferencial e (3) impedância coplanar, etc.
Impedância de extremidade únicarefere-se à impedância medida de uma única linha de sinal.Impedância diferencialRefere-se à impedância medida entre as duas linhas de transmissão de largura e espaçamento equivalentes no acionamento diferencial.Impedância coplanarrefere-se à impedância medida quando a linha de sinal está a transmitir entre a sua GND / VCC circundante (o espaço entre a linha de sinal para a GND / VCC em ambos os lados é igual).
Condição determinante necessária para o controlo da impedância
Quando o sinal é transmitido no condutor de PCB, se o comprimento do condutor estiver próximo de 1/7 do comprimento de onda do sinal, então o condutor neste momento se torna uma linha de transmissão de sinal,As outras linhas de transmissão de sinal geral devem ser feitas com controlo de impedância.. Se é necessário controlar a impedância na produção de PCB é baseado na exigência do cliente, se o cliente requer que uma certa largura de linha precisa ser feita com controle de impedância,É necessário controlar a impedância da largura da linha na produçãoTrês elementos básicos de correspondência de impedância são a impedância de saída (as partes activas originais), a impedância característica (linha de sinal), a impedância de entrada (partes passivas) (placa de PCB)
