PWB de alta frequência da placa de circuito DK3.5 do PWB 2-Layer Rogers 3035 20mil 0.508mm da micro-ondas de Rogers RO3035 DF 0,0015

Placa de Circuito Impresso Rogers RO3035 Micro-ondas 2 Camadas Rogers 3035 20mil 0.508mm DK3.5 DF 0.0015 Placa de Circuito Impresso de Alta Frequência

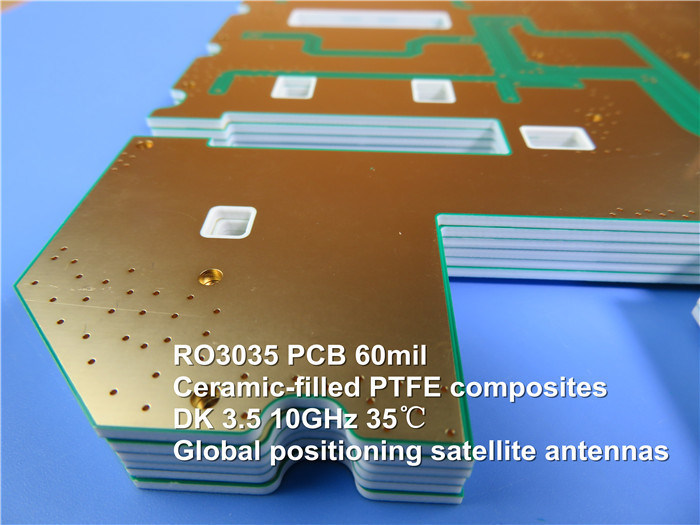

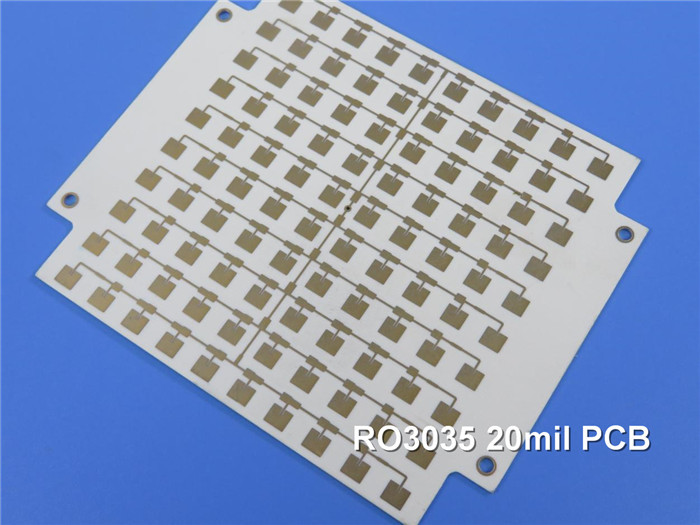

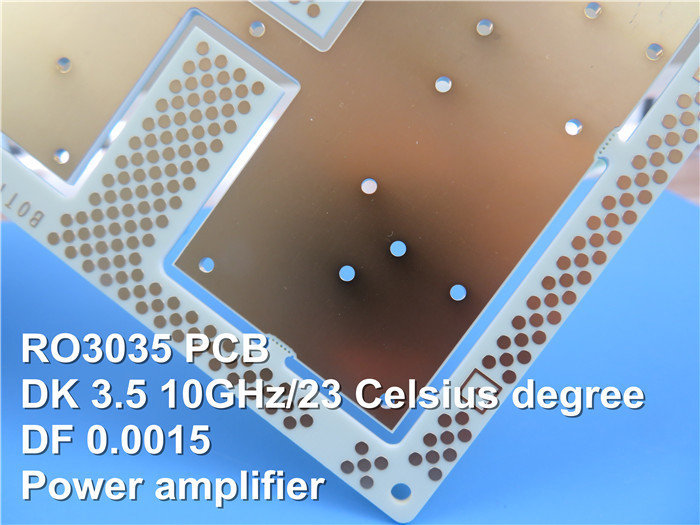

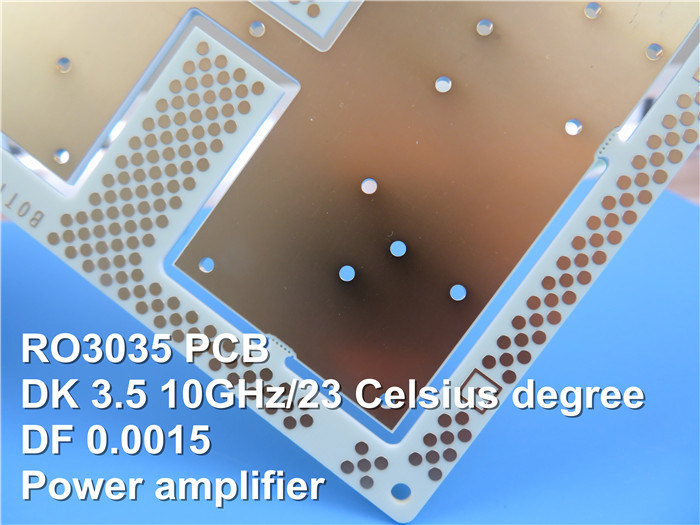

(Placas de Circuito Impresso são produtos feitos sob medida, a imagem e os parâmetros exibidos são apenas para referência)

Rogers RO3035 materiais de circuito de alta frequência são compósitos de PTFE preenchidos com cerâmica destinados ao uso em aplicações comerciais de micro-ondas e RF. Foi projetado para oferecer estabilidade elétrica e mecânica excepcional a preços competitivos. As propriedades mecânicas são consistentes. Isso permite que o projetista desenvolva projetos de placas multicamadas sem encontrar problemas de empenamento ou confiabilidade. Materiais RO3035 exibem um coeficiente de expansão térmica (CTE) nos eixos X e Y de 17 ppm/°C. Este coeficiente de expansão é compatível com o do cobre, o que permite que o material exiba excelente estabilidade dimensional, com retração típica após gravação e cura, inferior a 0,5 mil por polegada. O CTE do eixo Z é de 24 ppm/°C, o que proporciona confiabilidade excepcional de furos metalizados, mesmo em ambientes severos.

Aplicações Típicas:

1) Radar automotivo

2) Sistemas de telecomunicações celulares

3) Datalink em sistemas de cabo

4) Satélites de transmissão direta

5) Antenas de satélite de posicionamento global

6) Antena patch para comunicações sem fio

7) Amplificadores de potência e antenas

8) Backplanes de energia

9) Leitores remotos de medidores

Especificações da Placa de Circuito Impresso

Folha de Dados Rogers 3035 (RO3035)
