PWB de alta frequência da micro-ondas da placa de circuito impresso DK10.2 do PWB 2-Layer Rogers 3010 10mil 0.254mm de Rogers RO3010 DF 0,0022

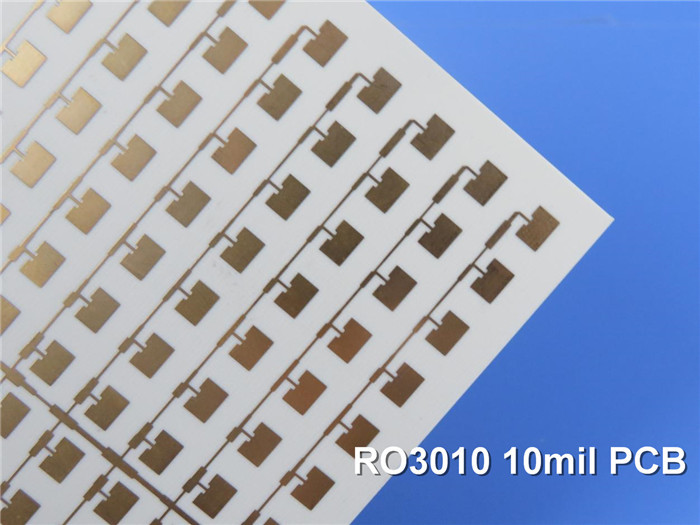

Placa de Circuito Impresso de Alta Frequência Rogers RO3010 de 2 Camadas Rogers 3010 10mil 0.254mm DK10.2 DF 0.0022 Placa de Circuito Impresso de Micro-ondas

(Placas de Circuito Impresso são produtos feitos sob medida, a imagem e os parâmetros exibidos são apenas para referência)

Rogers RO3010materiais de circuito de alta frequência são compósitos de PTFE preenchidos com cerâmica destinados ao uso em aplicações comerciais de micro-ondas e RF. Foi projetado para oferecer estabilidade elétrica e mecânica excepcional a preços competitivos. As propriedades mecânicas são consistentes. Isso permite que o projetista desenvolva projetos de placas multicamadas sem encontrar problemas de empenamento ou confiabilidade.materiais RO3010exibem um coeficiente de expansão térmica (CTE) nos eixos X e Y de 17 ppm/°C. Este coeficiente de expansão é compatível com o do cobre, o que permite que o material exiba excelente estabilidade dimensional, com retração típica após gravação e cura, inferior a 0,5 mil por polegada. O CTE do eixo Z é de 24 ppm/°C, o que proporciona confiabilidade excepcional de furos metalizados, mesmo em ambientes severos.

Aplicações típicas:

1) Radar automotivo

2) Sistemas de telecomunicações celulares

3) Sistemas de link de dados em cabo

4) Satélites de transmissão direta

5) Antenas de satélite de posicionamento global

6) Antena patch para comunicações sem fio

7) Amplificadores de potência e antenas

8) Backplanes de energia

9) Leitores remotos de medidores

Especificações da Placa de Circuito Impresso

Folha de Dados de Rogers 3010(RO3010)
