Lugar de origem: | China |
Marca: | Bicheng Technologies Limited |
Certificação: | UL |
Número do modelo: | BIC-0097-V1.37 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD 9.99-99.99 |
Detalhes da embalagem: | Vácuo |
Tempo de entrega: | 10 dias de trabalho |
Termos de pagamento: | T/T, Paypal |
Habilidade da fonte: | 50000 partes pelo mês |
Número de camadas: | 2 camadas, PWB Multilayer, híbrido | Cola Epoxy de vidro: | RO3010 |
---|---|---|---|
Altura final do PWB: | 5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm) | Folha final externo: | 0.5oz, 1oz, 2oz |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP etc…. | Cor da máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
Cor da legenda componente: | Etc. verde, preto, azul, amarelo, vermelho. | Teste: | Expedição prévia do teste elétrico de 100% |
Olá! todos,

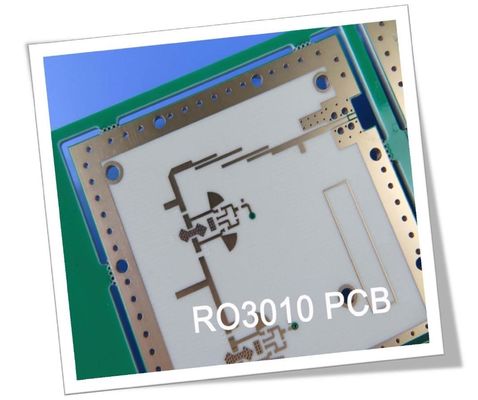

Hoje nós somos conversa sobre RO3010 PCBs de alta frequência.
As estratificações de alta frequência do circuito RO3010 são compostos cerâmico-enchidos de PTFE pretendidos usando-se na micro-ondas comercial e nas aplicações do RF. Sua característica óbvia é que o desempenho elétrico é excepcional e a propriedade mecânica é estável e consistente. Isto permite que nosso desenhista desenvolva a placa da multi-camada sem encontrar problemas do warpage ou da confiança.
Mais características e aplicações são como segue:
1, propriedades mecânicas excelentes contra a temperatura, é construções seguras da placa do stripline e da multi-camada.
2, propriedades mecânicas uniformes, é apropriado para o uso com da placa de vidro da multi-camada da cola Epoxy projetos híbridos.
3, baixos fósforos a revestir, do coeficiente da expansão do em-plano permite uns conjuntos montados de superfície mais seguros; ideal para as aplicações sensíveis à mudança de temperatura e à estabilidade dimensional excelente da exibição.
Capacidade do PWB | |
Material do PWB: | composto Cerâmico-enchido de PTFE |
Designação: | RO3010 |
Constante dielétrica: | 10. 2 ±0.3 (processo) |
11,2 (projeto) | |
Contagem da camada: | 2 camadas, PWB Multilayer, híbrido |
Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
Espessura do PWB: | 5mil (0.127mm), 10mil (0.254mm), |
25mil (0.635mm), 50mil (1.27mm) | |
Tamanho do PWB: | ≤400mm X 500mm |
Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP etc…. |
RO3010 PCBs de alta frequência estão disponíveis com tomado partido dobro, multi-camada e a construção híbrida, 0.5oz a 2oz terminou o cobre, os 0,13 milímetros ao tamanho grosso, máximo de 1.3mm 400 milímetros por 500mm, ao revestimento de superfície com cobre desencapado, ao nivelamento quente do ar, ao ouro etc. da imersão.
As aplicações típicas são
1. Aplicações automotivos do radar
2. Antenas de GPS
3. Amplificadores de potência e antenas
4. Antenas do remendo para comunicações sem fio
5. Satélite direto da transmissão
A cor básica de PWB RO3010 é branca.
O processo de manufatura de PWB RO3010 de alta frequência é similar ao PWB padrão de PTFE, assim que é apropriado para o processo de manufatura do volume que ganha o mercado vantajoso. Se você tiver todas as perguntas, sinta por favor livre contactar-nos.
Obrigado para sua leitura.
Apêndice: Valor típico de RO3010
Propriedade | RO3010 | Sentido | Unidades | Circunstância | Método do teste |
Constante dielétrica, εProcess | 10.2±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline apertado 2.5.5.5 | |
Constante dielétrica, εDesign | 11,2 | Z | 8GHz a 40 gigahertz | Método do comprimento da fase diferencial | |
Fator de dissipação, tanδ | 0,0022 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico do ε | -395 | Z | ppm/℃ | 10 de -50 gigahertzdo℃ do℃to 150 | IPC-TM-650 2.5.5.5 |
Estabilidade dimensional | 0,35 0,31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistividade de volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistividade de superfície | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Módulo elástico | 1902 1934 |
X Y |
MPa | ℃ 23 | ASTM D 638 |
Absorção da umidade | 0,05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calor específico | 0,8 | j/g/k | Calculado | ||
Condutibilidade térmica | 0,95 | W/M/K | ℃ 50 | ASTM D 5470 | |
Coeficiente da expansão térmica (-℃ 55 a 288) |
13 11 16 |
X Y Z |
ppm/℃ | RHde 23℃/50% | IPC-TM-650 2.4.4.1 |
TD | 500 | ℃ TGA | ASTM D 3850 | ||
Densidade | 2,8 | gm/cm3 | ℃ 23 | ASTM D 792 | |
Casca de cobre Stength | 9,4 | Ib/in. | 1oz, EDC após o flutuador da solda | IPC-TM 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo sem chumbo compatível | Sim |
