Detalhes dos produtos

Para casa > produtos >

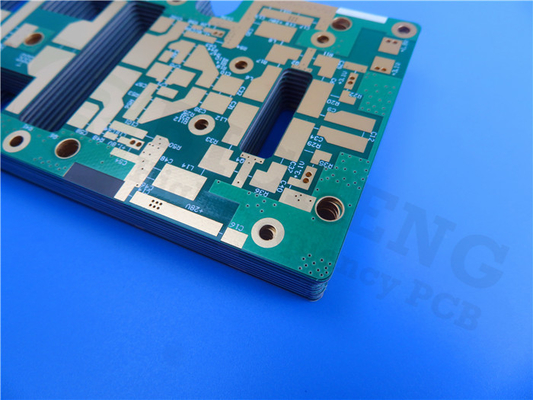

Placa de alta frequência do PWB da placa de circuito impresso RT5870 de Rogers RT/duroid 5870

produtos

Placa de alta frequência do PWB da placa de circuito impresso RT5870 de Rogers RT/duroid 5870

MOQ:	1
preço:	USD 9.99-99.99
embalagem padrão:	Vácuo
Período de entrega:	10 DIAS DE TRABALHO
método de pagamento:	T/T, Western Union
Capacidade de abastecimento:	50000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-0090-V1.30

Número de camadas:

1 camada, 2 camadas, multicamadas, tipo híbrido (misto)

Cola Epoxy de vidro:

PWB de RT/duroid 5870

Folha final:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Heig1.0-5.0mmht final do PWB:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Revestimento de superfície:

Cobre nu, HASL, ENIG, Prata, OSP, etc.

Cor da máscara da solda:

Etc. verde, preto, azul, amarelo, vermelho.

Cor da legenda componente:

Etc. verde, preto, azul, amarelo, vermelho.

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 9.99-99.99

Detalhes da embalagem:

Vácuo

Tempo de entrega:

10 DIAS DE TRABALHO

Termos de pagamento:

T/T, Western Union

Habilidade da fonte:

50000 partes pelo mês

Descrição do produto

Olá! todos,

Hoje, nós introduzimos o PWB de alta frequência construído em estratificações de RT/duroid 5870.

RT/duroid 5870 é microfiber de vidro reforçou o composto de PTFE de Rogers Corporation, que é projetado exigindo aplicações de circuito do stripline e do microstrip.

Placa de alta frequência do PWB da placa de circuito impresso RT5870 de Rogers RT/duroid 5870 0

Deixe-nos ver as razões para usar o material de RT/duroid 5870.

1) Os microfibers aleatoriamente orientados conduzem à uniformidade constante dielétrica excepcional.

2) A constante dielétrica de estratificações de RT/duroid 5870 é uniforme do painel ao painel e é constante sobre uma escala de frequência larga.

3) Seu baixo fator de dissipação estende a utilidade de estratificações de RT/duroid 5870 à Ku-faixa e acima.

4) Projetado para a aplicação do microstrip e do stripline

Capacidade do PWB (RT/duroid 5870)

Material do PWB:	Microfiber de vidro compostos reforçados de PTFE
Designador:	RT/duroid 5870
Constante dielétrica:	2,33 ±0.02 (processo)
Constante dielétrica:	2,33 (projeto)
Contagem da camada:	1 camada, 2 camadas, tipo Multilayer, híbrido (misturado)
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB:	10mil (0.254mm), 20mil (0.508mm)
Espessura do PWB:	31mil (0.787mm), 62mil (1.575mm)
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, lata da imersão, OSP.

RT/duroid 5870 é usado frequentemente em PWB tomado partido dobro, PWB multilayer e PCB.It híbrido está disponível em uma variedade de espessuras para o PWB tomado partido dobro, tal como 10mil, 20mil, 31mil e 62mil. Os revestimentos de superfície são cobre desencapado, HASL, ENIG, dente da imersão e OSP para a opção.

Placa de alta frequência do PWB da placa de circuito impresso RT5870 de Rogers RT/duroid 5870 1

As aplicações típicas são os circuitos do microstrip e do stripline, a antena de faixa larga da linha aérea comercial, os sistemas do radar, as aplicações da onda de milímetro, a antena de rádio digital ponto a ponto etc.

Placa de alta frequência do PWB da placa de circuito impresso RT5870 de Rogers RT/duroid 5870 2

A cor básica do PWB de RT/duroid 5870 é preta.

Nós especializamo-nos em fornecê-lo o protótipo, os grupos pequenos e o serviço de produção em massa. Se você tem quaisquer perguntas, sinta por favor livre contactar-nos.

Obrigado para sua leitura.

Apêndice: Valor típico de RT/duroid 5870

Propriedade	RT/duroid 5870		Sentido	Unidades	Circunstância	Método do teste
Constante dielétrica, εProcess	2,33 especs. 2.33±0.02.		Z	N/A	C24/23/50 C24/23/50	1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5
Constante dielétrica, εDesign	2,33		Z	N/A	8GHz a 40 gigahertz	Método do comprimento da fase diferencial
Fator de dissipação, tanδ	0,0005 0,0012		Z	N/A	C24/23/50 C24/23/50	1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5
Coeficiente térmico do ε	-115		Z	ppm/℃	-50℃ do℃to 150	IPC-TM-650 2.5.5.5
Resistividade de volume	2 x 107		Z	Mohm cm	C/96/35/90	ASTM D 257
Resistividade de superfície	3 x 107		Z	Mohm	C/96/35/90	ASTM D 257
Calor específico	0,96 (0,23)		N/A	j/g/k (cal/g/c)	N/A	Calculado
Módulo elástico	Teste no℃ 23	Teste no℃ 100	N/A	MPa (kpsi)		ASTM D 638
	1300(189)	490(71)	X
	1280(185)	430(63)	Y
Esforço final	50 (7,3)	34 (4,8)	X
Esforço final	42 (6,1)	34 (4,8)	Y
Tensão final	9,8	8,7	X	%
Tensão final	9,8	8,6	Y	%
Módulo compressivo	1210(176)	680(99)	X	MPa (kpsi)		ASTM D 695
	1360(198)	860(125)	Y
	803(120)	520(76)	Z
Esforço final	30 (4,4)	23 (3,4)	X
	37 (5,3)	25 (3,7)	Y
	54 (7,8)	37 (5,3)	Z
Tensão final	4	4,3	X	%
	3,3	3,3	Y
	8,7	8,5	Z
Absorção da umidade	0,02		N/A	%	0,62" (1.6mm) D48/50	ASTM D 570
Condutibilidade térmica	0,22		Z	W/m/k	℃ 80	ASTM C 518
Coeficiente da expansão térmica	22 28 173		X Y Z	ppm/℃	0-100℃	IPC-TM-650 2.4.41
TD	500		N/A	℃ TGA	N/A	ASTM D 3850
Densidade	2,2		N/A	gm/cm3	N/A	ASTM D 792
Casca de cobre	27,2 (4,8)		N/A	Pli (N/mm)	folha de 1oz (35mm) EDC após o flutuador da solda	IPC-TM-650 2.4.8
Inflamabilidade	V-0		N/A	N/A	N/A	UL 94
Processo sem chumbo compatível	Sim		N/A	N/A	N/A	N/A
