PWB de alta frequência do RF da antena de Rogers 20mil 30mil 60mil da placa de circuito RO4533 impresso

produtos

PWB de alta frequência do RF da antena de Rogers 20mil 30mil 60mil da placa de circuito RO4533 impresso

MOQ:	1 parte
preço:	USD 9.99-99.99
embalagem padrão:	Vácuo
Período de entrega:	DIA DE TRABALHO 10
método de pagamento:	T/T, Paypal
Capacidade de abastecimento:	50000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-185-V3.38

Material da placa:

RO4533

Espessura da placa:

0.8mm

Espessura de superfície/interna do Cu da camada:

Revestimento de superfície:

ouro da imersão

Cor de Coverlay:

Verde

Cor da serigrafia:

branco

Função:

100% aprovado no teste elétrico

Número de camadas:

Quantidade de ordem mínima:

1 parte

Preço:

USD 9.99-99.99

Detalhes da embalagem:

Vácuo

Tempo de entrega:

DIA DE TRABALHO 10

Termos de pagamento:

T/T, Paypal

Habilidade da fonte:

50000 partes pelo mês

Descrição do produto

Propriedade	RO4533	Sentido	Unidades	Circunstância	Método do teste
Constante dielétrica, er processo	3,3 ± 0,08	Z	-	10 GHz/23℃ 2,5 gigahertz	IPC-TM-650,2.5.5.5
Fator de dissipação	0,002	Z	-	2,5 GHz/23℃	IPC-TM-650, 2.5.5.5
Fator de dissipação	0,0025	Z	-	10 GHz/23℃	IPC-TM-650, 2.5.5.5
PIM (típico)	-157	-	dBc	O dBm 43 refletido varreu tons	Summitek 1900b PIM Analyzer
Força dielétrica	>500	Z	V/mil	0,51 milímetros	IPC-TM-650, 2.5.6.2
Estabilidade dimensional	<0>	X, Y	mm/m (mil./polegada)	após gravura em àgua forte	IPC-TM-650, 2.4.39A
Coeficiente da expansão térmica	13	X	ppm/℃	℃ -55 a 288	IPC-TM-650, 2.4.41
	11	Y
	37	Z
Condutibilidade térmica	0,6	-	Com (m.K)	℃ 80	ASTM C518
Absorção da umidade	0,02	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	>280	-	℃ TMA		IPC-TM-650, 2.4.24.3
Densidade	1,8	-	gm/cm3	-	ASTM D792
Força de casca de cobre	6,9 (1,2)	-	lbs/in (N/mm)	1 onça. Flutuador da solda do cargo do EDC	IPC-TM-650, 2.4.8
Inflamabilidade	NÃO FRANCO	-	-	-	UL 94
Processo sem chumbo compatível	Sim	-	-	-	-

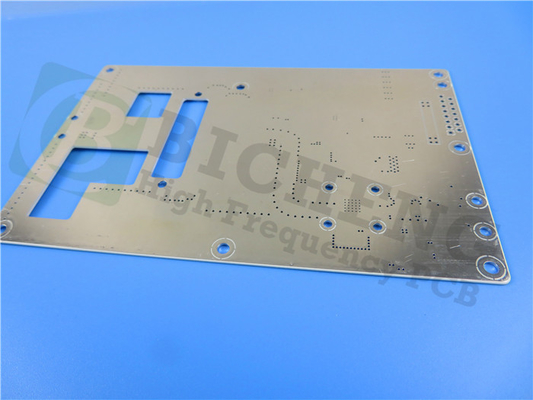

PWB de alta frequência do RF da antena de Rogers 20mil 30mil 60mil da placa de circuito RO4533 impresso

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

RO4533 as estratificações de alta frequência, hidrocarboneto cerâmico-enchido, vidro-reforçado a matéria-prima, são materiais do custo/desempenho de Rogers Corporation, especificamente projetado e fabricado para encontrar as procuras específicas dos mercados da antena. Tem uma constante dielétrica de 3,3 e um tangente da perda (Df) de 0,0025 medido em 10 gigahertz. Estes valores permitem que os desenhistas da antena realizem valores substanciais do ganho ao minimizar a perda do sinal. Assim, fornece a resposta passiva excelente da intermodulação exigida para aplicações móveis da antena do microstrip da infraestrutura.

É uma alternativa disponível a umas tecnologias mais convencionais da antena de PTFE, assim permitindo que nossos desenhistas aperfeiçoem o preço e o desempenho das antenas. Os sistemas da resina dos materiais RO4533 dielétricos são projetados fornecer as propriedades necessárias para o desempenho ideal da antena. Os coeficientes da expansão térmica (CTEs) nos sentidos de X e de Y são similares àquele do cobre. O bom fósforo de CTE reduz esforços na antena da placa de circuito impresso.

Características e benefícios

1. 0,0025 de pequenas perdas, baixa DK 3,3, baixa resposta de PIM: Vasta gama de uso da aplicação

2. Sistema Thermoset da resina: Compatível com fabricação padrão do PWB

3. Estabilidade dimensional excelente: Maior rendimento em tamanhos maiores dos painéis

4. Propriedades mecânicas uniformes: Mantém o formulário mecânico durante a manipulação

5. Condutibilidade térmica alta: Manipulação melhorada do poder

Aplicações típicas:

1. Antenas celulares da estação base da infraestrutura

2. Redes da antena de WiMax

Nossa capacidade do PWB (RO4533)

Capacidade do PWB (RO4533)
Material do PWB:	hidrocarboneto Cerâmico-enchido, Vidro-reforçado
Designação:	RO4533
Constante dielétrica:	3,3
Fator de dissipação	0,0025 10GHz
Contagem da camada:	PWB tomado partido dobro, PWB Multilayer, PWB híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB:	20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP etc….

Valores RO4533 típicos

Propriedade	RO4533	Sentido	Unidades	Circunstância	Método do teste
Constante dielétrica, er processo	3,3 ± 0,08	Z	-	10 GHz/23℃ 2,5 gigahertz	IPC-TM-650,2.5.5.5
Fator de dissipação	0,002	Z	-	2,5 GHz/23℃	IPC-TM-650, 2.5.5.5
Fator de dissipação	0,0025	Z	-	10 GHz/23℃	IPC-TM-650, 2.5.5.5
PIM (típico)	-157	-	dBc	O dBm 43 refletido varreu tons	Summitek 1900b PIM Analyzer
Força dielétrica	>500	Z	V/mil	0,51 milímetros	IPC-TM-650, 2.5.6.2
Estabilidade dimensional	<0>	X, Y	mm/m (mil./polegada)	após gravura em àgua forte	IPC-TM-650, 2.4.39A
Coeficiente da expansão térmica	13	X	ppm/℃	℃ -55 a 288	IPC-TM-650, 2.4.41
	11	Y
	37	Z
Condutibilidade térmica	0,6	-	Com (m.K)	℃ 80	ASTM C518
Absorção da umidade	0,02	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	>280	-	℃ TMA		IPC-TM-650, 2.4.24.3
Densidade	1,8	-	gm/cm3	-	ASTM D792
Força de casca de cobre	6,9 (1,2)	-	lbs/in (N/mm)	1 onça. Flutuador da solda do cargo do EDC	IPC-TM-650, 2.4.8
Inflamabilidade	NÃO FRANCO	-	-	-	UL 94
Processo sem chumbo compatível	Sim	-	-	-	-

PWB de alta frequência do RF da antena de Rogers 20mil 30mil 60mil da placa de circuito RO4533 impresso 0

PWB de alta frequência do RF da antena de Rogers 20mil 30mil 60mil da placa de circuito RO4533 impresso 1
