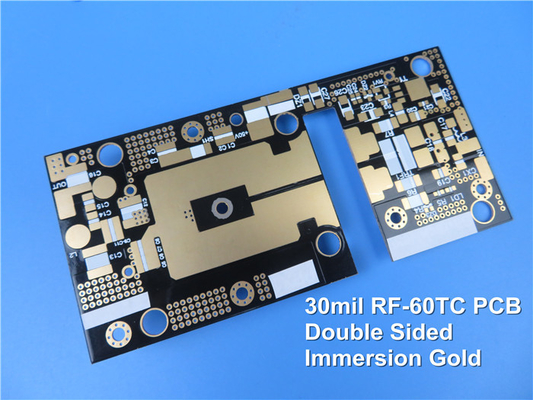

RF-60TC PCB de 2 camadas 5mil com ENIG.

RF-60TC: Liberar o poder de materiais de alta frequência em aplicações de RF e microondas

Introdução:

O RF-60TC é um material excepcional de alta frequência projetado para revolucionar as aplicações de RF e microondas.,Propriedades dielétricas superiores e estabilidade dimensional, RF-60TC oferece desempenho incomparável para sistemas de alta potência RF e projetos de antena miniaturizados.Vamos aprofundar nas características, vantagens, empilhamento de PCB, detalhes de construção e aplicações típicas do RF-60TC, mostrando suas contribuições significativas para o campo dos materiais de alta frequência.

RF-60TC: Tecnologias avançadas de RF e microondas

1Características do RF-60TC:
O RF-60TC incorpora compósitos cerâmicos PTFE reforçados com vidro, que servem como base para suas características excepcionais.

• Constante dielétrica (Dk) de 6,15 a 10 GHz:RF-60TC garante transmissão de sinal confiável e desempenho ideal em aplicações de alta frequência, fornecendo uma constante dielétrica estável e previsível.
• Fator de dissipação de 0,002 a 10 GHz/23°C: Com um fator de dissipação excepcionalmente baixo, o RF-60TC minimiza as perdas de sinal e garante uma transferência de energia eficiente, resultando em uma melhor eficiência do sistema.
• Coeficiente térmico de Dk: o RF-60TC apresenta um coeficiente térmico de Dk de -3,58 ppm/°C numa ampla gama de temperaturas (-50°C a 150°C).Esta característica garante estabilidade e consistência em diferentes condições de funcionamento, permitindo um desempenho fiável em diferentes ambientes de temperatura.
• Alta condutividade térmica: RF-60TC possui valores de condutividade térmica impressionantes, proporcionando uma dissipação de calor eficiente e reduzindo as temperaturas de funcionamento em aplicações de RF de alta potência.Oferece condutividades térmicas de 00,9 W/MK (não revestido), 1,0 W/MK (0,5 oz) e 1,05 W/M*K (1 oz), permitindo uma gestão eficaz do calor em aplicações exigentes.
• Baixa absorção de umidade: RF-60TC apresenta uma taxa mínima de absorção de umidade de apenas 0,03%, tornando-o altamente resistente à umidade ambiental.Esta característica garante um desempenho constante e mitiga o risco de problemas relacionados com a umidade nos sistemas de RF e microondas.
• Estabilidade dimensional e baixa ETC: a RF-60TC demonstra excelente estabilidade dimensional e um baixo coeficiente de expansão térmica (CTE).Essas propriedades permitem construir PCBs multicamadas com alta contagem de camadas com melhor confiabilidade de revestimento através de buracosO baixo CTE reduz a tensão sobre os componentes e garante a fiabilidade a longo prazo em várias condições de funcionamento.

2Benefícios do RF-60TC:

O RF-60TC oferece uma série de benefícios que o tornam uma escolha ideal para aplicações de RF e microondas:

• Tangente de perda melhorada: Ao minimizar as perdas dielétricas, o RF-60TC melhora a qualidade do sinal e o desempenho geral do sistema.e redução da distorção do sinal.
• Transferência de calor melhorada: A alta condutividade térmica do RF-60TC permite uma dissipação de calor eficiente, levando a temperaturas de funcionamento mais baixas e maiores margens de projeto.A capacidade de transferência de calor melhorada prolonga a vida útil dos componentes ativos e aumenta a confiabilidade a longo prazo dos sistemas de RF.
• Estabilidade dimensional e baixa CTE do eixo Z: a baixa CTE e estabilidade dimensional do RF-60TC são cruciais para manter um desempenho consistente ao longo do tempo.A estabilidade dimensional do material suporta PCBs multicamadas com alto número de camadas, enquanto a baixa CTE do eixo Z reduz o risco de delaminação e garante um desempenho fiável em ambientes exigentes.
• Excelente adesão ao metal: o RF-60TC apresenta excelentes propriedades de adesão, particularmente a superfícies de cobre de baixo perfil e tratadas reversamente.Melhor integridade do sinal, e melhor desempenho global do sistema.
• DK estável sobre frequência e temperatura: RF-60TC mantém uma constante dielétrica estável em uma ampla faixa de frequência e variações de temperatura.tornando o RF-60TC uma escolha confiável para aplicações de RF e microondas exigentes.
• Baixa absorção de umidade: a absorção mínima de umidade do RF-60TC evita a degradação do desempenho em ambientes úmidos.mesmo em condições difíceis.

3Detalhes da montagem e construção do PCB:
O RF-60TC é ideal para empilhadeiras de PCB rígidas de 2 camadas.

• Capa de cobre 1: 35 μm
• RF-60TC Camada: 0,127 mm (5 mils)
• Camada de cobre 2: 35 μm

Essas especificações garantem a integridade do sinal ideal e a dissipação de calor eficiente, mantendo simultaneamente a estabilidade mecânica do conjunto de PCB.

Para além dos pormenores relativos ao empilhamento, a construção do PCB deve respeitar requisitos específicos:

• Dimensões dos painéis: As dimensões recomendadas são de 54,19 mm x 34,47 mm, com uma tolerância de +/- 0,15 mm.
• Minimo Trace/Espaço: Os requisitos mínimos de trace/espaço sãoDesculpe, mas parece que a resposta foi cortada novamente.
• O RF-60TC deve ser equipado com um sistema de transmissão de circuito integrado de alta precisão, que permita a transmissão de circuitos integrados de alta precisão.Recomenda-se consultar o fabricante do PCB para determinar as dimensões adequadas dos traços e do espaço.
• Tamanho do buraco: o tamanho do buraco deve ser concebido com base nos requisitos específicos do PCB e dos componentes utilizados.A consulta com o fabricante de PCB é essencial para determinar os tamanhos adequados dos furos.
• Espessura da placa acabada: a espessura da placa acabada dos PCB RF-60TC pode variar consoante a aplicação específica.É tipicamente determinado pela empilhadeira e pelos requisitos mecânicos do sistema.
• Peso de cobre: o peso de cobre recomendado para os PCB RF-60TC é de 35 μm (1 oz) para as camadas de cobre superior e inferior.
• Espessura de revestimento por via: a espessura de revestimento por via deve ser determinada de acordo com os requisitos específicos do projeto do PCB e as capacidades de fabrico do processo de fabrico de PCB escolhido..
• Finalização de superfície: O acabamento de superfície dos PCB RF-60TC pode ser selecionado com base nas necessidades específicas da aplicação.ENIG (Ouro de imersão em níquel sem eletricidade), e OSP (conservante orgânico solúvel).
• Detalhes sobre a tela de seda: os detalhes sobre a tela de seda, tais como designadores de componentes, logotipos e outras marcações, devem ser aplicados com base nos requisitos específicos do projeto do PCB.O tamanho e a localização dos elementos de serigrafia devem ser cuidadosamente considerados para evitar qualquer interferência com as marcas de sinal ou componentes críticos..

4Aplicações típicas:
O RF-60TC é adequado para uma ampla gama de aplicações de alta frequência, incluindo:

• Amplificadores de alta potência: A condutividade térmica excepcional do RF-60TC torna-o uma escolha ideal para projetos de amplificadores de alta potência.levando a temperaturas de funcionamento mais baixas e a um melhor desempenho e fiabilidade.
• Antenas miniaturizadas: as propriedades dielétricas superiores do RF-60TC e a estabilidade dimensional contribuem para o desenvolvimento de antenas miniaturizadas compactas e de alto desempenho.O material permite melhorias de ganhos e eficiências, reforçando os sistemas de comunicação sem fios.
• Leitor de GPS, Patch e RFID: RF-60TC melhora o desempenho dos sistemas de leitor de GPS, patch e RFID minimizando as perdas de sinal e garantindo uma recepção precisa do sinal e uma transmissão de dados confiável.
• Filtros, acopladores e divisores: A constante dielétrica estável e a baixa absorção de umidade do RF-60TC o tornam adequado para a construção de filtros, acopladores e divisores.Estes componentes exigem uma separação e distribuição de sinal precisas, e o RF-60TC oferece o desempenho e a fiabilidade elétricos necessários.
• Satélites: A excelente condutividade térmica, a estabilidade dimensional e a baixa absorção de umidade do RF-60TC tornam-no um material valioso para aplicações de satélite.Assegura um desempenho fiável nas condições adversas do espaço, contribuindo para o êxito dos sistemas de comunicação por satélite.

Conclusão:

O RF-60TC representa um avanço significativo nos materiais de alta frequência, oferecendo condutividade térmica excepcional, baixas perdas dielétricas e estabilidade dimensional.A sua combinação única de características e benefícios torna-a uma escolha óptima para uma gama de aplicações de RF e microondasAproveitando as vantagens do RF-60TC, como melhor qualidade do sinal, transferência de calor, estabilidade dimensional e desempenho confiável,Os designers podem desbloquear novas possibilidades em sistemas de RF de alta potênciaA RF-60TC está pronta para moldar o futuro da comunicação sem fio, permitindo sistemas de RF e microondas de alto desempenho.
