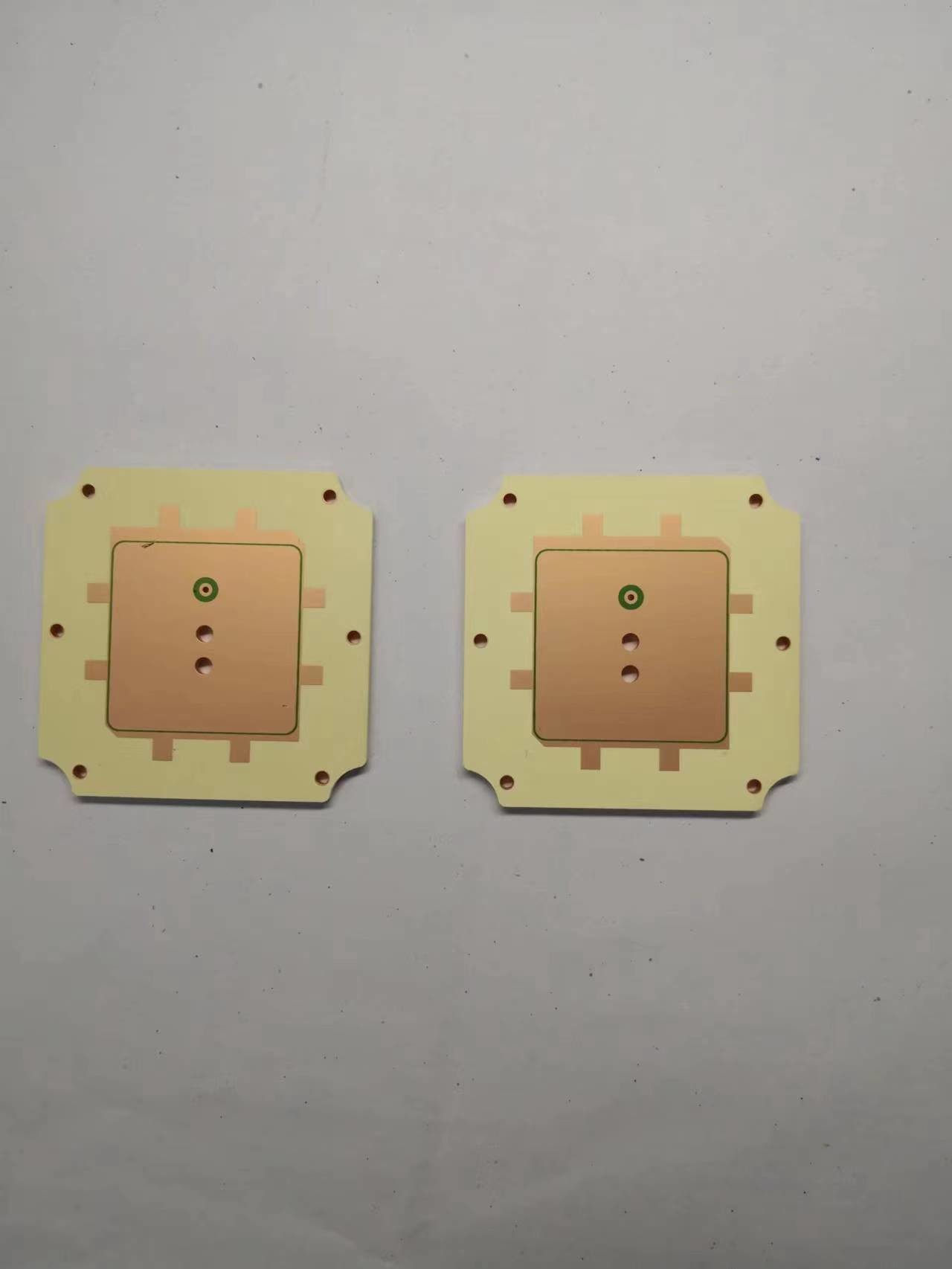

TP2000 PCB espessura finalizada 10 mm Duplo lado 1 oz peso de cobre cu com ENIG

Descrição de produto

No mundo dinâmico dos dispositivos eletrônicos, a escolha do material de placa de circuito impresso (PCB) pode fazer ou não o sucesso do seu projeto.Preparem-se para mergulhar no extraordinário reino do material de PCB TP2000, onde os desafios de alta temperatura e os objectivos de miniaturização encontram a sua combinação perfeita.

TP2000 Material de PCB revelado:

O material de PCB TP2000 mistura as forças da resina de éter de polifenileno e cerâmica (PPO), liberando uma série de características notáveis:

• Composição cerâmica/PPO: o TP2000 aproveita o poder combinado da resina cerâmica e da PPO, proporcionando excepcional estabilidade térmica, resistência mecânica e excelentes propriedades elétricas.
• Constante dielétrica e fator de dissipação: a constante dielétrica de 20 do TP2000 a 5 GHz garante uma integridade confiável do sinal, enquanto seu fator de dissipação impressionantemente baixo de 0.002 a 5 GHz minimiza a perda de sinal, mesmo em aplicações de alta frequência.
• Coeficiente térmico de DK (TCDK): com um TCDK de -55 ppm/°C, o TP2000 mantém um desempenho elétrico constante numa ampla gama de temperaturas,tornando-a uma escolha ideal para ambientes sensíveis à temperatura.
• Coeficiente de expansão térmica (CTE): TP2000 possui um CTE equilibrado, minimizando o estresse mecânico e mitigando problemas como deformação.e 40 ppm/°C na direcção z.

TP2000 PCB empilhamento e construção:
O material de PCB TP2000 brilha em desenhos de PCB rígidos de 2 camadas, oferecendo resistência mecânica e propriedades elétricas excepcionais.

o empilhamento típico:

• Camada de cobre 1: Uma camada robusta com espessura de cobre de 35 μm (1 oz) garante durabilidade e condutividade eficiente.
• TP2000 Core: O coração do PCB, um núcleo sólido com uma espessura de 394 mil (10 mm), garante estabilidade e confiabilidade.
• Camada de cobre 2: A camada final, também com espessura de cobre de 35 μm (1 oz), completa a empilhadeira, oferecendo um desempenho ideal.

Detalhes e especificações de construção:
Vamos aprofundar os detalhes de construção dos PCBs TP2000, revelando as principais especificações:

• Dimensões da placa: os PCB TP2000 são fabricados com dimensões de 92 mm x 350 mm, atingindo um equilíbrio entre o fator de forma compacto e as possibilidades de layout de circuito eficiente.
• Traça/Espaço Mínimo: O TP2000 permite projetos de roteamento complexos e precisos com uma largura mínima de traça de 8 mils e uma largura mínima de espaço de 9 mils.
• Tamanho mínimo do buraco: os PCB TP2000 podem acomodar diversos tipos de componentes e processos de montagem, suportando um tamanho mínimo do buraco de 1,0 mm.
• Espessura de revestimento: os PCB TP2000 garantem conexões elétricas sólidas e integridade óptima do sinal com uma espessura de revestimento de 20 μm.
• Finalização da superfície: o acabamento da superfície do ouro por imersão gracia os PCB TP2000, proporcionando uma superfície plana e resistente à corrosão para solda e fixação de componentes sem costura.
• Silkscreen e Solder Mask: os PCBs TP2000 adotam uma aparência limpa e polida, omitindo as camadas de silkscreen e solder mask superior e inferior, simplificando o processo de fabricação.
• Ensaios elétricos: Cada PCB TP2000 é submetido a um meticuloso teste elétrico de 100% para garantir os mais elevados padrões de qualidade e fiabilidade.

TP2000 Estatísticas de PCB:
Vamos mergulhar nas estatísticas que definem PCBs TP2000:

• Componentes: os PCB TP2000 suportam até 33 componentes, refletindo sua versatilidade e adaptabilidade a vários projetos de circuitos.
• Pads and Vias: os PCB TP2000 apresentam 61 pads, incluindo 36 pads de buraco e 25 pads SMT superiores, bem como 41 vias, facilitando interconexões suaves entre as camadas.
• Redes: os PCB TP2000 suportam 4 redes, permitindo um encaminhamento e uma gestão eficaz do sinal.
• Características e aplicações:

O material de PCB TP2000 oferece uma série de características que o tornam a escolha ideal para diversas aplicações:

• Resistência a altas temperaturas: O TP2000 prospera em ambientes de temperaturas extremas, com uma faixa de temperatura de uso a longo prazo de -100°C a +150°C, garantindo um desempenho e durabilidade excepcionais.
• Resistência à radiação: O TP2000 é resistente à irradiação, tornando-o adequado para ambientes propensos à radiação, como equipamentos aeroespaciais e médicos.
• Máquinabilidade: O TP2000 é facilmente usinável, suportando vários processos como perfuração, torneamento, moagem, corte e gravura.
• Aplicações de antenas miniaturizadas: as propriedades elétricas excepcionais e a estabilidade mecânica do TP2000 tornam-no uma excelente escolha para projetos de antenas miniaturizadas.

O material PCB TP2000 abre um mundo de possibilidades para aplicações de alta temperatura e miniaturizadas,Capacitar os engenheiros e designers a concretizar as suas visões com confiança e precisão.
