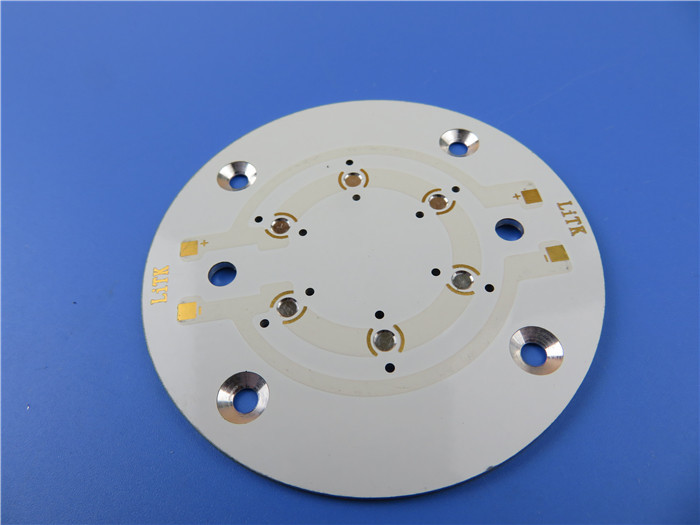

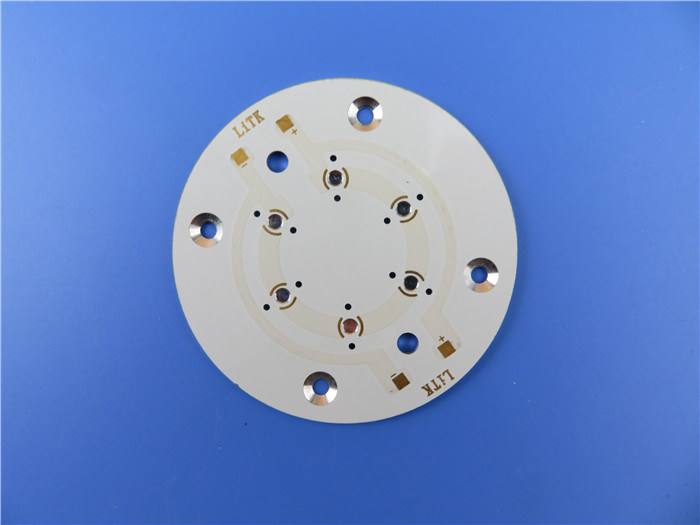

PWB do núcleo do metal construído na base de alumínio com furos do escareador e ouro da imersão

Quantidade de ordem mínima :	1	Preço :	USD20~30
Detalhes da embalagem :	Vácuo	Tempo de entrega :	5-6 dias de trabalho
Termos de pagamento :	T/T, Paypal	Habilidade da fonte :	45000 partes pelo mês

Lugar de origem:	China	Marca:	Bicheng Enterprise Limited
Certificação:	UL	Número do modelo:	BIC-0577-V5.77

Informação detalhada
Condutividade Térmica:	1W/MK material dielétrico, MCPCB	Altura final do PWB:	1.6mm ±0.16
Folha final externo:	1 oz	Acabamento de superfície:	Níquel Electroless sobre o ouro da imersão (ENIG) (1 níquel do µ” mais de 100” do µ)
Cor da máscara de solda:	Branco, PSR400 WT02	Cor da legenda componente:	nenhum silkscreen exigiu
teste:	Remessa prévia de teste elétrico 100%

Descrição de produto

Perfil geral

O PCB de núcleo metálico é um circuito de gestão térmica usado em iluminação LED que
O núcleo metálico pode ser de alumínio (núcleo de alumínio
A velocidade mais rápida de aquecimento
A transferência é no cobre, que é concebido sob a forma de separação termoelétrica.

Vantagens

1) A efetiva dissipação de calor reduz a temperatura de funcionamento do módulo
e prolonga a vida útil;
2) A densidade de potência e a fiabilidade melhoram 10%;
3) Reduzir a dependência dos dissipadores de calor e de outros equipamentos (incluindo os sistemas térmicos)
materiais de interface);
4) Reduzir o volume do produto;
5) Reduzir o custo do hardware e da montagem;
6) Combinação otimizada do circuito de alimentação e do circuito de controlo;
7) Substituir o substrato cerâmico frágil e obter uma melhor durabilidade mecânica;
8) Reduzir a temperatura de funcionamento do equipamento;

Aplicações

Iluminação LED, Regulador de interruptores, Conversor CC/AC, Comunicação electrónica
Equipamento, Circuito elétrico de filtro, Equipamento de automação de escritório, Motorista,
Controlador de motor, automóvel, etc.

Capacidade de PCB de núcleo metálico

- Não, não.	Parâmetro	Valor
1	Tipo de núcleo metálico	Alumínio, cobre, ferro
2	Modelo de núcleo metálico	A A1100, A5052, A6061, A6063, C1100
3	Revestimento de superfície	HASL, ouro de imersão, prata de imersão, OSP
4	Espessura do revestimento de superfície	HASL: Sn>2,54 μm, ENIG: Au 0,025-0,1 μm, Ni 2,5-5 μm
5	Número de camadas	1-4 camadas
6	Tamanho máximo da placa	23" x 46" (584mm × 1168mm)
7	Tamanho mínimo da placa	0.1969" x 0,1969" (5 mm × 5 mm)
8	Espessura da placa	0.0157" x 0,2362" (0,4-6,0mm)
9	Espessura de cobre	0.5OZ(17,5μm),1OZ(35μm),2OZ(70μm), 3OZ ((105μm), 4OZ ((140μm) a 10oz (350μm)
10	Largura mínima da via	5 milímetros (0,127 mm)
11	Espaço mínimo	5 milímetros (0,127 mm)
12	Tamanho mínimo do buraco	0.0197" (0,5 mm)
13	Tamanho máximo do buraco	Não há limite
14	Furações mínimas perfuradas	Espessura do PCB < 1,0 mm: 0,0394 " (1,0 mm)
14	Furações mínimas perfuradas	Espessura do PCB 1,2-3,0 mm: 0,0591" (1,5 mm)
15	Espessura da parede PTH	> 20 μm
16	Tolerância da PTH	± 0,00295" (0,075 mm)
17	Tolerância do NPTH	± 0,00197" (0,05 mm)
18	Desvio da posição do buraco	± 0,00394" (0,10 mm)
19	Esboço de Tolerância	Roteamento: ±0,00394" (0,1 mm)
19	Esboço de Tolerância	Punção: ±0,00591" (0,15 mm)
20	Ângulo de corte em V	30°, 45°, 60°
21	Tamanho de corte em V	0.1969" x 47.24" (5mm×1200mm)
22	Espessura do cartão de corte em V	0.0236" x 0,1181" (0,6-3mm)
23	Tolerância do ângulo de corte em V	± 5o
24	Verticalidade V-CUT	≤ 0,0059" (0,15 mm)
25	Esferas quadradas mínimas perfuradas	Espessura do PCB < 1,0 mm: 0,0315" x 0,0315" (0,8 x 0,8 mm)
25	Esferas quadradas mínimas perfuradas	Espessura do PCB 1,2-3,0 mm: 0,0394" x 0,0394" (1,0 x 1,0 mm)
26	PAD BGA mínimo	0.01378" (0,35mm)
27	Largura mínima da ponte da máscara de solda.	8mil (0,2032mm)
28	Espessura mínima da máscara de solda	> 13 μm (0,013 mm)
29	Resistência ao isolamento	1012ΩNormal
30	Força de descolagem	2.2N/mm
31	Flota de solda	260°C 3min
32	Voltagem de ensaio E	50-250 V
33	Conductividade térmica	0.8-8W/M.K.
34	Warp ou Twist	≤ 0,5%
35	Inflamabilidade	FV-0
36	Altura mínima do indicador do componente	0.0059" ((0.15mm)
37	Máscara de solda aberta mínima no pad	0.000394" (0,01 mm)
