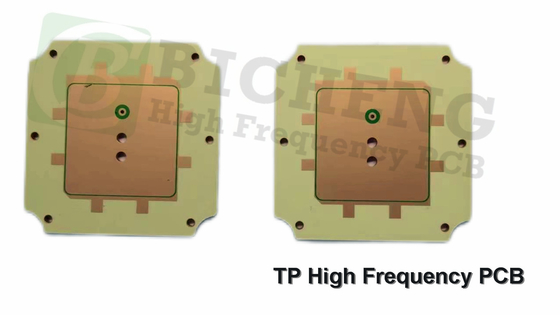

Wangling TP: um PCB termoplástico de alta frequência de ponta para eletrônicos avançados

Wangling TP: Um material termoplástico de alta frequência de ponta para eletrônicos avançados

Introdução:
A Wangling TP está a revolucionar a indústria electrónica com o seu material termoplástico de alta frequência.Os materiais do tipo TP apresentam uma camada dielétrica composta por cerâmica e resina de óxido de polifenileno (PPO), eliminando a necessidade de reforço de fibra de vidro.A característica distintiva do Wangling TP reside na sua capacidade de ajustar com precisão a constante dielétrica, manipulando a relação cerâmica-PPO resinaEste processo de produção especializado resulta num desempenho dielétrico excepcional e numa notável fiabilidade.O Wangling TP abrange material de superfície lisa sem revestimento de cobre, material revestido de cobre num dos lados e material revestido de cobre nos dois lados, respectivamente.

Características principais:

1.Constante dielétrica ajustável:
O Wangling TP permite que os engenheiros selecionem a constante dielétrica dentro de uma faixa versátil de 3 a 25, garantindo que ela atenda aos requisitos específicos de vários circuitos.A constante dielétrica permanece estável, com opções populares incluindo 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Além disso, o material apresenta baixas perdas dielétricas, com alterações mínimas à medida que a frequência aumenta, particularmente até 10 GHz.

2. Ampla gama de temperaturas de funcionamento:
Projetado para suportar condições difíceis, o Wangling TP possui uma faixa de temperatura de funcionamento de longo prazo que abrange de -100°C a +150°C.A sua excelente resistência a baixas temperaturas garante um desempenho fiável em ambientes extremamente friosNo entanto, deve ser exercida cautela, uma vez que as temperaturas superiores a 180°C podem causar deformação do material, delaminação da folha de cobre e desvios significativos no desempenho elétrico.

3- Versatilidade em espessura:
O Wangling TP oferece uma variedade de opções de espessura, começando por um ultrafinho 0,5 mm. Esta flexibilidade permite a personalização para atender aos requisitos de espessura específicos,adequando-se às diversas necessidades de aplicação.

4Resistência à radiação e baixa emissão de gases:
Com resistência à radiação inerente, o Wangling TP é uma escolha ideal para aplicações que encontram exposição à radiação.assegurar um desempenho fiável em ambientes exigentes.

5Ideal para aplicações avançadas:
O Wangling TP encontra uso ideal em aplicações avançadas, como antenas GPS, sistemas de mísseis, fusíveis e antenas miniaturizadas.As suas propriedades excepcionais e a sua fiabilidade tornam-no o material de escolha para tecnologias de ponta.

6- Adesão e capacidade de processamento melhoradas:
O Wangling TP supera os substratos cerâmicos tradicionais com revestimento a vácuo pela sua adesão superior entre a folha de cobre e a camada dielétrica.Esta adesão reforçada garante a fiabilidade a longo prazoAlém disso, o material é fácil de mecanizar, permitindo vários métodos de processamento, incluindo perfuração, torneamento, moagem, corte, gravação e muito mais.Estas capacidades ultrapassam o que pode ser alcançado com substratos cerâmicos convencionais.

Detalhes da construção do PCB:

O Wangling TP é comumente utilizado na construção de PCBs rígidos de 2 camadas.

Copper_layer_1: 35 μm
Núcleo TP1020: 0,8 mm
Copper_layer_2: 35 μm

Detalhes adicionais do PCB:

Conclusão:
A Wangling TP representa um avanço notável naalto-materiais termoplásticos de frequência, que oferecem desempenho e versatilidade incomparáveis, com sua constante dielétrica ajustável, ampla faixa de temperatura de funcionamento e adesão superior,Wangling TP é o material de escolha para aplicações exigentes em antenas GPSA sua fiabilidade, capacidade de processamento e disponibilidade em escala global tornam-na uma solução ideal para projetos eletrónicos avançados.Fique à frente da curva com a Wangling TP e desbloqueie novas possibilidades em aplicações de alta frequência.
