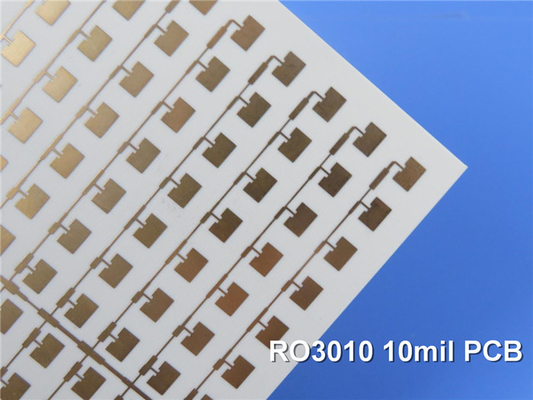

Rogers RO3010 PCBs 2 camadas 10 mil espessura lados duplos cobre com imersão prata

Desbloqueio de alto desempenho com PCBs Rogers RO3010

No mundo acelerado da eletrônica, onde a miniaturização e o desempenho de ponta são primordiais, os materiais das placas de circuito desempenham um papel crucial na realização de todo o potencial dos dispositivos modernos.Uma solução destacada é o Rogers RO3010 PCB, uma placa de circuito rígido de duas camadas que está revolucionando uma ampla gama de aplicações, desde radar automotivo até comunicações por satélite.

No coração do PCB RO3010 está o avançado material RO3010, um composto PTFE cheio de cerâmica que oferece uma combinação notável de propriedades elétricas, mecânicas e térmicas.

P: Quais são as principais características elétricas do material RO3010?
R: O material RO3010 possui um desempenho elétrico impressionante:

1. Constante dielétrica de 10,2 ± 0,30 a 10 GHz
2. Fator de dissipação de 0,0022 a 10 GHz
3. Essas especificações garantem uma excelente integridade do sinal e um desempenho de baixa perda em uma ampla gama de frequências.

Mas a capacidade do material vai muito além das suas características elétricas, o seu baixo coeficiente de expansão térmica, que varia de 13 ppm/°C na direcção X a 16 ppm/°C na direcção Z,garante um nível notável de estabilidade dimensional que é essencial para a miniaturização de circuitos e interconexões confiáveis.

P: Como o material RO3010 funciona em termos de gestão térmica?
R: O material RO3010 se destaca na gestão térmica:

1. Conductividade térmica de 0,95 W/mK, permitindo uma dissipação de calor eficiente
2. Alta temperatura de transição do vidro (Td > 500°C) para resistência a temperaturas extremas
3. Intervalo de temperatura operacional de -40°C a +85°C

Esta estabilidade térmica, juntamente com uma elevada temperatura de transição do vidro (Td > 500°C), torna o RO3010 uma escolha ideal para aplicações que exigem resiliência diante de temperaturas extremas.

A gestão térmica é outro aspecto crítico em que o material RO3010 brilha.permitindo a concepção de circuitos e componentes de alta potência que possam funcionar de forma fiável em condições exigentesEsta eficiência térmica é ainda complementada pela baixa absorção de umidade do material, de apenas 0,05%, garantindo um desempenho consistente mesmo em ambientes úmidos.

Os benefícios do material RO3010 não se limitam à sua proeza técnica; também oferece vantagens significativas em termos de fabricação e custo-eficácia.O seu preço económico e a sua adequação aos processos de produção de grande volume tornam-no uma escolha atraente para os fabricantes que procuram equilibrar o desempenho e a acessibilidade.

Quando se trata do projeto do PCB RO3010, a configuração de 2 camadas oferece uma plataforma versátil para uma ampla gama de aplicações.juntamente com uma espessura final de apenas 0.32mm, tornando-o uma solução ideal para projetos de espaço limitado.

P: Quais são alguns dos principais detalhes de construção do PCB RO3010?
R: O PCB RO3010 apresenta os seguintes detalhes de construção:

1. PCB rígido de duas camadas com camadas de cobre de 35 μm
2. De espessura de 0,32 mm
3. 1 oz de peso de cobre nas camadas exteriores
4. Traço/espaço mínimo de 4/6 mils e tamanho mínimo do buraco de 0,2 mm

De aplicações de radar automotivo e antenas de satélite de posicionamento global a sistemas de telecomunicações celulares e satélites de transmissão direta,O RO3010 PCB está pronto para ser uma mudança de jogo em uma ampla gama de indústriasÀ medida que a demanda por soluções de circuitos de alta performance, compactas e rentáveis continua a crescer,O Rogers RO3010 PCB destaca-se como um testemunho do poder da ciência e engenharia de materiais inovadores.
