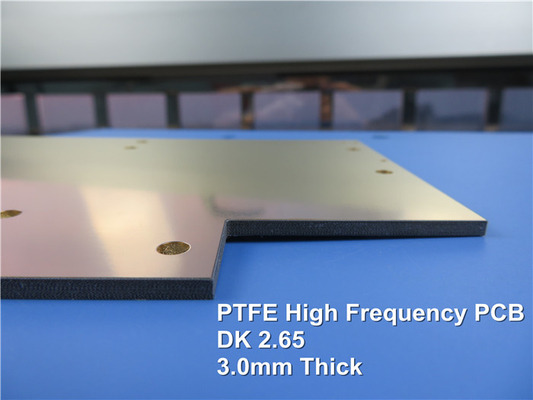

PCB de alta frequência à base de metaisPCB RF à base de alumínio e cobreOuro de imersão

(PCB's são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Breve Introdução

O substrato baseado em metal é uma combinação de materiais de alta frequência baseados em metal. A parte intermediária é composta por materiais de alta frequência como PTFE e outros.É revestido com folha de cobre, enquanto do outro lado, há um revestimento de uma base de cobre ou de uma base de alumínio, que serve para fins de blindagem ou dissipação de calor.A placa de circuito impresso (PCB) fabricada usando este tipo de material modificado é o que chamamos de PCB de alta frequência baseado em metal.

A série de materiais de alta frequência da Wangling, designadamente F4BM, F4BME, F4BTM, F4BTME, F4BTMS, fornece-nos uma base de alumínio ou de cobre.

Substratos de alumínio/cobre das séries F4BM e F4BME

Modelo	Base metálica	Proporção	Conductividade térmica	Espessuras disponíveis de base de cobre ou alumínio	Tolerância de espessura da base metálica	Tamanho disponível
F4BM217-AL	Base de alumínio	2.7	180 W/mK	0.48 mm, 0,98 mm, 1,48 mm, 1,98 mm, 2,98 mm, 3,98 mm, outras espessuras estão disponíveis para personalização	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BM220-AL
F4BM233-AL
F4BM245-AL
F4BM255-AL
F4BM265-AL
F4BM275-AL
F4BM294-AL
F4BM300-AL
F4BME217-AL
F4BME220-AL
F4BME233-AL
F4BME245-AL
F4BME255-AL
F4BME265-AL
F4BME275-AL
F4BME294-AL
F4BME300-AL
F4BM217-CU	Outros, de aço	8.9	380 W/mK
F4BM220-CU
F4BM233-CU
F4BM245-CU
F4BM255-CU
F4BM265-CU
F4BM275-CU
F4BM294-CU
F4BM300-CU
F4BME217-CU
F4BME220-CU
F4BME233-CU
F4BME245-CU
F4BME255-CU
F4BME265-CU
F4BME275-CU
F4BME294-CU
F4BME300-CU

F4BTMe F4BTSubstratos de alumínio/cobre da série ME

Modelo	Base metálica	Proporção	Conductividade térmica	Espessuras disponíveis de base de cobre ou alumínio	Tolerância de espessura da base metálica	Tamanho disponível
F4BTM298-AL	Base de alumínio	2.7	180 W/mK	0.48 mm, 0,98 mm, 1,48 mm, 1,98 mm, 2,98 mm, 3,98 mm, outras espessuras estão disponíveis para personalização	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BTM300-AL
F4BTM320-AL
F4BTM350-AL
F4BTME298-AL
F4BTME300-AL
F4BTME320-AL
F4BTME350-AL
F4BTM298-CU	Outros, de aço	8.9	380 W/mK
F4BTM300-CU
F4BTM320-CU
F4BTM350-CU
F4BTME298-CU
F4BTME300-CU
F4BTME320-CU
F4BTME350-CU

F4BSubstratos de alumínio/cobre da série TMS

Modelo	Base metálica	Proporção	Conductividade térmica	Espessuras disponíveis de base de cobre ou alumínio	Tolerância de espessura da base metálica	Tamanho disponível
F4BTMS220-AL	Base de alumínio	2.7	180 W/mK	0.48 mm, 0,98 mm, 1,48 mm, 1,98 mm, 2,98 mm, 3,98 mm, outras espessuras estão disponíveis para personalização	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BTMS233-AL
F4BTMS255-AL
F4BTMS265-AL
F4BTMS294-AL
F4BTMS300-AL
F4BTMS350-AL
F4BTMS430-AL
F4BTMS450-AL
F4BTMS615-AL
F4BTMS1000-AL
F4BTMS220-CU	Outros, de aço	8.9	380 W/mK
F4BTMS233-CU
F4BTMS255-CU
F4BTMS265-CU
F4BTMS294-CU
F4BTMS300-CU
F4BTMS350-CU
F4BTMS430-CU
F4BTMS450-CU
F4BTMS615-CU
F4BTMS1000-CU

A nossa capacidade de PCB (F4B **-AL, F4B**-CU)

Material de PCB:	PTFE, fibra de vidro ultra fina e ultra fina, cerâmica.
F4B Base de alumínio / cobre	F4B	DK (10GHz)	DF (10 GHz)
	F4BM**-AL	2.17 - 3.00	0.001 - 0.0018
	F4BME**-AL	2.17 - 3.00	0.001 - 0.0018
	F4BTM**-AL	2.98 - 3.50	0.0018 - 0.0025
	F4BTME**-AL	2.98 - 3.50	0.0018 - 0.0025
	F4BTMS**-AL	2.94 -10.2	0.0009-0.0022
	F4BM**-CU	2.17 - 3.00	0.001 - 0.0018
	F4BME**-CU	2.17 - 3.00	0.001 - 0.0018
	F4BTM**-CU	2.98 - 3.50	0.0018 - 0.0025
	F4BTME**-CU	2.98 - 3.50	0.0018 - 0.0025
	F4BTMS**-CU	2.94 -10.2	0.0009-0.0022
Número de camadas:	Mono-lado / mono-camada
Peso de cobre:	1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica	0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm ((160 mil), 5,08mm ((200mil), 6,35mm ((250mil)
Tamanho do PCB:	≤ 400 mm X 500 mm
Máscara de solda:	Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície:	cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc.
