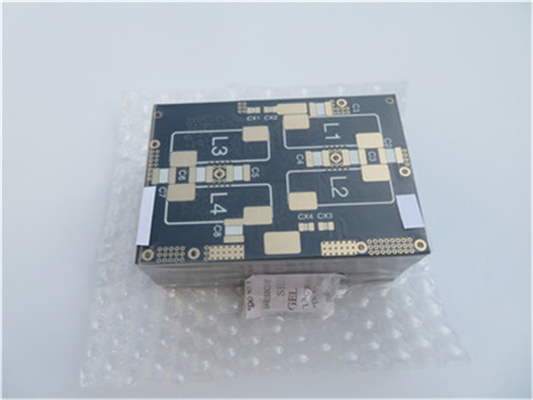

F4BM300 PCB de alta frequência substrato de PTFE de 0,6 mm 2 oz de cobre com ouro de imersão
(PCB's são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Breve Introdução
Este PCB apresenta um design quadrado com dimensões de 85 mm x 85 mm, utilizando um layout de dois lados que contém duas camadas de cobre.enquanto os componentes de buraco não estão incluídos neste projeto.
O empilhamento de camadas consiste em uma camada superior feita de cobre de 70 μm (2 onças) começando com revestimento de 1 onça, juntamente com um material de núcleo F4BM300 durável que tem uma espessura de 0,508 mm.A camada inferior também incorpora 70 μm de cobre com revestimento, garantindo um desempenho fiável.
O acabamento da superfície é de ouro de imersão, o que aumenta a soldabilidade e proporciona uma excelente proteção contra a corrosão.oferecendo durabilidade e aparência elegante, salvaguardando a circuitação subjacente.
Aqui estão os detalhes na tabela abaixo.
Tamanho do PCB | 85 x 85 mm = 1 PCS |
Tipo de placa | PCB de dupla face |
Número de camadas | 2 camadas |
Componentes montados na superfície | - Sim, sim. |
Através de componentes furados | Não |
Capacidade de produção | cobre ------- 70um (1 oz+placa) camada superior |
F4BM300 - 0,508 mm | |
cobre ------- 70um ((1 oz + chapa) BOT | |
TECNOLOGIA | |
Traços mínimos e espaço: | 5 mil / 8 mil |
Orifícios mínimos/máximos: | 0.3 mm / 1,2 mm |
Número de buracos diferentes: | 5 |
Número de furos: | 79 |
Número de cavilhas moídas: | 2 |
Número de recortes internos: | 2 |
Controle de impedância: | - Não. |
Número do dedo dourado: | 0 |
MATERIAL do quadro | |
Epoxi de vidro: | F4BM300 DK 3.0 |
Folha final externa: | 2 onças |
Folha final interna: | N/A |
Altura final do PCB: | 00,6 mm ± 10% |
Revestimento e revestimento | |
Revestimento de superfície | Ouro de imersão |
Máscara de solda Aplicar para: | Em cima |
Cor da máscara de solda: | Negro |
Tipo de máscara de solda: | - Não. |
CONTOUR/CUTTING | Roteamento |
Marcação | |
Lado da lenda do componente | Em cima |
Cor da legenda do componente | Branco |
Nome ou logotipo do fabricante: | Marcado no quadro num condutor e com pernas Área livre |
VIA | Não revestido por um buraco (PTH), tamanho mínimo 0,3 mm. |
Classificação de inflamabilidade | A homologação é concedida pelo fabricante. |
Tolerância de dimensões | |
Dimensão do contorno: | 0.0059" |
Revestimento de placas: | 0.0029" |
Tolerância de perfuração: | 0.002" |
Teste | 100% de ensaio eléctrico antes da remessa |
Tipo de obra de arte a fornecer | Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | Em todo o mundo. |
F4BMFrequência elevadaLaminados
Os laminados da série F4BM são fabricados através da formulação científica e da prensagem rigorosa de uma combinação de tecido de fibra de vidro, resina de politetrafluoroetileno e filme de politetrafluoroetileno.O seu desempenho eléctrico é melhorado em comparação com o F4BO produto pode substituir produtos estrangeiros semelhantes.
Características e benefícios
- Opções disponíveis: 2.17 a 3.0, DK personalizável
- Baixa perda.
-F4BME emparelhado com folha de cobre RTF, excelente desempenho PIM
- Dimensões variadas, econômicas
- Resistência à radiação, baixa emissão de gases
- Produção em larga escala, comercializada e de elevado custo-benefício
Aplicações típicas
Microondas, RF, radar
Componentes passivos de mudança de fase
Outros aparelhos de ar condicionado
Rede de alimentação, antena de matriz em fase
Comunicação por satélite, antena da estação base
O nossoCapacidade de PCB (F4BM)
Material de PCB: | Laminados revestidos de cobre de tecido de fibras de vidro de PTFE | ||
Designação (F4BM) | F4BM | DK (10GHz) | DF (10 GHz) |
F4BM217 | 2.17±0.04 | 0.0010 | |
F4BM220 | 2.20±0.04 | 0.0010 | |
F4BM233 | 2.33±0.04 | 0.0011 | |
F4BM245 | 2.45±0.05 | 0.0012 | |
F4BM255 | 2.55±0.05 | 0.0013 | |
F4BM265 | 2.65±0.05 | 0.0013 | |
F4BM275 | 2.75±0.05 | 0.0015 | |
F4BM294 | 2.94±0.06 | 0.0016 | |
F4BM300 | 3.00±0.06 | 0.0017 | |
Número de camadas: | PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido | ||
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
Espessura dielétrica (ou espessura global) | 0.127mm (dielectrico), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
Tamanho do PCB: | ≤ 400 mm X 500 mm | ||
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. | ||
Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc. |
Ficha de dados(F4BM)
Parâmetros técnicos do produto | Modelo de produto e ficha de dados | |||||||||||
Características do produto | Condições de ensaio | Unidade | F4BM217 | F4BM220 | F4BM233 | F4BM245 | F4BM255 | F4BM265 | F4BM275 | F4BM294 | F4BM300 | |
Constante dielétrica (típica) | 10 GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
Tolerância constante dielétrica | / | / | ± 0.04 | ± 0.04 | ± 0.04 | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.06 | ± 0.06 | |
Tangente de perdas (típica) | 10 GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
20 GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
Coeficiente de temperatura constante dielétrica | -55oC-150oC | PPM/°C | - 150 | -142 | - 130 | - 120 | -110 | - 100 | - 92 | - 85 | - 80 | |
Resistência ao descascamento | 1 OZ F4BM | N/mm | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | |
1 OZ F4BME | N/mm | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | ||
Resistividade de volume | Condição normal | MΩ.cm | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | |
Resistividade de superfície | Condição normal | MΩ | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | |
Força elétrica (direção Z) | 5KW,500V/s | KV/mm | > 23 | > 23 | > 23 | > 25 | > 25 | > 25 | > 28 | > 30 | > 30 | |
Voltagem de ruptura (direção XY) | 5KW,500V/s | KV | > 30 | > 30 | > 32 | > 32 | > 34 | > 34 | > 35 | > 36 | > 36 | |
Coeficiente de expansão térmica | Direção XY | -55oC a 288oC | ppm/oC | 25, 34 | 25, 34 | 22, 30 | 20, 25 | 16, 21 | 14, 17 | 14, 16 | 12, 15 | 12, 15 |
Direcção Z | -55oC a 288oC | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
Estresse térmico | 260°C, 10s,3 vezes | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | ||
Absorção de água | 20 ± 2 °C, 24 horas | % | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | |
Densidade | Temperatura ambiente | g/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
Temperatura de funcionamento a longo prazo | Câmara de baixa e alta temperatura | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
Conductividade térmica | Direcção Z | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
PIM | Aplicável apenas ao F4BME | dBc | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | |
Inflamabilidade | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
Composição do material | / | / | PTFE, tecido de fibra de vidro F4BM emparelhado com folha de cobre ED, F4BME emparelhado com folha de cobre tratada reversa (RTF). |
