F4BTM320 PCB de alta frequência 2 oz Substrato de cobre de 1,27 mm com ouro de imersão

produtos

F4BTM320 PCB de alta frequência 2 oz Substrato de cobre de 1,27 mm com ouro de imersão

Informações detalhadas

Descrição do produto

Informações detalhadas

Descrição do produto

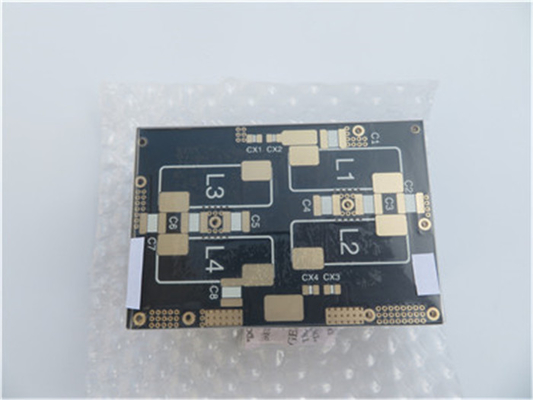

F4BTM320PCB de alta frequência 2 oz de cobre 1.27mmSubstratosCom o ouro de imersão

(PCB's são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Breve Introdução

Este PCB tem um tamanho de 110 mm x 76 mm e é projetado como um layout de dois lados com duas camadas.A camada de empilhamento inclui uma camada superior de 70 μm (2 oz) de cobre com 1oz de revestimento inicial, suportado por um material de núcleo robusto F4BTM320 de espessura de 1,27 mm e uma camada inferior das mesmas especificações de cobre para um desempenho consistente.

O PCB permite uma largura mínima de 5 milímetros e um espaçamento mínimo de 9 milímetros, facilitando um design de circuito preciso.assegurando uma excelente solderabilidade e durabilidadeOs lados superior e inferior são revestidos com uma máscara de soldadura preta, proporcionando proteção e apelo estético, enquanto a tela de seda branca é aplicada no lado superior para uma rotulagem e identificação claras.

Aqui estão os detalhes na tabela abaixo.

Tamanho do PCB	110 mm x 76 mm = 1 para cima
Tipo de placa	PCB de dupla face
Número de camadas	2 camadas
Componentes montados na superfície	- Sim, sim.
Através de componentes furados	Não
Capacidade de produção	cobre ------- 70 um ((1 oz+placa) camada superior
	F4BTM320 - 1,27 mm
	cobre ------- 70 um ((1 oz + placa) BOT
TECNOLOGIA
Traços mínimos e espaço:	5 mil / 9 mil
Orifícios mínimos/máximos:	0.35 mm / 1,0 mm
Número de buracos diferentes:	4
Número de furos:	61
Número de cavilhas moídas:	0
Número de recortes internos:	0
Controle de impedância:	- Não.
Número do dedo dourado:	0
MATERIAL do quadro
Epoxi de vidro:	F4BTM320 DK3.2
Folha final externa:	2 onças
Folha final interna:	N/A
Altura final do PCB:	1.4 mm
Revestimento e revestimento
Revestimento de superfície	Ouro de imersão
Máscara de solda Aplicar para:	Lado superior e lado inferior
Cor da máscara de solda:	Negro
Tipo de máscara de solda:	N/A
CONTOUR/CUTTING	Roteamento
Marcação
Lado da lenda do componente	Lado superior
Cor da legenda do componente	Branco
Nome ou logotipo do fabricante:	N/A
VIA	Revestido por um buraco (PTH), de tamanho mínimo de 0,35 mm.
Classificação de inflamabilidade	A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno:	0.0059"
Revestimento de placas:	0.0029"
Tolerância de perfuração:	0.002"
Teste	100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer	Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo.

F4BTM320 PCB de alta frequência 2 oz Substrato de cobre de 1,27 mm com ouro de imersão 0

F4BTMFrequência elevadaLaminados

Os laminados da série F4BTM são fabricados por formulação científica de tecido de fibra de vidro, preenchimento nano-cerâmico e resina de politetrafluoroetileno, seguidos por processos de prensagem rigorosos.A série é baseada na camada dielétrica F4BM, com a adição de cerâmicas de alto dieletricidade e nano-nível de baixa perda, resultando em uma constante dieletrica mais elevada, melhor resistência ao calor, menor coeficiente de expansão térmica,maior resistência ao isolamentoA folha de cobre opcional está disponível com cobre ED em espessuras de 0,5 oz, 1 oz, 1,5 oz e 2 oz.

Características e benefícios

DK 2.98-3.5 opcional

Adicionar cerâmica melhora o desempenho

Excelentes indicadores PIM

De espessura variando de 0,254 mm a 12 mm

Tamanho diversificado de 460 mm x 610 mm a 914 mm x 1220 mm

Economia de custos

Comercialização para produção em massa

Desempenho de alto custo

Anti-radiação

Baixo nível de escape

O nossoCapacidade de PCB (F4BTM)

Material de PCB:	PTFE / tecido de fibra de vidro / preenchimento nanocerâmico
Designação (F4BTM)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTM298	2.98±0.06	0.0018
	F4BTM300	3.0±0.06	0.0018
	F4BTM320	3.2±0.06	0.0020
	F4BTM350	3.5±0.07	0.0025
Número de camadas:	PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica (ou espessura global)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Tamanho do PCB:	≤ 400 mm X 500 mm
Máscara de solda:	Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície:	cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc.

F4BTM320 PCB de alta frequência 2 oz Substrato de cobre de 1,27 mm com ouro de imersão 1

Ficha de dados(F4BTM)

Parâmetros técnicos do produto				Modelos de produtos e folha de dados
Características do produto		Condições de ensaio	Unidade	F4BTM298	F4BTM300	F4BTM320	F4BTM350
Constante dielétrica (típica)		10 GHz	/	2.98	3.0	3.2	3.5
Tolerância constante dielétrica		/	/	± 0.06	± 0.06	± 0.06	± 0.07
Tangente de perdas (típica)		10 GHz	/	0.0018	0.0018	0.0020	0.0025
Tangente de perdas (típica)		20 GHz	/	0.0023	0.0023	0.0026	0.0035
Coeficiente de temperatura constante dielétrica		-55 oC a 150 oC	PPM/°C	- 78	- 75	- 75	- 60
Resistência ao descascamento		1 OZ F4BTM	N/mm	> 1.6	> 1.6	> 1.6	> 1.6
Resistência ao descascamento		1 OZ F4BTME	N/mm	> 1.4	> 1.4	> 1.4	> 1.4
Resistividade de volume		Condição normal	MΩ.cm	≥ 1 × 10^7	≥ 1 × 10^7	≥ 1 × 10^7	≥ 1 × 10^7
Resistividade de superfície		Condição normal	MΩ	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6
Força elétrica (direção Z)		5KW,500V/s	KV/mm	> 26	> 30	> 32	> 32
Voltagem de ruptura (direção XY)		5KW,500V/s	KV	> 34	> 35	> 40	> 40
Coeficiente de expansão térmica	Direção XY	-55oC a 288oC	ppm/oC	15,16	15,16	13,15	10,12
Coeficiente de expansão térmica	Direcção Z	-55oC a 288oC	ppm/oC	78	72	58	51
Estresse térmico		260°C, 10s,3 vezes		Sem delaminação	Sem delaminação	Sem delaminação	Sem delaminação
Absorção de água		20 ± 2 °C, 24 horas	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Densidade		Temperatura ambiente	g/cm3	2.25	2.25	2.20	2.20
Temperatura de funcionamento a longo prazo		Câmara de baixa e alta temperatura	°C	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260
Conductividade térmica		Direcção Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Apenas aplicável ao F4BTME	dBc	≤ 160	≤ 160	≤ 160	≤ 160
Inflamabilidade		/	UL-94	V-0	V-0	V-0	V-0
Composição do material		/	/	PTFE, tecido de fibra de vidro, nanocerâmica F4BTM emparelhado com folha de cobre ED, F4BTME emparelhado com folha de cobre tratada reversa (RTF).
