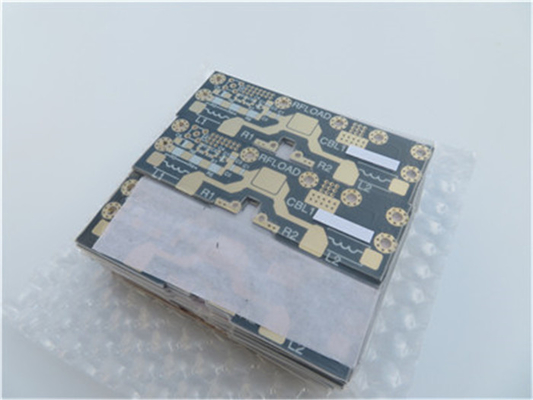

F4BTME320PCB de alta frequência 2 oz de cobre1.0mmDe espessuraCom o ouro de imersão
(PCB's são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Breve Introdução
Esta é uma placa de circuito impresso de alta frequência de 2 camadas construída em substratos Wangling F4BTME320.Ele suporta componentes de montagem de superfície no lado superior, enquanto os componentes de furo não são utilizados neste projeto.
As especificações tecnológicas destacam uma largura mínima de 4 milímetros e um espaçamento mínimo de 6 milímetros, permitindo um design de circuito preciso.que não só melhora a soldabilidade, mas também proporciona uma excelente resistência à corrosãoAlém disso, uma máscara de solda preta é aplicada na parte superior do PCB, oferecendo durabilidade e uma estética atraente, salvaguardando o circuito subjacente dos fatores ambientais.
Aqui estão os detalhes na tabela abaixo.
Tamanho do PCB | 70 x 70 mm = 1 PCS |
Tipo de placa | PCB de dupla face |
Número de camadas | 2 camadas |
Componentes montados na superfície | - Sim, sim. |
Através de componentes furados | Não |
Capacidade de produção | cobre ------- 70 um ((1 oz+placa) camada superior |
F4BTME320 - 1,0 mm | |
cobre ------- 70um ((1 oz + chapa) BOT | |
TECNOLOGIA | |
Traços mínimos e espaço: | 4 mil / 6 mil |
Orifícios mínimos/máximos: | 0.4 mm / 1,2 mm |
Número de buracos diferentes: | 7 |
Número de furos: | 92 |
Número de cavilhas moídas: | 2 |
Número de recortes internos: | 1 |
Controle de impedância: | - Não. |
Número do dedo dourado: | 0 |
MATERIAL do quadro | |
Epoxi de vidro: | F4BTME320 Dk3.2 |
Folha final externa: | 2 onças |
Folha final interna: | N/A |
Altura final do PCB: | 1.1 mm ± 10% |
Revestimento e revestimento | |
Revestimento de superfície | Ouro de imersão |
Máscara de solda Aplicar para: | Em cima, preto. |
Cor da máscara de solda: | - Não. |
Tipo de máscara de solda: | - Não. |
CONTOUR/CUTTING | Roteamento |
Marcação | |
Lado da lenda do componente | Em cima |
Cor da legenda do componente | Branco |
Nome ou logotipo do fabricante: | Marcado no quadro num condutor e com pernas Área livre |
VIA | Revestido por um buraco (PTH), tamanho mínimo 0,4 mm. |
Classificação de inflamabilidade | A homologação é concedida pelo fabricante. |
Tolerância de dimensões | |
Dimensão do contorno: | 0.0059" |
Revestimento de placas: | 0.0029" |
Tolerância de perfuração: | 0.002" |
Teste | 100% de ensaio eléctrico antes da remessa |
Tipo de obra de arte a fornecer | Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | Em todo o mundo. |
Laminados de alta frequência F4BTME
Os laminados de alta frequência F4BTME são feitos de tecido de fibra de vidro, preenchimento nanocerâmico e resina de politetrafluoroetileno após preparação científica e estricta prensagem por processo.
Esta série de produtos é baseada na camada dielétrica F4BM e os materiais são adicionados com cerâmica nanoescala de alta dielétrica e baixa perda, obtendo assim uma constante dielétrica mais elevada,melhor resistência ao calor, menor coeficiente de expansão térmica, maior resistência ao isolamento, melhor condutividade térmica, mantendo as características de baixa perda.
O F4BTME é revestido com folha de cobre tratada reversa (RTF) que tem excelente índice PIM, controle de linha mais preciso e menor perda de condutor, espessura opcional disponível com 0,5 oz e 1 oz.
Ficha de dados (F4BTME)
Parâmetros técnicos do produto | Modelo de produto e ficha de dados | |||||||||||
Características do produto | Condições de ensaio | Unidade | F4BME217 | F4BME220 | F4BME233 | F4BME245 | F4BME255 | F4BME265 | F4BME275 | F4BME294 | F4BME300 | |
Constante dielétrica (típica) | 10 GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
Tolerância constante dielétrica | / | / | ± 0.04 | ± 0.04 | ± 0.04 | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.06 | ± 0.06 | |
Tangente de perdas (típica) | 10 GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
20 GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
Coeficiente de temperatura constante dielétrica | -55oC-150oC | PPM/°C | - 150 | -142 | - 130 | - 120 | -110 | - 100 | - 92 | - 85 | - 80 | |
Resistência ao descascamento | 1 OZ F4BM | N/mm | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | |
1 OZ F4BME | N/mm | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | ||
Resistividade de volume | Condição normal | MΩ.cm | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | |
Resistividade de superfície | Condição normal | MΩ | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | |
Força elétrica (direção Z) | 5KW,500V/s | KV/mm | > 23 | > 23 | > 23 | > 25 | > 25 | > 25 | > 28 | > 30 | > 30 | |
Voltagem de ruptura (direção XY) | 5KW,500V/s | KV | > 30 | > 30 | > 32 | > 32 | > 34 | > 34 | > 35 | > 36 | > 36 | |
Coeficiente de expansão térmica | Direção XY | -55oC a 288oC | ppm/oC | 25, 34 | 25, 34 | 22, 30 | 20, 25 | 16, 21 | 14, 17 | 14, 16 | 12, 15 | 12, 15 |
Direcção Z | -55oC a 288oC | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
Estresse térmico | 260°C, 10s,3 vezes | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | ||
Absorção de água | 20 ± 2 °C, 24 horas | % | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | |
Densidade | Temperatura ambiente | g/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
Temperatura de funcionamento a longo prazo | Câmara de baixa e alta temperatura | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
Conductividade térmica | Direcção Z | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
PIM | Aplicável apenas ao F4BME | dBc | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | ≤ 150 | |
Inflamabilidade | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
Composição do material | / | / | PTFE, tecido de fibra de vidro F4BM emparelhado com folha de cobre ED, F4BME emparelhado com folha de cobre tratada reversa (RTF). |
O nossoCapacidade de PCB (F4BTME)
Material de PCB: | PTFE / tecido de fibra de vidro / preenchimento nanocerâmico | ||
Designação (F4BTME) | F4BTM | DK (10GHz) | DF (10 GHz) |
F4BTME298 | 2.98±0.06 | 0.0018 | |
F4BTME300 | 3.0±0.06 | 0.0018 | |
F4BTME320 | 3.2±0.06 | 0.0020 | |
F4BTME350 | 3.5±0.07 | 0.0025 | |
Número de camadas: | PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido | ||
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
Espessura dielétrica (ou espessura global) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
Tamanho do PCB: | ≤ 400 mm X 500 mm | ||
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. | ||
Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc. |
