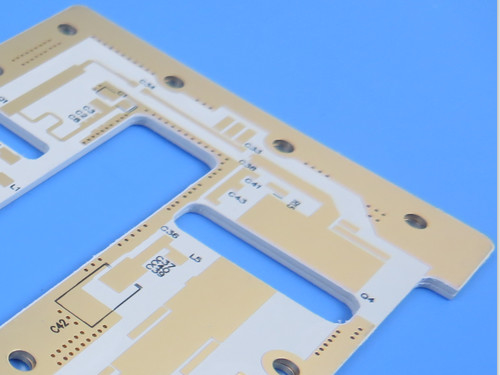

RO3035 PCB de duas camadas: uma solução de alta frequência para radar automotivo

O PCB de 2 camadas RO3035: desbloqueio de desempenho de alta frequência para aplicações de próxima geração

À medida que as indústrias como comunicações 5G, radares automotivos e sistemas de satélites continuam a crescer, a demanda por placas de circuito de alto desempenho aumentou significativamente.Para satisfazer estas exigências, são necessários materiais de ponta e engenharia precisa para proporcionar um desempenho fiável em ambientes de alta frequência. ORO3035 PCB de duas camadas, construído comRodgers RO3035 laminados PTFE cerâmicos, é uma solução recentemente lançada, concebida especificamente para estas aplicações.e desempenho de alta frequência para atender aos requisitos dos projetos modernos.

Neste artigo, exploraremos osconstrução,Características,Benefícios, eAplicaçõesA Comissão propõe a criação de uma base de dados para a análise dos resultados do estudo.

O que é o RO3035 PCB de duas camadas?

ORO3035 PCB de duas camadasé uma placa de circuito de alta frequência projetada para aplicações que exigem precisão, confiabilidade e estabilidade térmica.Laminados Rogers RO3035, que são materiais PTFE cerâmicos conhecidos pelas suas excelentes propriedades eléctricas e mecânicas.Série RO3000, tornando-os ideais para RF (radiofrequência), microondas e aplicações 5G.

O PCB possui umEmpilhadeira rígida de duas camadas, um ultra fino5 mil substratos, e um produto altamente durávelacabamento da superfície em ouro de imersãoCombinado com processos de fabricação avançados, este PCB oferece o desempenho e a fiabilidade necessários para tecnologias de ponta.

Especificações técnicas

A seguir, uma desagregação pormenorizada dosRO3035 PCB de duas camadas:

1Construção de PCB

1. Material de base: Rogers RO3035 (laminado PTFE cerâmico)
2. Número de camadas: 2 camadas
3. Dimensões do quadro: 67,1 mm x 57,6 mm (2 tipos, 2 peças)
4. Espessura do quadro acabado: 0,2 mm
5. Peso de cobre: 1 oz (35 μm) por camada exterior
6. Traço/Espaço mínimo: 4/5 mil
7. Tamanho mínimo do buraco: 0,2 mm
8. Via espessura do revestimento: 20 μm
9. Revestimento de superfície: Ouro de imersão (para soldabilidade superior e resistência à corrosão)
10. Máscara de solda e tela de seda: Nenhum (design de placa nua para melhorar o desempenho de alta frequência)
11. Ensaios elétricos: 100% de ensaios antes da expedição para garantir a qualidade

2. PCB empilhamento

Camada de cobre 1: 35 μm

Rodgers RO3035 Substrato: 5 mil (0,127 mm)

Camada de cobre 2: 35 μm

Este empilhamento fornece excelente integridade do sinal, baixas perdas e impedância estável, tornando-o adequado para projetos de alta frequência.

3. Propriedades do material

1. ORodgers RO3035O laminado tem as seguintes propriedades:
2. Constante dielétrica (Dk): 3,5 ± 0,05 a 10 GHz/23°C
3. Fator de dissipação (Df): 0,0015 a 10 GHz/23°C
4. Temperatura de decomposição térmica (Td): > 500°C
5. Conductividade térmica: 0,5 W/mK
6. Absorção de umidade: 0,04%
7. Coeficiente de expansão térmica (CTE):

• Eixo X/Y: 17 ppm/°C
• Eixo Z: 24 ppm/°C

Essas propriedades garantem que a placa funcione de forma consistente em ambientes com altas frequências e temperaturas extremas.

Características fundamentais

Projetado para aplicações de alta frequência

• O PCB RO3035 é otimizado para aplicações até30 ∼ 40 GHz, assegurando uma excelente integridade do sinal com perdas mínimas.

Estabilidade térmica excepcional

• Com umtemperatura de decomposição térmica (Td)A placa oferece uma estabilidade dimensional e fiabilidade superiores.

Revestimento de superfície de ouro por imersão

• Oacabamento em ouro de imersãoMelhora a soldabilidade e proporciona resistência à corrosão, garantindo a fiabilidade a longo prazo em ambientes adversos.

Fabricação de precisão

• O4/5 mil traços/espaçoe0Tamanho mínimo do orifício de 0,2 mmsatisfazer as necessidades de projetos avançados, proporcionando precisão e consistência.

Escalabilidade para projetos híbridos

• O material RO3035 permite a integração com outros materiais de PCB, tornando-o ideal para projetos híbridos de várias camadas.

Benefícios do PCB de duas camadas RO3035

ORO3035 PCB de duas camadasoferece várias vantagens que o tornam a escolha preferida para os engenheiros que trabalham em sistemas avançados:

1. Desempenho de Alta Frequência

• Oconstante dielétrica estável (Dk)eFator de dissipação baixo (Df)O material RO3035 garante uma excelente integridade do sinal, mesmo em altas frequências, o que torna a placa adequada para aplicações de RF e microondas, onde a precisão é crítica.

2Confiabilidade térmica e mecânica

• O PCB é altamente resistente às flutuações de temperatura e às tensões mecânicas.baixa absorção de umidadeeAlta condutividade térmicagarantir que a placa permanece fiável, mesmo em ambientes extremos.

3Fabricação eficiente em termos de custos

• O material RO3035 é compatível com processos de fabricação em volume, permitindo que o quadro seja produzido a um preço económico sem comprometer a qualidade.

4- Flexibilidade na concepção

• A capacidade de integração do material com outros laminados torna-o adequado para projetos híbridos de várias camadas.Esta flexibilidade é particularmente útil para aplicações que exigem constantes dielétricas variáveis.

5Durabilidade a longo prazo

• Oacabamento da superfície em ouro de imersãogarante que a placa permanece livre de corrosão e solúvel ao longo do tempo, melhorando a sua vida útil global.

Aplicações do PCB de duas camadas RO3035

ORO3035 PCB de duas camadasé ideal para uma ampla gama de aplicações de alta frequência e alta fiabilidade, incluindo:

Sistemas de radar para automóveis

• Utilizado em sistemas avançados de assistência ao condutor (ADAS) e veículos autónomos, onde a precisão e a fiabilidade são fundamentais.

Telecomunicações 5G

• Suporta amplificadores de potência, antenas e sistemas MIMO maciços, permitindo redes 5G mais rápidas e confiáveis.

Comunicações por satélite

• Assegura uma transmissão de sinal fiável para sistemas GPS, satélites de transmissão direta e antenas de satélite de posicionamento global.

Antenas de comunicação sem fios

• Perfeito para antenas e outros sistemas de comunicação sem fio, onde é essencial uma baixa perda de sinal.

Backplanes de potência

• Utilizado em sistemas eletrónicos complexos para assegurar uma distribuição de energia eficiente e fiável.

Dispositivos IoT e leitores remotos de medidores

• Ideal para aplicações IoT que exigem baixa perda de energia e alta confiabilidade em projetos compactos.

Por que escolher o PCB RO3035?

ORO3035 PCB de duas camadasÉ uma excelente escolha para engenheiros e fabricantes que procuram precisão, fiabilidade e desempenho de alta frequência.Propriedades de material estáveis,resistência térmica, ecusto-eficáciaA integração deste PCB nos seus projetos permite aos engenheiros garantirem um desempenho consistente, mesmo nos ambientes mais exigentes.

Conclusão

ORO3035 PCB de duas camadasestabelece um novo padrão para placas de circuito de alta frequência.Laminados Rogers RO3035, combina propriedades avançadas de materiais com fabricação de precisão para oferecer desempenho e confiabilidade excepcionais.Este PCB fornece aos engenheiros as ferramentas necessárias para criar projetos de próxima geração.

Se você está pronto para levar seus projetos para o próximo nível, oRO3035 PCB de duas camadasContacte-nos hoje para saber mais ou fazer um pedido!
