Por que o TLX-9 PCB é a escolha certa?

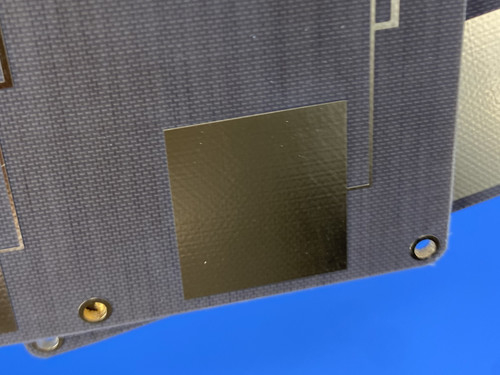

Estou entusiasmado por partilhar o nosso recém-enviado2 camadas de PCB TLX-9Foi projetado para ser confiável, eficiente e perfeito para aplicações de alta frequência comoAntenas, amplificadores e componentes de RFConstruído comMaterial tacônico TLX-9, este PCB oferece baixa perda de sinal, excelente estabilidade térmica e alta durabilidade.

Deixe-me explicar o que torna este PCB tão bom e como ele pode ajudá-lo.

Como foi feito este PCB

Este PCB foi cuidadosamente construído para garantir um alto desempenho.

• Materiais: TLX-9, conhecido pelas suas propriedades eléctricas e mecânicas estáveis.
• CamadasÉ um design simples de duas camadas.
• Tamanho: Cada placa é de 78 mm x 39 mm, com uma espessura de 0,9 mm.
• Peso de cobre1 oz nas camadas exteriores para boa condutividade.
• Traço e EspaçoA largura mínima do traço é de 4 milímetros e o espaçamento é de 7 milímetros.
• Revestimento de superfície: O ouro de imersão foi utilizado para uma melhor soldabilidade e resistência à corrosão.
• Testes: Cada placa foi testada 100% electricamente antes do envio para garantir que funciona perfeitamente.

O que está dentro do PCB

Este PCB é simples, mas é muito eficaz.

• Acessórios36 no total.
  • 25 almofadas através do buracoe11 Pads SMT no lado superior.
• Vias: 23 no total, todos revestidos com cobre para a resistência.
• Redes: 2, manter o projecto limpo e eficiente.

Por que o material TLX-9 foi usado

OMaterial TLX-9É um composto de PTFE e vidro tecido, o que o ajuda a funcionar bem em aplicações de alta frequência.constante dielétrica (Dk)é 2.5, que permanece estável numa ampla gama de temperaturas e frequências.

Outros benefícios do TLX-9 incluem:

• Baixa perda de sinalO fator de dissipação é apenas 0,0019 a 10 GHz.
• Resistência à umidade: Absorve menos de 0,02% de umidade, por isso funciona bem em ambientes úmidos.
• Estabilidade térmica: O material é dimensionalmente estável e resiste à deformação sob o calor.
• Retardância da chama: Cumprem a norma UL-94 V-0, garantindo a segurança em ambientes de alta temperatura.

Onde este PCB pode ser usado

Este PCB foi projetado para muitas aplicações de alta frequência, tais como:

• Amplificadores de baixo ruído (LNA): Ideal para reduzir o ruído nos sistemas de RF.
• Antenas: Fiável para antenas de grande formato e redes de comunicação.
• Amplificadores de alta potênciaPerfeito para lidar com alta potência sem perder desempenho.
• Componentes RF passivos: Ideal para filtros, acopladores e outros componentes.

Por que você deve escolher este PCB

Este PCB foi construído para entregardesempenho e fiabilidadeO material TLX-9 garante baixas perdas, excelente resistência à umidade e estabilidade térmica.

Cada placa foi testada para atenderNormas IPC-Classe 2, para que possa confiar na sua qualidade.

Encomenda hoje

Se você precisa de um PCB que é confiável, eficiente e construído para aplicações de alta frequência, este2 camadas de PCB TLX-9É a escolha perfeita. Está disponível em todo o mundo, por isso pode obtê-lo onde quer que esteja.

Contacte-nos hoje mesmo para saber mais ou fazer o seu pedido.
