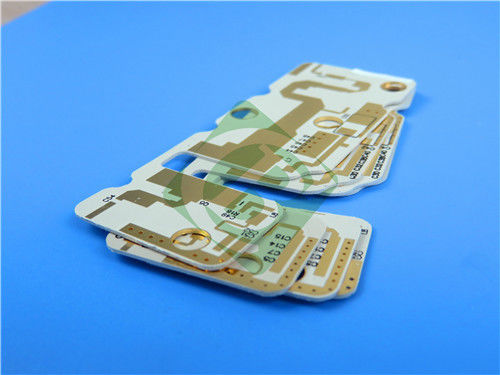

TRF-45 PCB rígido de dois lados construído em substrato de 32 milímetros com acabamento ENIG

PCB de dois lados com TRF-45, espessura de 0,9 mm e acabamento ENIG
(Todos os PCBs são fabricados sob medida, as imagens de referência e os parâmetros podem variar dependendo dos requisitos do seu projeto.)



1. Visão geral do PCB de dois lados
Este PCB de duas faces é construído com TRF-45, um laminado PTFE cerâmico reforçado com fibra de vidro tecida.tornando-o ideal para aplicações de RF de alta frequênciaO acabamento de superfície ENIG proporciona uma excelente soldabilidade e resistência à corrosão, garantindo a fiabilidade a longo prazo.

Com camadas de cobre de 1 oz, tolerâncias precisas de traço/espaço, e sem máscara de solda ou tela de seda, este PCB foi projetado para uma transmissão de sinal eficiente e consistência de alta frequência.Cada placa é testada de acordo com os padrões IPC-Classe-2, garantindo a qualidade e a fiabilidade para aplicações críticas.



2Detalhes da construção do PCB




3. PCB empilhamento
Este empilhamento de PCB rígido de 2 camadas é otimizado para aplicações de RF de alta frequência.




4Características do TRF-45

• Constante dielétrica (Dk):4.5 ± 0,15 a 10 GHz, proporcionando uma propagação estável do sinal em faixas de temperatura e frequência.
• Fator de dissipação (Df):00,0035 a 10 GHz para perda mínima de sinal.
• CTE (coeficiente de expansão térmica): Eixo X: 9 ppm/°C Eixo Y: 9 ppm/°C Eixo Z: 40 ppm/°C
• Conductividade térmica:0.43 W/mK, proporcionando uma efetiva dissipação de calor.
• Absorção de humidade:00,06%, garantindo um desempenho constante em ambientes úmidos.
• Classificação de inflamabilidade:UL 94 V-0 para maior segurança.




5Benefícios do material TRF-45
O material TRF-45 oferece várias vantagens para projetos de alta frequência e RF:

Baixa perda de sinal: Assegura a integridade do sinal de alta frequência para aplicações RFID e GPS.

Confiabilidade térmica e mecânica:Com excelente condutividade térmica e baixa CTE, funciona de forma fiável em condições extremas.

Propriedades dielétricas estáveis:Dk e Df permanecem consistentes em uma ampla gama de temperaturas e frequências.

Estabilidade dimensional:O reforço de vidro tecido aumenta a rigidez e garante um manuseio mais fácil durante a montagem.

Fabricação econômica:Compatível com o processamento padrão de PTFE, reduzindo os custos de fabricação.



6Aplicações do PCB de dois lados

Antenas de rádio por satélite:Fornece uma transmissão de sinal fiável para sistemas de comunicação por satélite.

Antenas RFID:Assegura uma captura e transmissão eficientes de sinais para os sistemas de identificação por radiofrequência.

Antenas GPS:Ideal para sistemas de posicionamento global de alta precisão.



Por que escolher Bicheng Technologies?
Na Bicheng Technologies Limited, especializamo-nos na fabricação de PCBs de alta qualidade para aplicações de RF e microondas.Nosso PCB de dois lados com material TRF-45 combina materiais de ponta com padrões de qualidade rigorosos para fornecer desempenho confiável para seus projetos.


Porquê trabalhar connosco?
Disponibilidade global: Nós entregamos em todo o mundo e fornecemos excelente suporte ao cliente.
Elevados padrões: Todos os PCBs são testados de acordo com os padrões IPC-Classe 2, garantindo a qualidade e a reresponsabilidade.
Soluções personalizadas: Trabalhamos em estreita colaboração com você para atender às suas necessidades específicas.

Se procura um parceiro de confiança para o seu próximo projecto de alta frequência, não hesite em contactar-me emSales30@bichengpcb.comVamos colaborar para dar vida aos seus designs inovadores.
