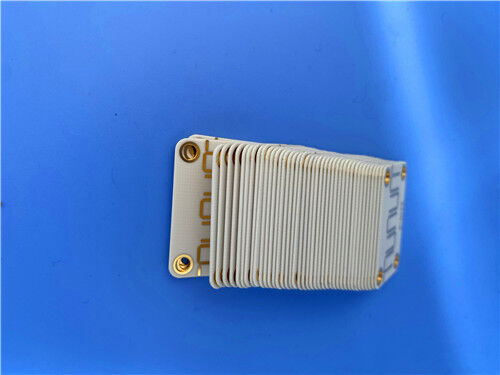

O laminado Rogers AD300D de 40 mil é usado para fabricar placas de circuito impresso de dupla face.

40mil AD300D PCB de 2 camadas com EPIG (Electroless Palladium Immersion Gold)

O 40 mil.AD300D PCB de dupla faceé uma placa de circuito impresso de alto desempenho concebida para satisfazer os requisitos de aplicações avançadas de RF e microondas.este PCB fornece propriedades dielétricas controladas, baixa perda e excelente desempenho de intermodulação passiva (PIM).tornando-o ideal para sistemas de comunicação sem fio, antenas e telemática automotiva.

Detalhes da construção do PCB

Empilhamento de PCB

Estatísticas de PCB

O PCB é fabricado usando a arte Gerber RS-274-X, garantindo uma produção precisa e compatibilidade com processos modernos de fabricação.

Resumo do material: AD300D

Os laminados AD300D são materiais cheios de cerâmica baseados em PTFE projetados para aplicações de RF e microondas.0021 a 10 GHzOs materiais também apresentam excelente estabilidade dimensional e baixo PIM, garantindo um desempenho consistente em condições ambientais variáveis.

Características principais:

1. Constante dielétrica (Dk): 2,94 a 10 GHz para controlo preciso do sinal.
2. Fator de Dissipação Baixo (Df): 0,0021 a 10 GHz para perda mínima de sinal.
3. Estabilidade térmica: Alta gama de temperaturas de funcionamento e excelente condutividade térmica.
4. Estabilidade dimensional: baixa CTE (X/Y/Z) para um desempenho fiável em ambientes extremos.
5. Finalização EPIG sem níquel: garante uma excelente integridade do sinal e elimina problemas com o magnetismo do níquel.

Principais benefícios:

1. Tangente de baixa perda: garante um desempenho eficiente nas faixas de frequência sem fio.
2. Constante dielétrica controlada: proporciona um comportamento de circuito repetível.
3. Baixo PIM (-159 dBc): reduz a perda de rendimento e melhora o desempenho da antena.
4. Projeto ecológico: retardador de chama UL 94 V-0 e compatível com a RoHS.
5. Durabilidade melhorada: Excelente resistência à ligação interlaminar e baixa absorção de umidade.

Aplicações

Antenas de estações de base de infra-estruturas celulares

Sistemas de antenas telemáticas

Antenas comerciais de rádio por satélite

Conclusão

O PCB de 2 camadas 40mil AD300D com acabamento EPIG é uma solução confiável e de alto desempenho para RF, microondas e sistemas de comunicação sem fio.A sua combinação de laminados AD300D e acabamento de superfície EPIG sem níquel garante um desempenho de baixa perda, excelente estabilidade dimensional e integridade superior do sinal.Este PCB é a escolha perfeita para engenheiros que projetam circuitos de alta frequência para telecomunicações, automotiva e aeroespacial.
