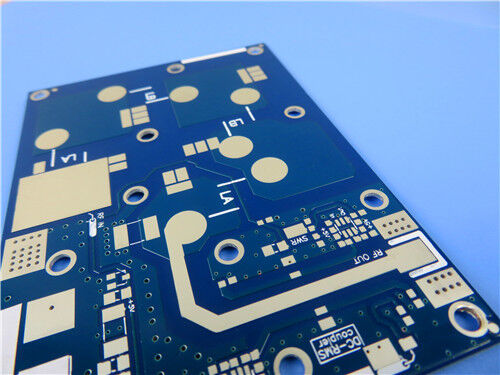

Placa de circuito impresso RT/duroid 6035HTC de 30 mil e 2 camadas com acabamento em prata de imersão

30mil RT/duroide 6035HTC PCB de 2 camadas com acabamento em prata por imersão

O 30mil RT/duroide 6035HTC 2-Layer PCB é uma placa de circuito impresso de alto desempenho projetada para aplicações de RF e microondas de alta potência.Este PCB oferece uma condutividade térmica excepcionalO acabamento da superfície de prata de imersão garante excelente soldabilidade, tornando este PCB ideal para amplificadores de potência, acopladores, filtros,e outras aplicações de alta potência.

Detalhes da construção do PCB

Empilhamento de PCB

Estatísticas de PCB

O PCB foi projetado usando a arte Gerber RS-274-X, garantindo uma fabricação precisa e uma fácil integração em processos de fabricação modernos.

Resumo do material: Rogers RT/duroide 6035HTC

RT/duroide 6035HTC é um material de circuito de alta frequência projetado para uso em aplicações de RF e microondas de alta potência.É constituído por um composto PTFE cheio de cerâmica com condutividade térmica superior e excelentes propriedades dielétricasOs laminados são facilmente processáveis com técnicas de fabrico FR-4 padrão, tornando-os rentáveis para projetos complexos de alta potência.

A alta condutividade térmica (1,44 W/mK) garante uma dissipação de calor eficiente, reduzindo as temperaturas de funcionamento em aplicações de alta potência.

Características principais:

• Constante dielétrica (Dk): 3,5 ± 0,05 para um desempenho de sinal previsível e consistente.
• Fator de Dissipação Baixo (Df): 0,0013 a 10 GHz para perda mínima de sinal em aplicações de alta frequência.
• Alta condutividade térmica: 1,44 W/mK para dissipação de calor eficiente em circuitos de alta potência.
• Resistência à umidade: baixa absorção de umidade (0,06%) garante um desempenho estável em condições ambientais variadas.
• Revestimento em prata por imersão: fornece excelente soldabilidade, resistência à corrosão e alta condutividade.

Principais benefícios:

• Melhoria da dissipação de calor: permite temperaturas de funcionamento mais baixas, aumentando a confiabilidade do circuito e a vida útil.
• Baixa perda de inserção: garante uma integridade superior do sinal em projetos de RF e microondas.
• Fabricação eficiente em termos de custos: compatível com os processos FR-4 padrão, reduzindo os custos de fabricação.
• Amigável ao ambiente: compatível com a RoHS e livre de chumbo.
• Alta durabilidade: Excelente estabilidade térmica e resistência à formação de filamentos anódicos condutores (CAF) garantem a confiabilidade a longo prazo.

Aplicações

Amplificadores de RF de alta potência e divisores de potência

Outros aparelhos de ar condicionado

Outros aparelhos de som

Filtros e combinadores de microondas

Módulos e sistemas de antenas de alta potência

Conclusão

O 30mil RT/duroide 6035HTC 2-Layer PCB com acabamento de prata de imersão é uma solução de alto desempenho para aplicações de RF e microondas que exigem condutividade térmica superior, baixa perda dielétrica,e excelente integridade do sinalCom os seus laminados Rogers RT/duroide 6035HTC, este PCB oferece uma dissipação de calor excepcional e um desempenho de alta frequência confiável, tornando-o ideal para projetos de alta potência exigentes.O acabamento em prata de imersão garante excelente solderabilidade e fiabilidade a longo prazoCom disponibilidade mundial e conformidade com os padrões IPC-Classe-2, este PCB é uma escolha confiável e eficiente para projetos de sistemas de RF e microondas de alta potência.
