Descrição de produto

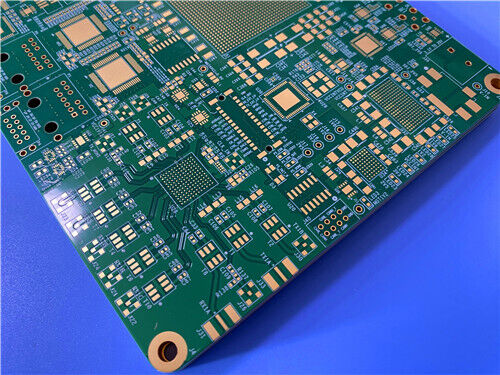

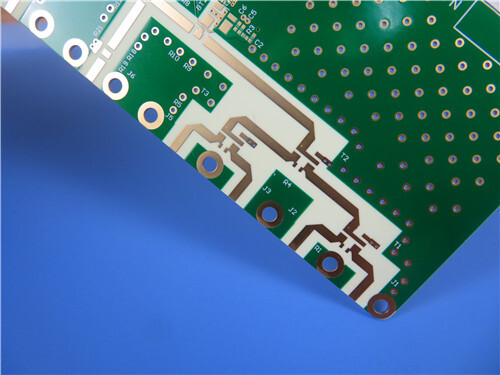

O que é esta PCB híbrida?
É uma placa de circuito de alta frequência de 12 camadas que combina dois materiais complementares Rogers: RO4350B (cerâmica de hidrocarboneto, Dk 3,48) e RO3010 (PTFE preenchido com cerâmica, Dk 10,2). Esta abordagem híbrida permite que os designers otimizem diferentes camadas para diferentes funções — o RO3010 lida com camadas de antena de alta constante dielétrica, enquanto o RO4350B fornece camadas de RF de baixa perda com processabilidade padrão FR-4.
O que a torna única?
A placa usa um acabamento de superfície EPIG sem níquel (Paládio/Ouro de Imersão) em vez do ENIG padrão. Isso remove as propriedades ferromagnéticas da camada de níquel, reduzindo a perda de inserção acima de 24 GHz — crítico para radar automotivo de 77 GHz e comunicações por satélite.
Principais Conclusões
| Para Designers |
Para Profissionais de Compras |
| ✅ RO3010 (Dk 10,2) – Alto Dk para camadas de antena compactas |
✅ Processamento compatível com FR-4 – RO4350B usa fluxos de trabalho padrão |
| ✅ RO4350B (Dk 3,48) – Camadas de RF de baixa perda, classificação UL94 V-0 |
✅ Custo mais baixo – Abordagem híbrida economiza em comparação com pilhas totalmente RO3010 |
| ✅ EPIG sem níquel – 0,18 dB/pol de perda menor que ENIG acima de 24 GHz |
✅ Pré-impregnado RO4450F – CTE compatível para laminação confiável |
| ✅ Vias cegas – 7 grupos (1-2, 2-5, 2-6, 2-8, 1-9, 10-12, 3-12) |
✅ Classificação V-0 – RO4350B e RO4450F são UL94 V-0 |
| ✅ CTE compatível com cobre – 10-17 ppm/°C, excelente estabilidade dimensional |
✅ Disponibilidade mundial – Materiais Rogers são de origem global |
| ✅ Espessura de 3,14 mm – Construção rígida de alta contagem de camadas |
✅ Compatível com sem chumbo – Suporta reflow de 260°C |
1. Por que uma Pilha Híbrida?
Quando uma PCB é construída em materiais dessemelhantes em vez de um único material, ela é chamada de PCB híbrida. Essa abordagem permite que os designers particionem funções elétricas por características de material, em vez de forçar um único material a fazer tudo.
Neste projeto:
RO3010 lida com as camadas de antena de alto Dk (Dk 10,2) – A alta constante dielétrica permite arrays de antena patch compactos e pegadas de circuito menores.
RO4350B forma as camadas de RF intermediárias (Dk 3,48) – Ele fornece desempenho de baixa perda com processabilidade padrão FR-4.
O pré-impregnado RO4450F une tudo – Este sistema de resina de dupla compatibilidade garante laminação confiável entre o RO3010 à base de PTFE e o RO4350B à base de hidrocarboneto.

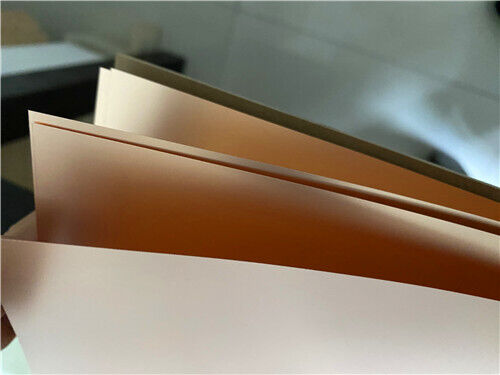

2. Visão Geral do Material
RO4350B – A Ferramenta da Série RO4000
RO4350B é um laminado cerâmico de hidrocarboneto projetado para desempenho superior de alta frequência com fabricação de circuito de baixo custo. Ele pode ser fabricado usando processos padrão FR-4 — ao contrário de materiais de PTFE que requerem tratamento de corrosão com sódio.
| Propriedade |
Valor |
| Constante Dielétrica (processo) |
3,48 ± 0,05 a 10 GHz |
| Dk de Projeto |
3,66 (8-40 GHz) |
| Fator de Dissipação |
0,0037 a 10 GHz |
| TCDk |
+50 ppm/°C |
| CTE X/Y |
10/12 ppm/°C |
| CTE Z |
32 ppm/°C |
| Tg |
>280°C |
| Td |
390°C |
| Inflamabilidade UL |
V-0 |
| Condutividade Térmica |
0,69 W/m·K |
| Absorção de Umidade |
0,06% |
RO4350B é o material ideal para projetos de RF sensíveis ao custo que ainda precisam de impedância controlada e baixa perda de inserção. Ele tem classificação UL94 V-0 e é totalmente compatível com processamento sem chumbo.
RO3010 – Material Cerâmico de PTFE de Alto Dk
RO3010 é um compósito de PTFE preenchido com cerâmica com uma alta constante dielétrica de 10,2. Ele é projetado para aplicações que exigem pegadas de circuito compactas.
| Propriedade |
Valor |
| Constante Dielétrica (processo) |
10,2 ± 0,30 a 10 GHz |
| Dk de Projeto |
11,20 (8-40 GHz) |
| Fator de Dissipação |
0,0022 a 10 GHz |
| TCDk |
-395 ppm/°C |
| CTE X/Y |
13/11 ppm/°C |
| CTE Z |
16 ppm/°C |
| Td |
500°C |
| Inflamabilidade UL |
V-0 |
| Condutividade Térmica |
0,95 W/m·K |
| Absorção de Umidade |
0,05% |
O alto Dk do RO3010 permite pegadas de circuito significativamente menores — útil para acopladores compactos, filtros e redes de alimentação de phased-array onde o espaço da placa é limitado. Não é um material de uso geral, mas é a ferramenta certa para projetos orientados à miniaturização.
Pré-impregnado RO4450F
RO4450F é um pré-impregnado sem halogênio e de alto Tg usado em construções multicamadas para unir núcleos Rogers ou para unir camadas Rogers ao FR-4 em pilhas híbridas. Ele tem classificação UL94 V-0 e garante laminação confiável entre diferentes famílias de materiais.
3. Especificações Completas da PCB
| Especificação |
Detalhe |
| Tipo de Placa |
PCB Híbrida RF/Micro-ondas de 12 Camadas |
| Materiais Base |
RO4350B (superior/inferior) + RO3010 (camadas intermediárias) + Pré-impregnado RO4450F |
| Espessura Final da Placa |
3,14 mm |
| Dimensões da Placa |
107 × 91,5 mm (2 peças) |
| Cobre Acabado (Externo) |
1 oz (35 µm) |
| Cobre Acabado (Interno) |
0,5 oz (18 µm) |
| Acabamento de Superfície |
EPIG (Paládio Eletroless/Ouro de Imersão sem Níquel) |
| Máscara de Solda Superior |
Verde |
| Máscara de Solda Inferior |
Verde |
| Serigrafia Superior |
Branco |
| Serigrafia Inferior |
Branco |
| Vias Cegas |
1-2, 2-5, 2-6, 2-8, 1-9, 10-12, 3-12 |
| Classificação IPC |
Classe 2 |
| Formato de Arte |
Gerber RS-274-X |
| Testes |
Teste Elétrico 100% (antes do envio) |
Benefícios da Construção Híbrida
A combinação de RO3010 e RO4350B é possibilitada pelo sistema de resina de dupla compatibilidade do RO4450F. O CTE do RO3010 (13/11 ppm/°C) e do RO4350B (10/12 ppm/°C) são estreitamente compatíveis com a folha de cobre padrão, entregando encolhimento dimensional pós-corrosão abaixo de 0,35 mm/m. Ao contrário das placas multicamadas totalmente PTFE RO3000, as camadas intermediárias RO4350B usam fluxos de trabalho padrão FR-4 sem tratamento de corrosão com sódio via, cortando o tempo do ciclo de fabricação em 30% e reduzindo o custo total do material em 22% em comparação com pilhas totalmente RO3010 de 12 camadas.
Vantagens do Acabamento EPIG sem Níquel
O acabamento ENIG convencional incorpora uma camada de barreira de níquel eletroless com propriedades ferromagnéticas que introduzem perda de inserção significativa acima de 24 GHz. O EPIG sem níquel deste produto deposita uma fina barreira de paládio diretamente sobre o cobre, removendo a atenuação de RF relacionada ao níquel. Testes comparativos de 10–40 GHz demonstram 0,18 dB/pol de perda de inserção menor em comparação com o ENIG padrão. Isso é crítico para radar automotivo de 77 GHz e comunicações por satélite.
A fina pilha de paládio-ouro também minimiza o acúmulo de geometria do condutor, suportando roteamento de vias cegas HDI de linha/espaço apertado sem risco de curto-circuito.
Projeto HDI com Vias Cegas
Sete grupos de vias cegas escalonadas eliminam longos tocos de vias passantes que criam capacitância e indutância parasitas em bandas de ondas milimétricas. O empilhamento de vias cegas em vários estágios separa as interconexões da camada de antena superior das transições de energia/terra internas, reduzindo o comprimento do caminho do sinal de RF em 40% em comparação com placas de 12 camadas com vias passantes convencionais.
Estabilidade Elétrica e Térmica
O RO3010 apresenta um coeficiente térmico de Dk de -395 ppm/°C, enquanto o RO4350B oferece uma deriva de Dk de +50 ppm/°C de -50°C a 150°C; a resposta de temperatura dielétrica composta da pilha híbrida equilibra a deriva da frequência de ressonância da antena e a estabilidade da impedância da linha de transmissão de banda larga nas faixas de operação de grau automotivo (-40°C a 125°C). A condutividade térmica do RO3010 (0,95 W/m·K) fornece dissipação de calor superior para patches de antena de alto ganho, enquanto a condutividade térmica de 0,69 W/m·K do RO4350B espalha o calor do amplificador de potência pelos planos de terra internos.
Campos de Aplicação
- Amplificadores de Estação Base 5G
- Comunicações por Satélite
- Equipamentos de Ondas Milimétricas
- Redes de Alimentação de Phased-Array
- Antenas GPS/GNSS
P1: Por que usar uma pilha híbrida em vez de um único material?
Uma pilha híbrida particiona funções elétricas por características de material. O alto Dk (10,2) do RO3010 é usado para camadas de antena compactas e redes de alimentação miniaturizadas. O RO4350B (3,48) fornece camadas de RF de baixa perda com processabilidade FR-4, reduzindo o custo. O pré-impregnado RO4450F os une de forma confiável. A abordagem economiza aproximadamente 22% de custo em comparação com uma placa de 12 camadas totalmente RO3010.
P2: O que é o acabamento EPIG sem níquel e por que ele é importante?
EPIG (Paládio Eletroless/Ouro de Imersão) substitui a camada de níquel no ENIG padrão por uma fina barreira de paládio. O níquel é ferromagnético e introduz perda de inserção acima de 24 GHz. O acabamento sem níquel oferece 0,18 dB/pol de perda menor que o ENIG de 10–40 GHz, mantendo a confiabilidade da junta de solda e a capacidade de ligação de fio de ouro.
P3: RO4350B e RO3010 são classificados como UL94 V-0?
Sim. RO4350B é classificado como UL94 V-0. RO3010 também é classificado como V-0. Observe que RO4003C não é classificado como UL94 V-0 — se V-0 for um requisito, RO4350B é a escolha correta.
P4: Como RO4350B e RO3010 são unidos?
Eles são unidos usando pré-impregnado RO4450F, um material de ligação de alto Tg sem halogênio com resina de dupla compatibilidade. O RO4450F é projetado especificamente para construções multicamadas que unem núcleos Rogers ou unem camadas Rogers ao FR-4. Ele tem classificação UL94 V-0 e garante laminação com CTE compatível sem problemas de confiabilidade térmica.
P5: Para que são usadas as vias cegas neste projeto?
Sete grupos de vias cegas escalonadas (1-2, 2-5, 2-6, 2-8, 1-9, 10-12, 3-12) eliminam longos tocos de vias passantes que criam capacitância e indutância parasitas em bandas de ondas milimétricas. Eles reduzem o comprimento do caminho do sinal de RF em 40% em comparação com placas de 12 camadas com vias passantes convencionais, melhorando a atenuação da banda de parada do filtro e a eficiência de radiação da antena.
