1. Introdução ao Material de Antena de Alto Volume TLX-6

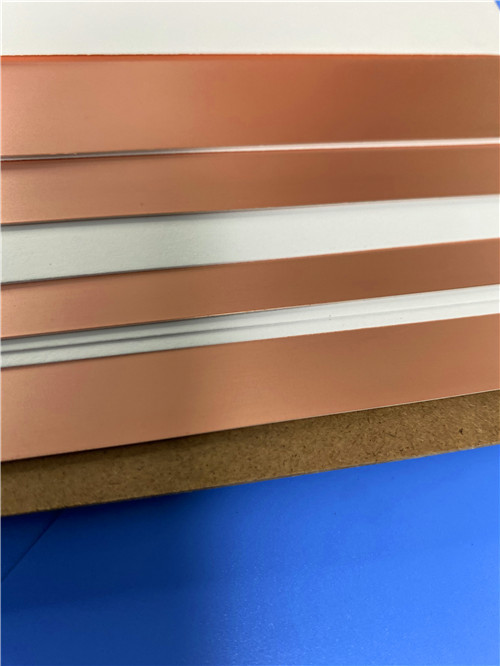

O TLX-6 é um laminado de fibra de vidro de PTFE da AGC Multi Material, projetado como um material de antena de alto volume que oferece confiabilidade comprovada em um amplo espectro de aplicações de RF. Como parte da família de produtos TLX, o TLX-6 oferece uma constante dielétrica (Dk) de 2,65 ± 0,04 e está disponível em uma ampla gama de espessuras e opções de revestimento de cobre, tornando-o uma ferramenta versátil para projetos de micro-ondas de baixa contagem de camadas.
O que diferencia o TLX-6 é seu reforço de fibra de vidro tecida, que fornece resistência mecânica excepcional e estabilidade dimensional em ambientes severos. Isso torna o TLX-6 o material de escolha para aplicações onde os substratos devem suportar condições extremas:
Vibração de Lançamento Espacial: Resistência à fluência para PCBs aparafusadas a carcaças que experimentam altos níveis de vibração.
Exposição a Altas Temperaturas: Suporta temperaturas elevadas em módulos de motor.
Resistência à Radiação: Histórico espacial comprovado com baixas propriedades de desgaseificação (consulte os dados de desgaseificação da NASA).
Ambientes Marítimos Extremos: Resiste a condições adversas em antenas de navios de guerra.
Amplas Faixas de Temperatura: Desempenho estável para substratos de altímetro durante o voo.
Com uma disponibilidade de faixa de Dk de mais de 2,45 a 2,65 em toda a linha de produtos TLX, o TLX-6 permite a fabricação de acopladores, divisores, combinadores, amplificadores, antenas e outros componentes passivos de RF.
2. Principais Especificações Técnicas (TLX-6)
| Propriedade |
Método de Teste |
Valor TLX-6 |
| Constante Dielétrica (Dk) @ 10 GHz |
IPC-650 2.5.5.3 |
2,65 ± 0,04 |
| Fator de Dissipação (Df) @ 1,9 GHz |
IPC-650 2.5.5.5.1 |
0,0016 |
| Fator de Dissipação (Df) @ 10 GHz |
IPC-650 2.5.5.5.1 |
0,0022 |
| Variação de Dk (-55°C a +125°C) |
— |
~ ± 2% |
Propriedades de Desgaseificação (Testado pela NASA)
| Propriedade |
Método de Teste |
Unidades |
Valor TLX-6 |
| TML (Perda Total de Massa) |
ASTM E 595 |
% |
0,09 |
| CVCM (Material Condensável Volátil Coletado) |
ASTM E 595 |
% |
<0,01 |
| WVR (Recuperação de Vapor de Água) |
ASTM E 595 |
% |
0,06 |
Conforme relatado pela NASA. O TLX tem um longo histórico espacial e é usado onde quer que o reforço de fibra de vidro tecida seja necessário.
3. Benefícios e Vantagens
O TLX-6 oferece uma combinação atraente de benefícios elétricos, mecânicos e de processamento:
Excelente Desempenho PIM: Medido abaixo de -160 dBc (testado com 20W por canal @ 800 e 1800 MHz), garantindo transmissão de sinal limpa em sistemas de RF exigentes.
Dk Baixo e Estável: Constante dielétrica rigorosamente controlada (2,65 ± 0,04) com variação mínima em temperatura, garantindo desempenho consistente do circuito.
Baixo Fator de Dissipação: Baixa perda tanto em 1,9 GHz (0,0016) quanto em 10 GHz (0,0022), suportando projetos de alta eficiência.
Dimensionalmente Estável: O reforço de fibra de vidro fornece excelente estabilidade mecânica e resistência à fluência e ao fluxo a frio.
Baixa Absorção de Umidade: Minimiza as mudanças nas propriedades dielétricas em ambientes úmidos.
Classificação UL 94 V-0: Atende a rigorosos requisitos de inflamabilidade.
Adesão Otimizada do Cobre: O tratamento de superfície garante forte ligação do cobre para fabricação confiável de PCBs.
Processamento Versátil: Suporta processos padrão de fabricação de PCBs adequados para projetos de micro-ondas de baixa contagem de camadas.

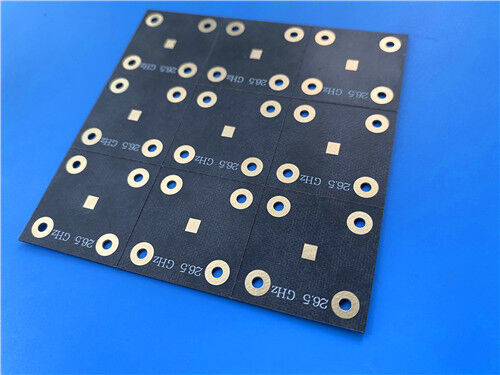

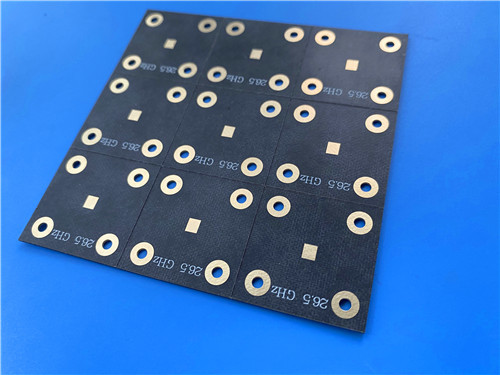

4. Solução Personalizada de PCB de 2 Camadas em TLX-6
Aproveitando as propriedades excepcionais do TLX-6, oferecemos a seguinte solução de PCB rígida de 2 camadas projetada com precisão. Este design ultrafino é ideal para aplicações de RF e micro-ondas de alta confiabilidade e com restrição de espaço.
Detalhes da Construção da PCB
| Parâmetro |
Especificação |
| Material Base |
AGC TLX-6 |
| Número de Camadas |
2 |
| Tamanho da Placa Acabada |
105 mm × 98 mm (±0,15 mm) |
| Espessura da Placa Acabada |
0,2 mm |
| Trilha / Espaço Mínimo |
5 / 7 mils |
| Tamanho Mínimo do Furo |
0,3 mm (apenas through-hole; sem vias cegas) |
| Peso do Cobre da Camada Externa |
1 oz (35 µm) |
| Espessura do Revestimento da Via |
20 µm |
| Acabamento da Superfície |
Ouro de Imersão (ENIG) |
| Serigrafia Superior |
Branco |
| Serigrafia Inferior |
Nenhum |
| Máscara de Solda Superior |
Nenhum |
| Máscara de Solda Inferior |
Nenhum |
| Teste Elétrico |
100% antes do envio |
| Padrão de Qualidade Aceito |
IPC-Classe-2 |
| Formato da Arte |
Gerber RS-274-X |
| Disponibilidade Global |
Envio para todo o mundo |
Destaques de Design e Fabricação
Perfil Ultrafino: Com apenas 0,2 mm de espessura acabada e um núcleo de 3,5 mil (0,089 mm), esta PCB oferece uma solução excepcionalmente discreta e leve, ideal para arranjos de antenas compactos, acopladores e dispositivos de RF portáteis.
Capacidade de Recursos Finos: Suporta trilha/espaço de 5/7 mil e micro-vias de 0,3 mm, permitindo layouts de circuito de RF densos com excelente integridade de sinal.
Camadas de Cobre de Baixa Perda: Cobre de 1 oz (35 µm) em ambos os lados fornece alta condutividade, enquanto o tratamento de superfície otimizado garante forte adesão e gravação confiável.
Interconexões Confiáveis: O acabamento em Ouro de Imersão oferece uma superfície plana, resistente à oxidação e altamente soldável, garantindo fixação robusta de componentes e confiabilidade a longo prazo.
Excelente Confiabilidade de PTH: Com revestimento de via de 20 µm e a baixa absorção de umidade e estabilidade dimensional do material, a PCB oferece integridade excepcional de furos passantes revestidos.
Controle de Qualidade Rigoroso: Cada placa passa por 100% de teste elétrico e é fabricada de acordo com os padrões IPC-Classe-2, garantindo qualidade consistente.
5. Aplicações Típicas
O TLX-6 é amplamente utilizado em uma ampla gama de aplicações de RF e micro-ondas, incluindo:
Sistemas de Radar: Módulos de radar terrestres, aéreos e navais.
Comunicações Móveis: Antenas de estação base, filtros e combinadores.
Equipamentos de Teste de Micro-ondas: Dispositivos de calibração e equipamentos de medição.
Dispositivos de Transmissão de Micro-ondas: Acopladores, divisores e divisores de potência.
Componentes Passivos: Amplificadores, misturadores e filtros.
Sistemas de Antena: Antenas patch, antenas de arranjo e antenas GPS/GNSS.
Espaço e Defesa: Sistemas de comunicação por satélite, antenas de navios de guerra e substratos de altímetro.
6. Conclusão
Como um fornecedor especializado de placas de circuito de alta frequência personalizadas, combinamos o desempenho comprovado do AGC TLX-6 – um laminado de PTFE de alto volume, reforçado com fibra de vidro e com um longo histórico espacial – com nossas capacidades de fabricação de precisão para entregar soluções de PCB de classe mundial. Nossa oferta ultrafina de 2 camadas aproveita totalmente as propriedades dielétricas estáveis, baixa perda, excelente desempenho PIM e robustez mecânica do TLX-6, garantindo que seus projetos de RF e micro-ondas atinjam os mais altos níveis de desempenho e confiabilidade.
Se você está desenvolvendo antenas para comunicações móveis, sistemas de radar, cargas úteis de satélite ou eletrônicos de defesa, nossa equipe de engenharia está pronta para apoiar seu projeto. Para consultas técnicas, amostras ou pedidos em volume, entre em contato conosco hoje mesmo. Esperamos ser seu parceiro confiável em inovação de alta frequência.
