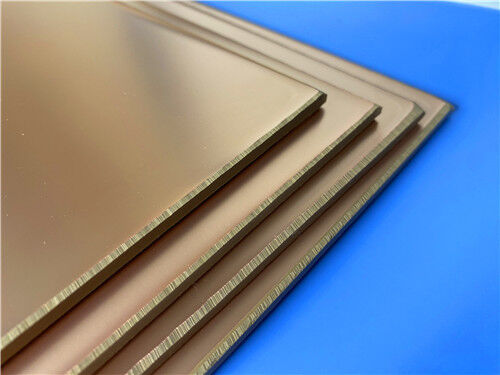

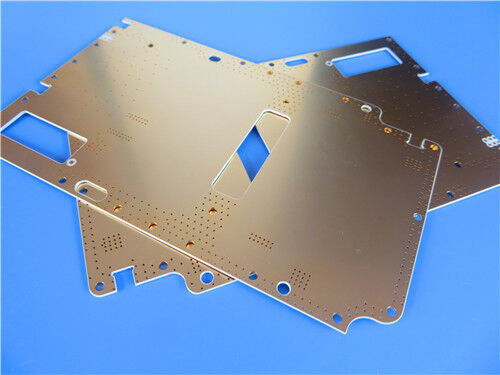

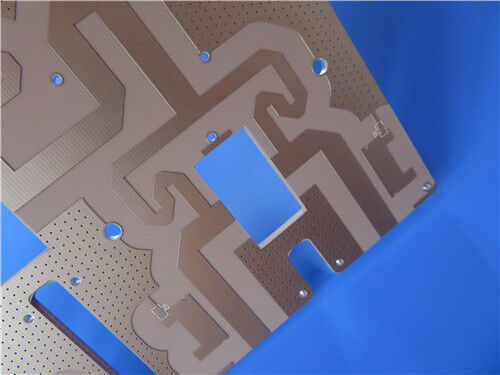

Rogers RO3010 DK 10.2 Laminado de alta frequência e material misto 4-camada 1.27mm + 0.076mm + 1.27mm PCB para microondas RF

Descrição de produto

Quando um projeto requer uma alta constante dielétrica para a miniaturização do circuito e a estabilidade mecânica de uma construção espessa de múltiplas camadas, o desafio se estende além da seleção de materiais – torna-se uma questão de como combinar materiais com diferentes características térmicas e mecânicas em uma placa acabada confiável. OLaminado RO3010da Rogers Corporation aborda o lado elétrico desta equação, enquanto o projeto cuidadoso de empilhamento e o controle do processo de laminação abordam o lado mecânico.

RO3010 é um compósito de PTFE preenchido com cerâmica que oferece umaconstante dielétrica de 10,2± 0,30 a 10 GHz com fator de dissipação de 0,0022, permitindo redução significativa de tamanho em circuitos de RF e micro-ondas. O material apresenta estabilidade dimensional excepcional, com um CTE de 13 ppm/°C em X, 11 ppm/°C em Y e 16 ppm/°C em Z — estreitamente compatível com o cobre para furos passantes revestidos confiáveis, mesmo em ambientes térmicos severos. RO3010 está disponível em espessuras padrão de 0,005″ (0,13mm) a 0,050″ (1,28mm) e pode ser fabricado usando técnicas padrão de processamento de placa de circuito de PTFE.

Aplicativos

1. Radar Automotivo – sistemas de 77 GHz para evitar colisões e direção autônoma
2. Amplificadores de potência de estação base celular – High-Dk para redes compactas de combinação de energia
3. Antenas GPS e Patch – Tamanho de elemento reduzido através de alta constante dielétrica
4. Comunicações via satélite – Desempenho confiável em ambientes exigentes
5. Power Backplanes – Desempenho elétrico estável em todas as temperaturas

Fabricação de PCB personalizada em RO3010

Como fabricante especializado de placas de circuito impresso de alta frequência, oferecemos serviços abrangentes de fabricação usando Rogers RO3010 e outros materiais avançados. A especificação a seguir detalha uma implementação representativa de material misto de 4 camadas:

Detalhes de construção de PCB:

Configuração de empilhamento:

Fundamentos de design para empilhamento de materiais mistos

Stack-Up Simétrico para Mitigação de Warpage:
O1,27 mm + 0,076 mm + 1,27 mmo empilhamento é inerentemente simétrico, o que é crítico ao unir materiais com diferentes valores de CTE. Um empilhamento assimétrico criaria tensão térmica desequilibrada durante a laminação e subsequente ciclo térmico, levando ao empenamento. A construção simétrica coloca núcleos RO3010 idênticos em ambos os lados da camada de ligação pré-impregnada FR-4, equilibrando as forças mecânicas através da espessura da placa.

Análise de correspondência CTE:
RO3010 tem um CTE de 13/11/16 ppm/°C (X/Y/Z), enquanto o pré-impregnado FR-4 típico tem um CTE na faixa de 50-70 ppm/°C abaixo da Tg e significativamente maior acima da Tg. A fina camada pré-impregnada de 0,076 mm entre dois núcleos RO3010 grossos minimiza a influência dessa incompatibilidade de CTE. O CTE total da estrutura composta é dominado pelas duas camadas RO3010 de 1,27 mm, que são estreitamente compatíveis com o cobre. Este design garante que a expansão geral da placa permaneça compatível com os furos passantes revestidos de cobre, reduzindo o estresse no revestimento do cilindro durante o ciclo térmico.

Seleção de pré-impregnado 1080 e controle de fluxo de resina:
O pré-impregnado estilo vidro 1080 foi selecionado para esta aplicação devido ao seu alto teor de resina (normalmente 45-55%) e excelentes características de fluxo. Com uma espessura nominal de 0,076 mm, o 1080 fornece resina suficiente para preencher as lacunas entre as características de cobre da camada interna, mantendo a espessura da linha de ligação desejada. A alta capacidade de fluxo de resina de 1080 é essencial para preencher a topografia da superfície do núcleo RO3010 de 1,27 mm, que pode incluir características de cobre nas camadas internas.

Fatores de risco de laminação e mitigação:

Fluxo e enchimento de resina: O pré-impregnado 1080 deve fluir o suficiente para preencher as lacunas de cobre sem fluxo excessivo que privaria a linha de ligação. Fluxo insuficiente leva a vazios e delaminação; o fluxo excessivo causa áreas carentes de resina e possíveis falhas elétricas. Os parâmetros do processo devem ter como alvo uma faixa de fluxo controlada, normalmente de 15 a 25 psi de pressão de laminação com uma taxa de rampa controlada para permitir que a resina preencha as lacunas antes da gelificação.

Adesão intercalar: Alcançar uma adesão confiável entre a superfície RO3010 à base de PTFE e o pré-impregnado FR-4 à base de epóxi requer uma preparação adequada da superfície. As superfícies do RO3010 devem ser preparadas quimicamente (tratamento com sódio ou plasma) antes da colagem para promover a adesão. O sistema de resina do pré-impregnado deve ser compatível com a química da superfície do PTFE.

Estabilidade Dimensional: Os núcleos RO3010 e o pré-impregnado FR-4 têm diferentes comportamentos de expansão térmica. Durante o ciclo de resfriamento da laminação, tensões residuais se desenvolvem na interface de ligação. O resfriamento sob pressão é recomendado para manter o controle dimensional e evitar a delaminação. O empilhamento simétrico mitiga ainda mais isso, equilibrando as tensões em ambos os lados do pré-impregnado.

Controle de espessura: Alcançar a espessura final de 2,8 mm requer controle preciso da espessura da linha de ligação do pré-impregnado após a laminação. O pré-impregnado 1080, com espessura nominal de 0,076 mm, irá comprimir durante a laminação. A espessura final depende do fluxo da resina, da espessura do cobre e da pressão de laminação. Recomenda-se a validação do processo com painéis de teste para estabelecer os parâmetros de prensa corretos para a espessura final desejada.

Vantagens materiais

Constante dielétrica alta para projetos compactos:
Com um Dk de 10,2, o RO3010 permite uma redução significativa de tamanho em circuitos de RF e microondas. Isso o torna uma excelente escolha para antenas de patch, filtros e outros componentes onde o espaço ocupado é escasso.

Excelente estabilidade dimensional:
O CTE X/Y correspondente ao cobre de 13/11 ppm/°C fornece estabilidade dimensional excepcional, permitindo tolerâncias de registro rigorosas e furos passantes revestidos confiáveis, mesmo em construções multicamadas espessas.

Baixo coeficiente térmico de Dk:
Apesar de seu alto Dk, o RO3010 mantém um coeficiente térmico de Dk de -395 ppm/°C, garantindo um desempenho previsível em todas as temperaturas. Isto é importante para aplicações onde a estabilidade da fase em relação à temperatura é crítica.

Alta condutividade térmica:
A 0,95 W/m·K, o RO3010 oferece dissipação de calor superior em comparação com laminados de PTFE padrão, suportando aplicações de RF de alta potência.

Compatibilidade com materiais mistos:
O RO3010 pode ser combinado com o pré-impregnado FR-4 para criar empilhamentos híbridos econômicos, aproveitando o desempenho de alta frequência do RO3010 para camadas críticas enquanto usa o FR-4 para ligação e suporte mecânico.

Qualidade e Disponibilidade

Todas as placas são fabricadas em conformidade com os padrões de qualidade IPC-Class-2, garantindo confiabilidade robusta para aplicações comerciais, industriais e automotivas. Testes 100% elétricos são realizados antes do envio para garantir a integridade funcional.

Nossa capacidade de produção se estende à disponibilidade mundial, com envio flexível e suporte logístico para requisitos de protótipo e volume. Oferecemos resposta rápida e preços competitivos, mantendo um controle rigoroso do processo.

Para consultas sobre empilhamentos personalizados, configurações de materiais mistos combinandoRO3010 com pré-impregnado FR-4, recursos de profundidade controlada, acabamentos de superfície alternativos ou outros requisitos, entre em contato com nossa equipe de engenharia de vendas - estamos prontos para atender aos seus requisitos de placas de circuito de alta frequência.
