2.0mm MCPCB construídos no núcleo do alumínio 5052 com o HASL sem chumbo para a iluminação do diodo emissor de luz do poder

produtos

2.0mm MCPCB construídos no núcleo do alumínio 5052 com o HASL sem chumbo para a iluminação do diodo emissor de luz do poder

MOQ:	1
preço:	USD20~30
embalagem padrão:	Vácuo
Período de entrega:	5-6 dias de trabalho
método de pagamento:	T/T/paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0821-V8.21

condutibilidade térmica:

1W/MK material dielétrico, MCPCB

Placa densamente:

1.8mm ±0.18

Grosso de cobre:

1 onça

Revestimento de superfície:

Solda do ar quente

Cor da máscara da solda:

Branco

Cor da legenda componente:

Black

teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD20~30

Detalhes da embalagem:

Vácuo

Tempo de entrega:

5-6 dias de trabalho

Termos de pagamento:

T/T/paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de PWB do núcleo do metal construído na carcaça de alumínio com Tg 130°C para

a aplicação de poder conduziu a iluminação. Tem 2,0 milímetros grosso com o silkscreen preto na solda branca

a máscara e HASL estão em almofadas. A matéria-prima é usada de totking, placa inteira

fornecendo 3 PCBs pelo painel com os 3 projetos. São fabricados pela classe do IPC 6012

2 dados fornecidos de utilização de Gerber. Cada 20 painéis são embalados para a expedição.

1,2 características e benefícios

A. reduza o custo do hardware e do conjunto;
B. melhore a densidade de poder e a confiança do dispositivo;
C. combinação da otimização de circuito de poder e de circuito de controle;
D. reduza a dependência dos dissipadores de calor e do outro hardware (que incluem a relação térmica

materiais);
Inspeção de E. Restrito WIP e instrução da monitoração assim como de funcionamento;
UL do F. reconhecido e RoHS Diretivo-complacente;
G. Equipe com paixão, disciplina, responsabilidade e honestidade;
H. Nenhuma queixa da qualidade é significada salvar o dinheiro;
I. pessoas experientes das vendas e serviços ao cliente especializados;

1,3 aplicação

Amplificador de alta frequência, iluminação do posto de gasolina, sistema de conversão claro, módulo de poder.

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	325 tipos de x 226mm=3 = 3PCS
TIPO DA PLACA	PWB do alumínio, PWB do IMS
Número de camadas	Escolha o PWB tomado partido
Surgir componentes da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 35um (1oz)
	Material 1W/MK dielétrico
	Alumínio 5052
TECNOLOGIA
Traço e espaço mínimos:	62,4 mil. /-mil.
Furos mínimos/máximos:	4,2 milímetros/4,2 milímetros
Número de furos diferentes:	1
Número de furos de broca:	21
Resistência térmica (°C/W)	≤0.45
Tensão de divisão (VDC)	4000
Controle da impedância	não
MATERIAL DA PLACA
Condutibilidade térmica	1W/MK material dielétrico, MCPCB
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	1.8mm ±0.18
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Solda do ar quente
A máscara da solda aplica-se a:	Parte superior. mínimo de 12µm.
Cor da máscara da solda:	Branco
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento, V-corte
MARCAÇÃO
Lado da legenda componente	PARTE SUPERIOR
Cor da legenda componente	Preto
Nome ou logotipo do fabricante:	Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE	não através de
AVALIAÇÃO DE FLAMIBILITY	Aprovação Min. do UL 94-V0.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste bonde de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

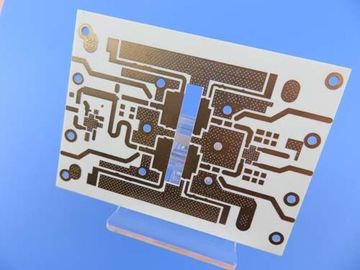

2.0mm MCPCB construídos no núcleo do alumínio 5052 com o HASL sem chumbo para a iluminação do diodo emissor de luz do poder 0
