O dobro fino da placa de circuito impresso 0.6mm tomou partido PWB em FR-4 do HASL sem chumbo

produtos

O dobro fino da placa de circuito impresso 0.6mm tomou partido PWB em FR-4 do HASL sem chumbo

MOQ:	1
preço:	USD 9.99-99.99
embalagem padrão:	Vácuo
Período de entrega:	10 dias de trabalho
método de pagamento:	T/T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-465-V1.16

Matéria-prima:

Altura final do PWB:

0.6mm ±0.1

Folha final externo:

1 onça

Revestimento de superfície:

Nivelamento de solda do ar quente (HASL)

Cor da máscara da solda:

Verde

Cor da legenda componente:

Branco

TESTE:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 9.99-99.99

Detalhes da embalagem:

Vácuo

Tempo de entrega:

10 dias de trabalho

Termos de pagamento:

T/T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

O dobro fino da placa de circuito impresso 0.6mm tomou partido PWB em FR-4 do HASL sem chumbo

(As placas de circuitos impressos são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

1,1 descrição geral

Este é um tipo de 2 camadas de placa de circuito impresso construída na carcaça FR-4 com Tg 135°C para a aplicação do sensor do interruptor. Tem somente 0,6 milímetros grosso com silkscreen branco (Taiyo) na máscara verde da solda (Taiyo) e HASL em almofadas. A matéria-prima é de ITEQ que fornece 10 acima do PWB pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.

1,2 características e benefícios

1. O material FR-4 é RoHS complacente e apropriado para necessidades térmicas da confiança;

2. HASL mostra que a molhadela excelente durante a solda e ela do componente pode evitar a corrosão de cobre;

3. Encontrar seu PWB precisa do protótipo à produção em massa;

4. Entrega no tempo. Taxa da em-tempo-entrega mais altamente de 98%.

5. Nenhuma quantidade de ordem mínima. 1 parte está disponível.

6. ISO9001, ISO14001, ISO13485, UL certificou a fábrica de fabricação;

7. capacidade da saída 30000㎡ pelo mês e os 8000 tipos de PWB pelo mês;

8. Classe 3. da classe 2 do IPC/IPC.

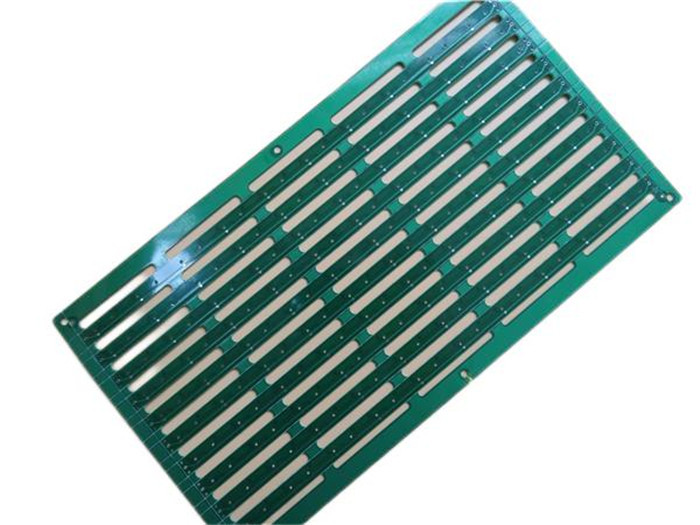

O dobro fino da placa de circuito impresso 0.6mm tomou partido PWB em FR-4 do HASL sem chumbo 0

1,3 aplicações

Repetidor de WiFi

USB Bluetooth

Sistema de vigilância video

Sistemas do controle de acesso

Motor variável da velocidade

Inversor de 5000 watts

router do modem 4G

Movimentações do motor

Amplificador de alta frequência

Telecomunicações

1,4 parâmetro do PWB

TAMANHO DO PWB	350 x 150mm=10PCS
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	não
STACKUP DA CAMADA	cobre ------- 18um (0.5oz) +PLATE
	FR-4 0.5mm
	cobre ------- 18um (0.5oz) +PLATE
TECNOLOGIA
Traço e espaço mínimos:	7mil/7.6mil
Furos mínimos/máximos:	0.5/1.0mm
Número de furos diferentes:	5
Número de furos de broca:	135
Número de entalhes moídos:	11
Número de entalhes internos:	0
Controle da impedância	NÃO
MATERIAL DA PLACA
Cola Epoxy de vidro:	FR-4, ITEQ IT-140, TG>135, er<5>
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	0.6mm ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	HASL, sem chumbo, Sn>=2.54µm
Solde a máscara para aplicar-se a:	Superior e inferior, mínimo 12micon.
Cor da máscara da solda:	O verde, PSR-2000GT600D, Taiyo forneceu.
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	PARTE SUPERIOR
Cor da legenda componente	Branco, IJR-4000 MW300, Taiyo Supplied.
Fabricante Name ou logotipo:	Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE	Chapeado através do furo (PTH), através de tented.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

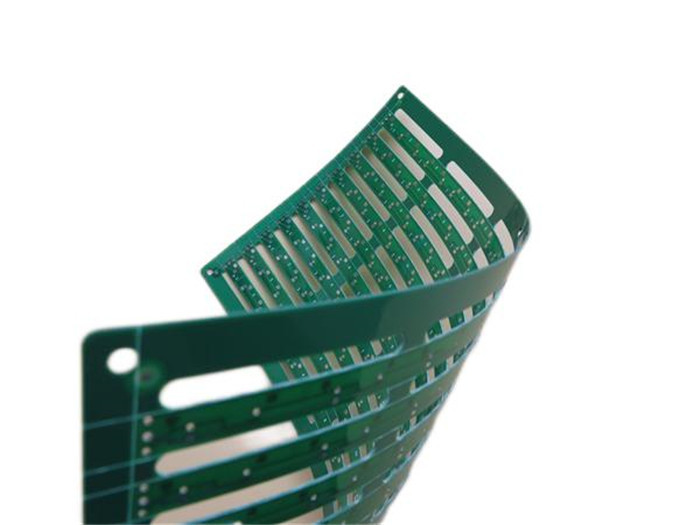

O dobro fino da placa de circuito impresso 0.6mm tomou partido PWB em FR-4 do HASL sem chumbo 1
