PWB alto de CTI 600V construído em 2.0mm FR-4 com HASL e furos escareados

PWB alto de CTI 600V construído em 2.0mm FR-4 com HASL e furos escareados

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Introdução geral

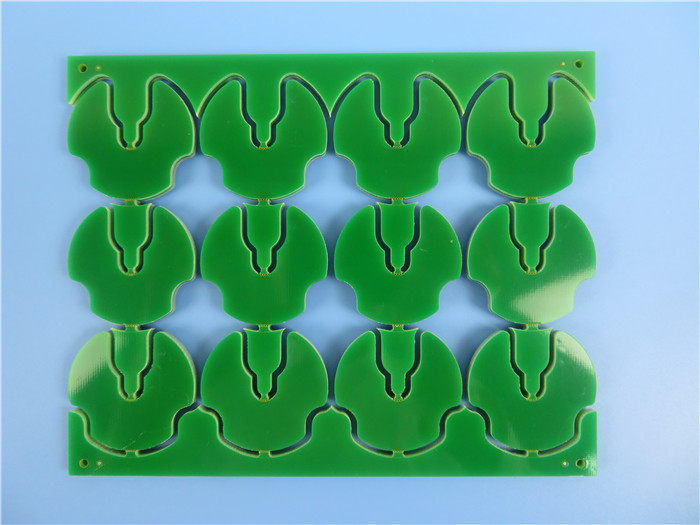

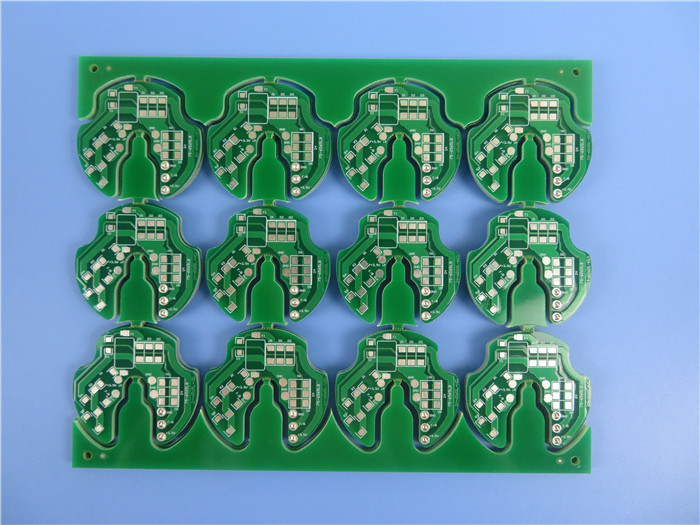

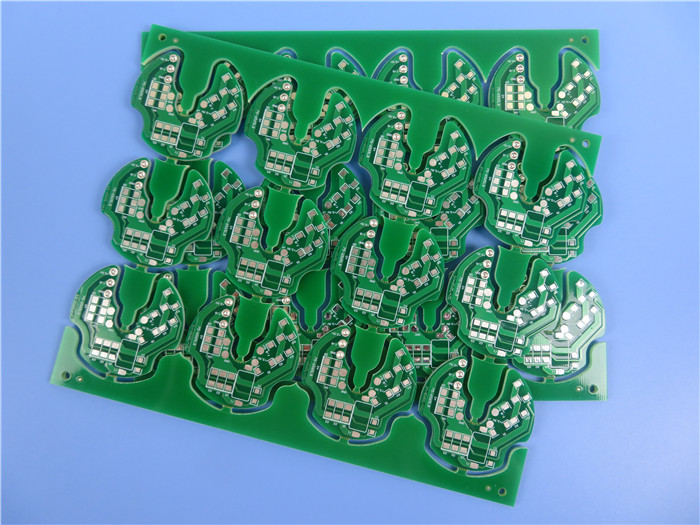

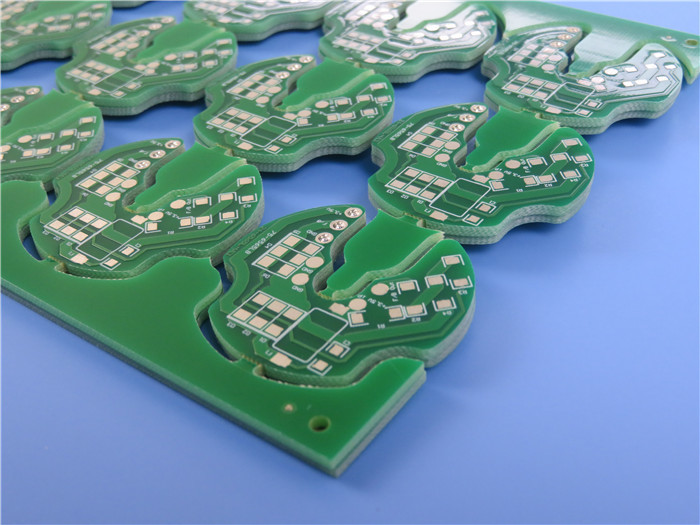

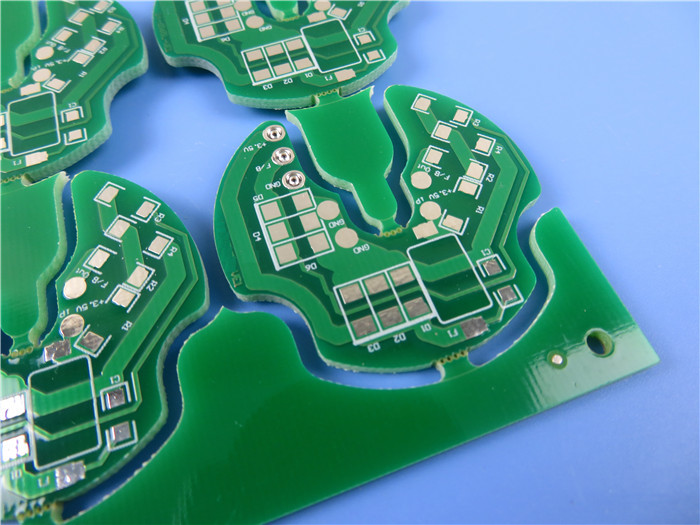

Este é um tipo de única placa de circuito tomado partido construída na carcaça FR-4 com CTI 600V. É um PWB 2.0mm grosso com trilhas simples, máscara verde da solda e o silkscreen branco. O revestimento de superfície em almofadas é ar quente que nivela, tipo sem chumbo. Há 3 furos escareados alinhados em uma trilha. O painel contém 12 placas individuais.

Especificações do PWB

Aplicações

PDP, LCD, TEVÊ

Refrigerador

Fornecedor do poder

Máquina de lavar

Que é o índice de seguimento comparativo (CTI)?

Aqui CTI é um artigo da qualidade que consulte para revestir a estratificação folheada que é amplamente utilizada no dispositivo elétrico da casa ou no outro (110V, 220V) instrumento elétrico de alta tensão. É uma condição simulada que o PWB está poluído em seu ambiente de trabalho, que o resultado no escapamento ou procura um caminho mais curto na diferença da trilha da superfície do PWB, sendo acompanhado do calor que libera-se e que carboniza.

A maneira de experiência é que as 50 gotas contínuas de 0,1% soluções do cloreto de amônio estão deixadas cair entre dois pontos na superfície do PWB, 30 segundos pela gota, girando na C.A. de alta tensão atual para fazer o teste. 300V em primeiro lugar de tentativa para gerar 1A atual. Há uma solução do cloreto de amônio na superfície, após atuais é ligado assim ela produzirá a resistência que igualmente trazem para fora o calor, a seguir a solução é evaporada lentamente. a ?a gota está ligada e lavra a 50 gotas para considerar se o PWB tem o escapamento ou não. Uma vez que o PWB tem a dispersão 0.1A e excede 0,5 segundos, julgou a falha.

A qualidade de CTI da estratificação consulta ao valor externamente aplicado da tensão e sem falha de 50 gotas. Se acima mencionado 300V passado, nós podemos aumentar a tensão a 400V, 500V ou 600V lavram ao elevado valor antes da falha, de que são os dados do laminite CTI.

Bicheng oferece PWB altos de CTI (CTI alto 600V FR-4 e material suportado de alumínio) que está trabalhando em tal ambiente áspero da alta tensão, da sujidade e da umidade.

O padrão do IEC 112 tem 3 graus como segue

Conforme o padrão do IEC, o menor uma carcaça da categoria de CTI, a resistência melhor ao seguimento. FR-4 normal varia 175-225V

Folha de dados de FR-4 com CTI 600V

Capacidade do PWB de Bicheng (FR-4) 2022
