Placa de circuito impresso alta do Tg (PWB) em S1000-2M Core e em S1000-2MB Prepreg com ouro da imersão

produtos

Placa de circuito impresso alta do Tg (PWB) em S1000-2M Core e em S1000-2MB Prepreg com ouro da imersão

MOQ:	1
preço:	USD 2.99-9.99 PER PIECE
embalagem padrão:	Vácuo
Período de entrega:	10 DIAS DE TRABALHO
método de pagamento:	T/T, Western Union
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-504-V0.54

Número de camadas:

Cola Epoxy de vidro:

S1000-2M

Folha final:

1 onça

Altura final do PWB:

1,6 milímetros ±10%

Revestimento de superfície:

Ouro da imersão

Cor da máscara da solda:

Verde do brilho

Cor da legenda componente:

Branco

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 2.99-9.99 PER PIECE

Detalhes da embalagem:

Vácuo

Tempo de entrega:

10 DIAS DE TRABALHO

Termos de pagamento:

T/T, Western Union

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

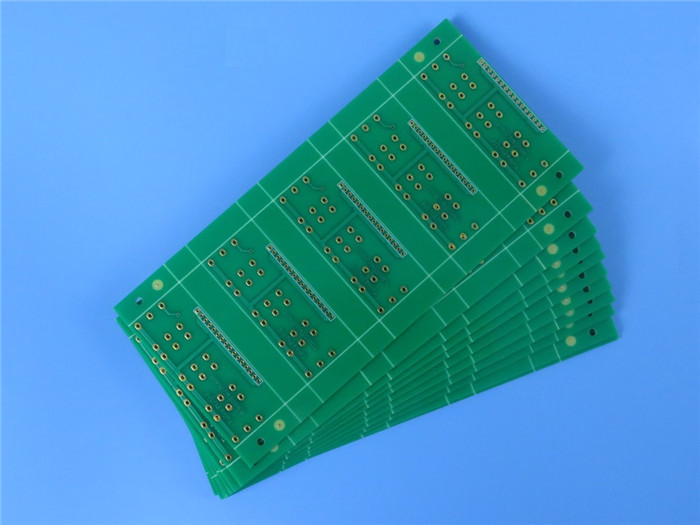

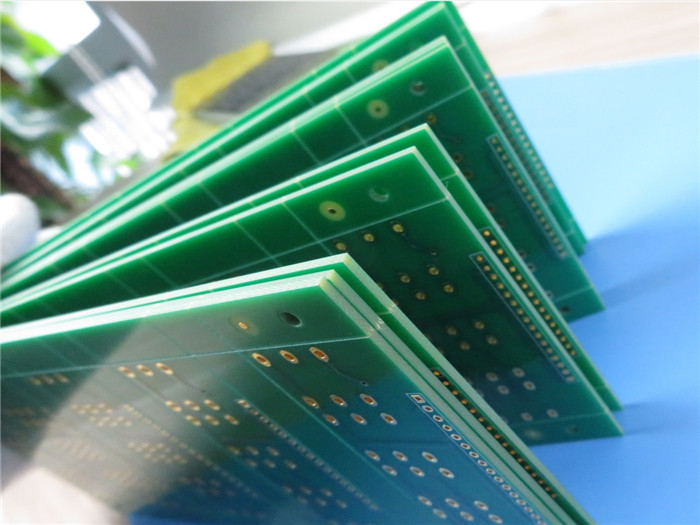

Placa de circuito impresso alta do Tg (PWB) em S1000-2M Core e em S1000-2MB Prepreg com ouro da imersão
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral
S1000-2M é um tipo de material alto da placa de circuito impresso do Tg fabricado por Shengyi com as características do elevado desempenho e de baixo CTE, apropriadas para o PWB multilayer alto. A espessura varia 0.05mm a 3.2mm, o peso de cobre 0.5oz a 3oz etc.
Características
Estratificação FR-4 compatível sem chumbo
Tg170℃ (DSC), Blocking/AOI UV compatível
Resistência térmica de calor elevado
Mais baixa Z-linha central CTE
Confiança excelente do através-furo
Desempenho excelente de Anti-CAF
Absorção de maré baixa
Processability mecânico excelente

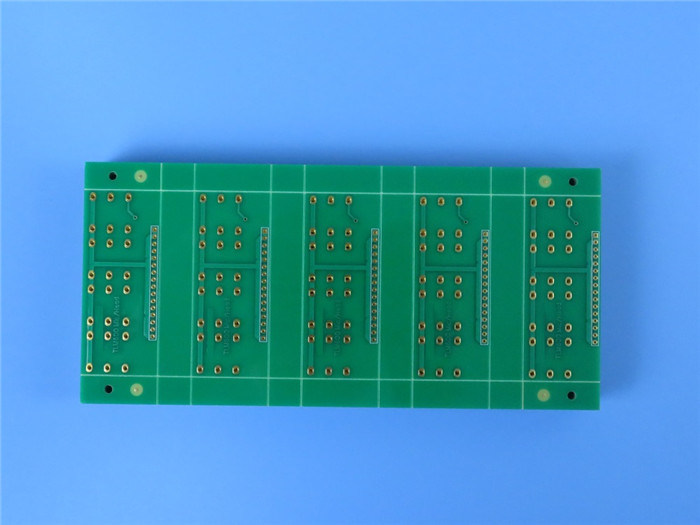

Placa de circuito impresso alta do Tg (PWB) em S1000-2M Core e em S1000-2MB Prepreg com ouro da imersão 0

Aplicações
Computador
Uma comunicação
Eletrônica automotivo
Apropriado para o PWB alto da contagem da camada

Nossa capacidade do PWB (S1000-2M)

Material do PWB:	Tg alto, elevado desempenho e baixa resina de cola Epoxy de CTE
Designação:	S1000-2M
Constante dielétrica:	4,6 em 10GHz
Contagem da camada:	Dupla camada, PWB Multilayer, híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Espessura do PWB:	0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, OSP, lata da imersão, prata da imersão etc….
Tecnologia:	HDI, através na almofada, controle da impedância, cegam o chapeamento através de/enterrado através de, da borda, o BGA, os furos etc. de Countsunk.

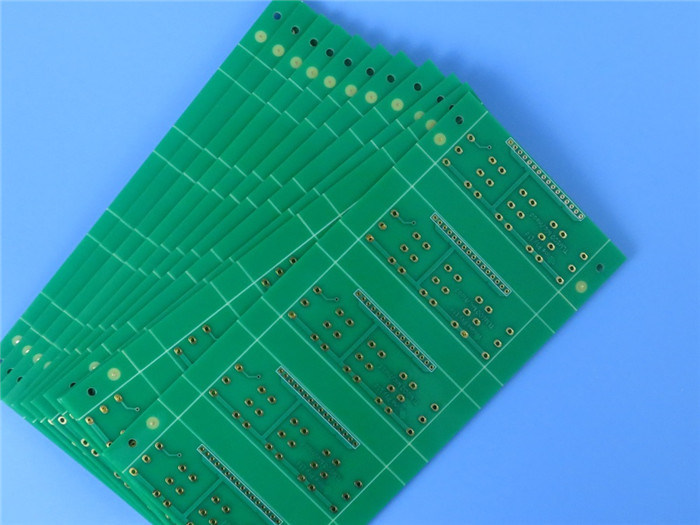

Placa de circuito impresso alta do Tg (PWB) em S1000-2M Core e em S1000-2MB Prepreg com ouro da imersão 1
Propriedades gerais de S1000-2M

Artigos do teste	Método do teste	Condição de teste	Unidade	Valor típico
Tg	IPC-TM-650 2.4.24.4	Acesso direto da memória	℃	185
Tg	IPC-TM-650 2.4.25D	DSC	℃	180
TD	IPC-TM-650 2.4.24.6	TGA (5% W.L)	℃	355
T260	IPC-TM-650 2.4.24.1	TMA	minuto	>60
T288	IPC-TM-650 2.4.24.1	TMA	minuto	30
T300	IPC-TM-650 2.4.24.1	TMA	minuto	15
Esforço térmico	IPC-TM-650 2.4.13.1	288℃, mergulho da solda	s	>100
CTE (Z-linha central)	IPC-TM-650 2.4.24	Antes do Tg	ppm/℃	41
	IPC-TM-650 2.4.24	Após o Tg	ppm/℃	208
	IPC-TM-650 2.4.24	50-260℃	%	2,4
Permitividade (1GHz)	IPC-TM-650 2.5.5.9	C-24/23/50	-	4,6
Tangente da perda (1GHz)	IPC-TM-650 2.5.5.9	C-24/23/50	-	0,018
Resistividade de volume	IPC-TM-650 2.5.17.1	C-96/35/90	MΩ-cm	8.7×108
Resistividade de superfície	IPC-TM-650 2.5.17.1	C-96/35/90	MΩ	2.2×107
Resistência de arco	IPC-TM-650 2.5.1	D-48/50+D-0.5/23	s	133
Divisão dielétrica	IPC-TM-650 2.5.6	D-48/50+D-0.5/23	quilovolt	>45
Força de casca (1oz)	IPC-TM-650 2.4.8	288℃/10s	N/mm [lb/in]	1,3 [7,43]
Força Flexural (LW/CW)	IPC-TM-650 2.4.4		Mpa	567/442
Absorção de água	IPC-TM-650 2.6.2.1	D-24/23	%	0,08
Inflamabilidade	UL94	C-48/23/50	Avaliação	V-0
CTI	IEC60112		Avaliação	PLC 3

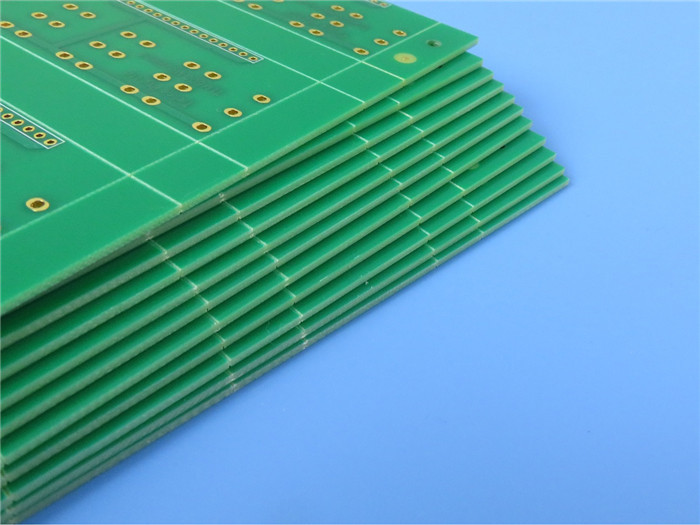

Placa de circuito impresso alta do Tg (PWB) em S1000-2M Core e em S1000-2MB Prepreg com ouro da imersão 2
