Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP

Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP

  • Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP
  • Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP
  • Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP
  • Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP
  • Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP
Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Technologies Limited
Certificação: UL
Número do modelo: BIC-451-V4.5
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 9.99-99.99 per piece
Detalhes da embalagem: Vácuo
Tempo de entrega: 10 dias de trabalho
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 45000 partes pelo mês
Contato
Descrição de produto detalhada
Número de camadas: 1 Cola Epoxy de vidro: FR-4
Folha final externo: 1,0 onças Altura final do PWB: 0,2 milímetros ±0.1
Revestimento de superfície: OSP Cor da máscara da solda: Branco
Cor da legenda componente: Azul TESTE: Expedição prévia do teste elétrico de 100%

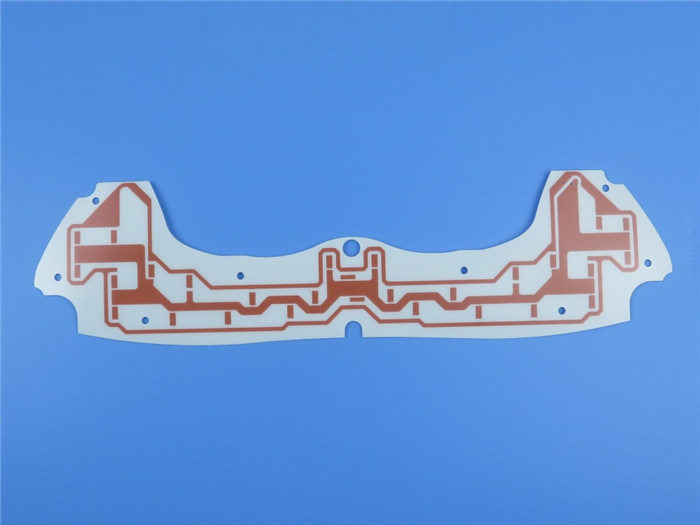

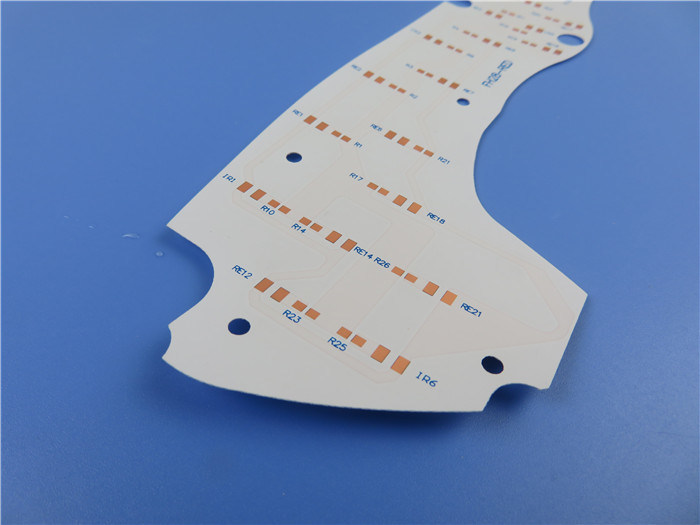

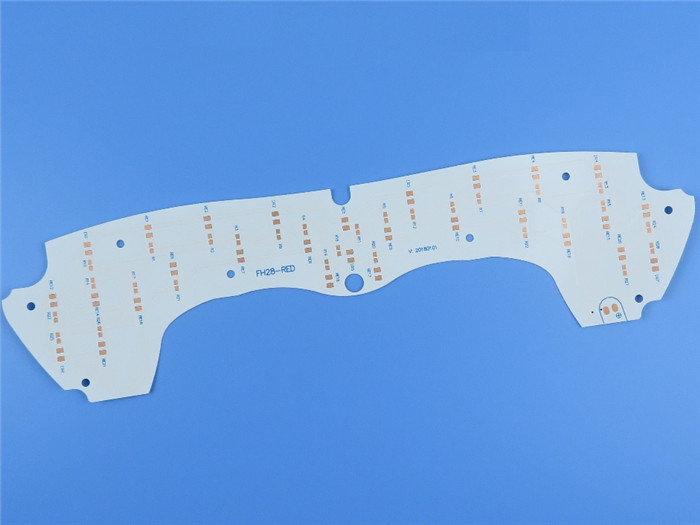

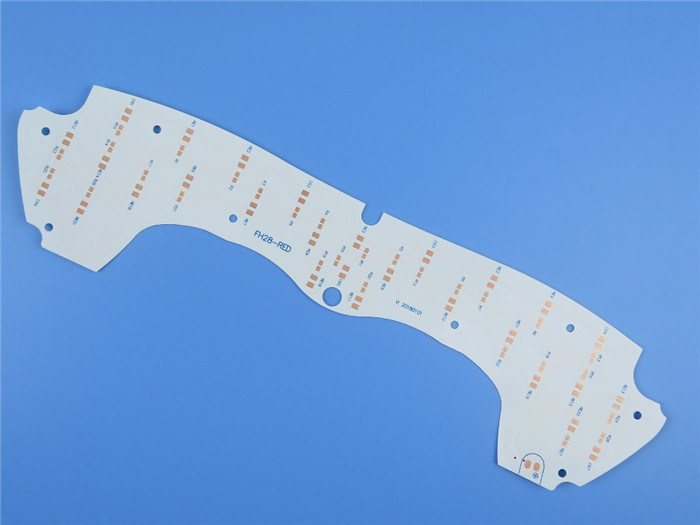

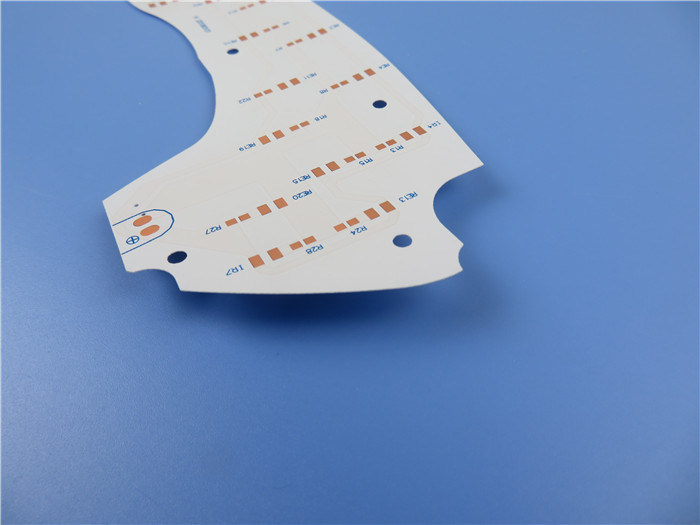

Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP (as placas de circuitos impressos são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Descrição geral

Este é um tipo de PWB fino tão fino quanto 0.2mm, ele fez na carcaça FR-4 convencional com único cobre da camada, cobre 1oz terminou. É uma placa muito simples com máscara branca da solda e OSP em almofadas.



Especificações do PWB

TAMANHO DO PWB 256 x 66mm=1PCS
Matéria-prima: FR-4
Número de camadas Único PWB tomado partido
SMT SIM
Através dos componentes do furo não
STACKUP DA CAMADA Cobre ------- 35um (1oz)
FR-4
Traço e espaço mínimos: 59mil/59mil
Furos mínimos/máximos: 0.5mm/5.8mm
Folha final externo: 1oz
Folha final interna: 0oz
Altura final do PWB: 0.22mm
Revestimento de superfície OSP
Solde a máscara para aplicar-se a: PARTE SUPERIOR
Cor da máscara da solda: Máscara branca da solda
CONTOUR/CUTTING Perfuração
Lado da legenda componente PARTE SUPERIOR
Cor da legenda componente Silkscreen azul
ATRAVÉS DE Nenhuns chapearam através do furo (NPTH)
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.



Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP 0



Aplicações típicas

Eletrônica da segurança

Controle de lógica do programa

Sistemas industriais

Sistemas de rastreio do carro

Contador eletrônico

Antena externo de WiFi



Nossas vantagens

O projeto de engenharia impede que os problemas ocorram na pre-produção;

A fabricação do PWB é restritamente conforme especificações exigidas;

Inspeção restrita de WIP e monitoração assim como instrução de trabalho;

As capacidades poderosas do PWB apoiam seus investigação e desenvolvimento, vendas e mercado;

Entrega na taxa mais alta da em-tempo-entrega do tempo de 98%;

capacidade da saída 30000㎡ pelo mês;

Entrega na taxa mais alta da em-tempo-entrega do tempo de 98%;



Nossas capacidades 2022


Parâmetro Valor
Contagens da camada1-32
Material da carcaça RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (Tg alto S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 CTI>600V alto; Polyimide, ANIMAL DE ESTIMAÇÃO; Núcleo etc. do metal.
Tamanho máximo Teste de voo: 900*600mm, teste 460*380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa ±0,0059"(0.15mm)
Espessura do PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm) ±8%
Tolerância da espessura (t<0.8mm) ±10%
Espessura da camada da isolação 0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima 0,003" (0.075mm)
Espaço mínimo 0,003" (0.075mm)
Espessura de cobre exterior 35µm--420µm (1oz-12oz)
Espessura de cobre interna 17µm--350µm (0.5oz - 10oz)
Furo de broca (mecânico) 0,0059" - 0,25" (0.15mm--6.35mm)
Furo terminado (mecânico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico) 0,00295" (0.075mm)
Registro (mecânico) 0,00197" (0.05mm)
Prolongamento 12:1
Tipo da máscara da solda LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Tomada através do diâmetro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância ±10%
Revestimento de superfície HASL, HASL SE, ENIG, lata da IMM, IMM AG, OSP, dedo do ouro



Descrição FR-4 material

Hoje, FR-4 é ainda o laborioso da indústria da fabricação do PWB, um material baseado em um sistema da resina de cola Epoxy. Começa a amaciar em uma temperatura de 130°C (temperatura de transição de vidro, de Tg) e exibe uma expansão alta no sentido da Z-linha central quando aquecido acima da temperatura do Tg.



FR-4 (ou FR4) são um tipo da designação material da categoria, assim que ele significam que o material da resina é chama resistente (auto-extinguindo). FR-4 é um tipo de especificações materiais, não um nome material, mas uma categoria material. O “franco” representa a chama - retardador, e denota que a segurança da inflamabilidade de FR-4 é em conformidade com o UL94V-0 padrão.



A cola Epoxy FR-4 de vidro é uma estratificação plástica thermoset de alta pressão popular e versátil com boa força às relações de peso. Com absorção de água zero próxima, FR-4 é o mais de uso geral como um isolador elétrico que possui a força mecânica considerável. O material é sabido igualmente para reter seus valores mecânicos altos e qualidades de isolamento elétricas em circunstâncias secas e úmidas. Estes atributos, junto com boas características da fabricação, emprestam de serviço público a esta categoria para uma grande variedade de aplicações elétricas e mecânicas.



Estratificações --- FR-4 aplicou-se em placas de circuito impresso (PCBs)

Os materiais da categoria FR-4 são usados geralmente na placa de circuito têm muitos tipos, mas a maioria são baseados no material composto assim chamado de quatro funções (Tera-função) que é composto do pano tecido da fibra de vidro com uma pasta da resina de cola Epoxy que seja chama resistente.



FR-4 é a espinha dorsal de isolamento preliminar em cima de que a grande maioria de placas de circuito impresso rígidas (PCBs) é produzida. Uma camada fina da folha de cobre é laminada a um ou ambo o lado de um painel de vidro da cola Epoxy FR-4. Estas são geralmente as estratificações folheadas tão de cobre consultadas (CCL).



As folhas FR-4 cobre-folheadas são fabricadas com as interconexões dos circuitos gravadas nas camadas de cobre para produzir placas de circuito impresso (PCBs). Umas placas de circuito FR-4 impresso mais sofisticadas e mais complexas (PCBs) são produzidas nas camadas múltiplas, igualmente conhecidas como “circuitos multilayer”.



Placa de circuito FR-4 impresso fina do PWB 0.2mm com máscara branca da solda e OSP 1
