placa fina fina do PWB 4-Layer do PWB 0.5mm da Multi-camada com ouro da imersão

produtos

placa fina fina do PWB 4-Layer do PWB 0.5mm da Multi-camada com ouro da imersão

MOQ:	1
preço:	USD 9.99-99.99
embalagem padrão:	Vácuo
Período de entrega:	10 dias de trabalho
método de pagamento:	T/T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-466-V6.5

Matéria-prima:

Altura final do PWB:

0.5mm ±0.1

Folha final externo:

1 onça

Revestimento de superfície:

Ouro da imersão

Cor da máscara da solda:

Amarelo

Cor da legenda componente:

Branco

TESTE:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 9.99-99.99

Detalhes da embalagem:

Vácuo

Tempo de entrega:

10 dias de trabalho

Termos de pagamento:

T/T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

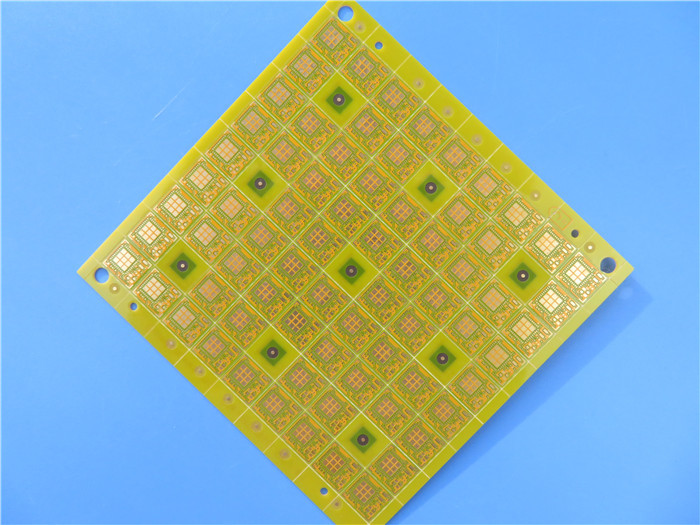

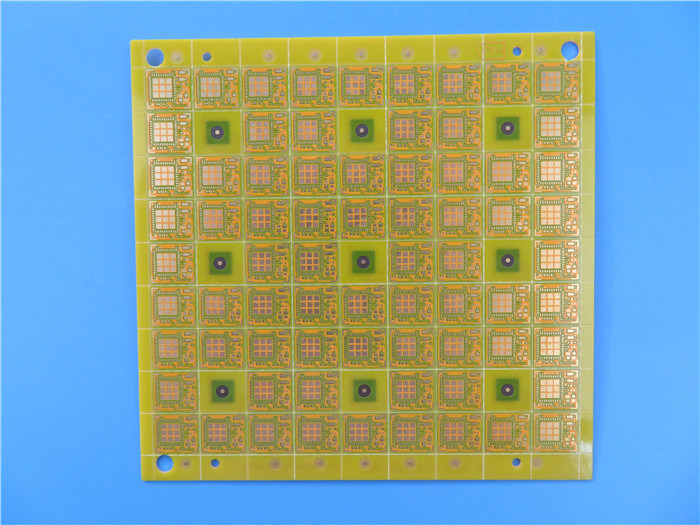

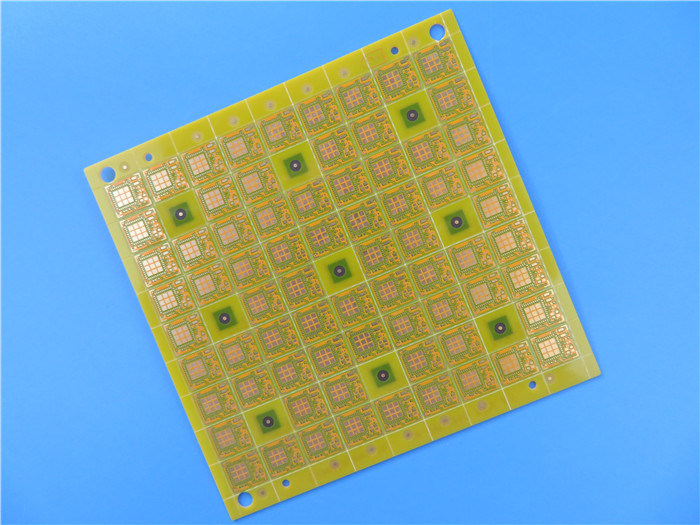

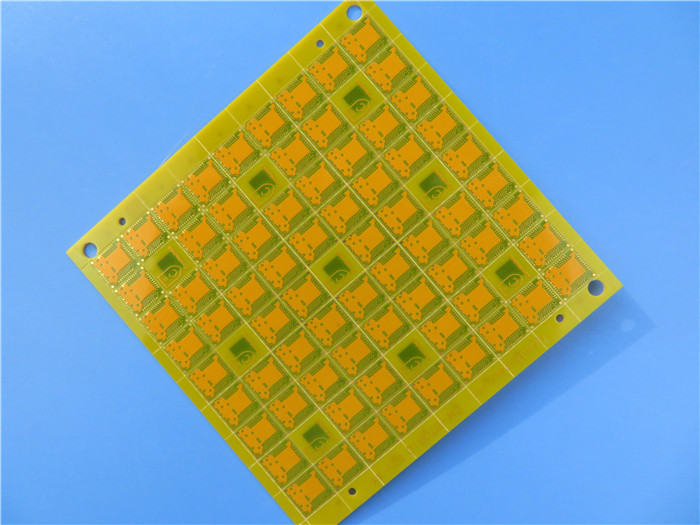

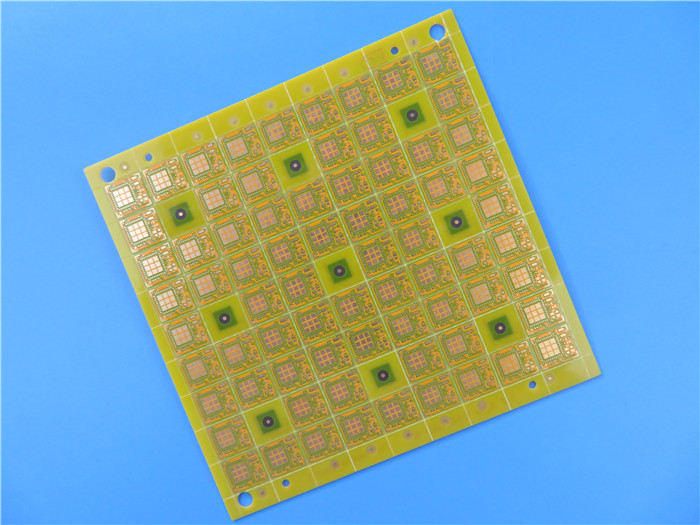

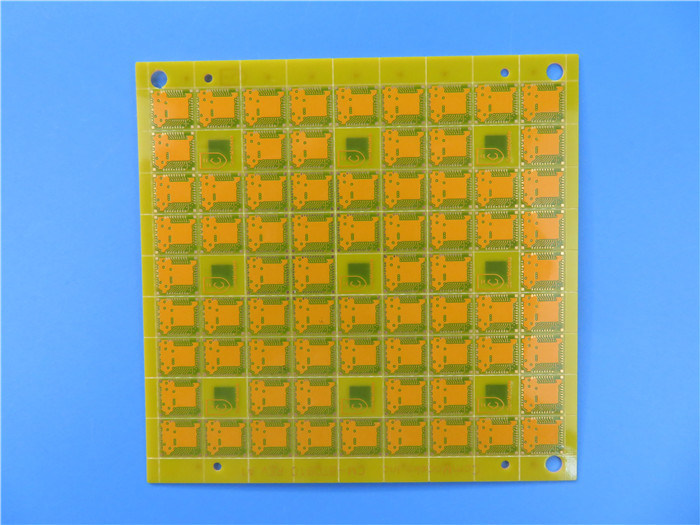

PWB fino 0.5mm da Multi-camada 4- placa fina do PWB da camada com ouro da imersão

(As placas de circuitos impressos são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

1,1 descrição geral

Este é um tipo de placa fina do PWB de 4 camadas construída na carcaça FR-4 com Tg 135°C para a aplicação do perseguidor de GPS. Tem somente 0,5 milímetros grosso sem o silkscreen na máscara amarela da solda (Taiyo) e o ouro da imersão em almofadas. A matéria-prima é de ITEQ que fornece 72 acima do PWB pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 50 painéis são embalados para a expedição.

1,2 características e benefícios

1. O material FR-4 é RoHS complacente e apropriado para necessidades térmicas da confiança;

2. O ouro da imersão tem o tempo de armazenamento longo (pode ser armazenado por mais de 1 ano no saco de vácuo);

3. Nós mandamos capacidades poderosas do PWB apoiar seus investigação e desenvolvimento, vendas e mercado;

4. oficina 16000㎡ e 8000 tipos de PWB pelo mês;

5. Serviço pós-venda hassle livre, linear;

6. ISO9001, ISO14001, IATF16949, ISO13485, UL certificou;

7. Mais do que os anos 18+ de experiência do PWB;

8. Classe 3. da classe 2 do IPC/IPC.

placa fina fina do PWB 4-Layer do PWB 0.5mm da Multi-camada com ouro da imersão 0

1,3 aplicações

Sistemas de vigilância

Inversor do laço da grade

Modem USB

Router de Mifi

Perseguidor de GPS do veículo

Controle de acesso do usuário

Peças da placa de circuito

Aplicações de sistemas encaixadas

C.C. do conversor à C.C.

Impressoras

1,4 parâmetro do PWB

TAMANHO DO PWB	100 x 105mm=72PCS
TIPO DA PLACA	PWB Multilayer
Número de camadas	4 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- CS da PARTE SUPERIOR de 18um (0.5oz) +plate
	prepreg 4mil
	cobre ------- (0.5oz) plano da terra 18um
	5mil FR-4
	cobre ------- plano de 18um (0.5oz) PWR
	prepreg 4mil
	cobre ------- plano de 18um (0.5oz) PWR
TECNOLOGIA
Traço e espaço mínimos:	4mil/4mil
Furos mínimos/máximos:	0.3/2.50mm
Número de furos diferentes:	31
Número de furos de broca:	2315
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância	não
MATERIAL DA PLACA
Cola Epoxy de vidro:	FR-4, ITEQ IT140 TG>135, er<5>
Folha final externo:	1oz
Folha final interna:	0.5oz
Altura final do PWB:	0.52-0.56mm
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro 0.025µm da imersão sobre o níquel de 3µm (14,9% áreas)
Solde a máscara para aplicar-se a:	SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda:	Amarelo, Taiyo PSR-2000GT600D
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	Nenhum silkscreen requried.
Cor da legenda componente	Nenhum silkscreen requried.
Fabricante Name ou logotipo:	Nenhum silkscreen requried.
ATRAVÉS DE	Chapeado através do furo (PTH), através na almofada e através de tampar no CS e no picosegundo, os vias não devem ser visíveis.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

placa fina fina do PWB 4-Layer do PWB 0.5mm da Multi-camada com ouro da imersão 1
