PWB pesado do cobre construído na base de alumínio com peso do cobre de 10 onças

produtos

PWB pesado do cobre construído na base de alumínio com peso do cobre de 10 onças

MOQ:	1
preço:	USD20~30
embalagem padrão:	Vácuo
Período de entrega:	5-6 dias de trabalho
método de pagamento:	T/T/paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0879-V8.79

condutibilidade térmica:

1W/MK material dielétrico, MCPCB

Placa densamente:

1.2mm ±0.12

Grosso de cobre:

10 onças

Revestimento de superfície:

Cor da máscara da solda:

nenhum exigido

Cor da legenda componente:

nenhum exigido

teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD20~30

Detalhes da embalagem:

Vácuo

Tempo de entrega:

5-6 dias de trabalho

Termos de pagamento:

T/T/paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de PWB pesado do cobre construído na carcaça de alumínio com divisão

tensão 4000 VDC para a aplicação da aplicação Grande-atual. É 1,2 milímetros

densamente sem máscara do silkscreen e da solda e um revestimento de OSP em almofadas.

a matéria-prima é de Totking que fornece o único PWB ascendente. São fabricados por

Dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para

expedição.

1,2 características e benefícios

A. combinação da otimização de circuito de poder e de circuito de controle
B. melhor dissipação de calor do calor elevado gerada pela grande corrente
Fabricação do PWB do C. em especificações exigidas.
Tipos do D. 8000 de PWB pelo mês
Prazo de execução de E. Rápido: 3-5 dias
Panelization de F. Gratuitamente PWB

1,3 aplicação

Fonte de alimentação ininterrupto, fonte de alimentação do Desktop, fontes de alimentação do computador, bateria

Fonte de alimentação, poder do inversor, componentes da fonte de alimentação, fonte de alimentação de DVE, elétrica

veículo que carrega (comercial e industrial), conversor da C.A. da C.A., inversor 2000W,

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	75 x 64mm=1PCS
TIPO DA PLACA	PWB do alumínio, PWB do IMS
Número de camadas	Escolha o PWB tomado partido
Surgir componentes da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 350 um (10 onças)
	Material 1W/MK dielétrico
	Alumínio 5052 0.8mm
TECNOLOGIA
Traço e espaço mínimos:	mil. 70 mil./70
Furos mínimos/máximos:	N/A
Número de furos diferentes:	N/A
Número de furos de broca:	N/A
Resistência térmica (°C/W)	≤0.45
Tensão de divisão (VDC)	4000
Controle da impedância	não
MATERIAL DA PLACA
Condutibilidade térmica	1W/MK material dielétrico, MCPCB
Folha final externo:	10 ONÇAS
Folha final interna:	0 onças
Altura final do PWB:	1.2mm ±0.12
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	OSP
A máscara da solda aplica-se a:	N/A
Cor da máscara da solda:	N/A
Tipo da máscara da solda:	N/A
CONTOUR/CUTTING	Distribuição
MARCAÇÃO
Lado da legenda componente	N/A
Cor da legenda componente	N/A
Nome ou logotipo do fabricante:	N/A
ATRAVÉS DE	não através de
AVALIAÇÃO DE FLAMIBILITY	Aprovação Min. do UL 94-V0.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste bonde de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

Variedade de PWB

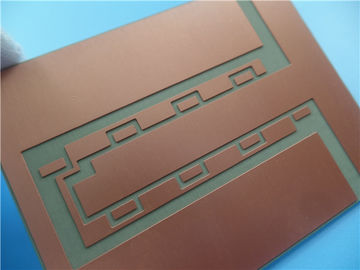

PWB pesado do cobre construído na base de alumínio com peso do cobre de 10 onças 0

PWB pesado do cobre construído na base de alumínio com peso do cobre de 10 onças 1
