| Lugar de origem: | China |
| Marca: | Bicheng Enterprise Limited |
| Certificação: | UL |
| Número do modelo: | BIC-0995-V9.95 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD20~30 |
| Detalhes da embalagem: | vácuo |
| Tempo de entrega: | 4-5 dias úteis |
| Termos de pagamento: | T / T, Paypal |
| Habilidade da fonte: | 45000 partes pelo mês |
| Núcleo de alumínio: | 3W / Material dielétrico 75um do MK | Altura final do PWB: | 1.6mm ±0.16 |
|---|---|---|---|
| Folha final externo: | 2 onças | Revestimento de superfície: | Ouro de Immersin |
| Cor da máscara da solda: | Branco | Cor da legenda componente: | Black |
| teste: | Expedição prévia do teste bonde de 100% |
Perfil do produto
1,1 descrição geral

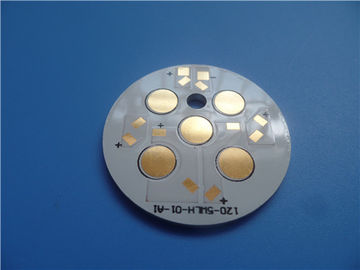

Este é um tipo de PWB do alumínio para a aplicação de uma comunicação eletrônica
equipamento. É uma única placa da camada MCPCB em 1,6 milímetros grosso com thermal de 3 W/MK
condutibilidade. A placa de alumínio é de ITEQ, de máscara da solda e de silkscreen de
Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25
as placas são embaladas separadamente.
1,2 características e benefícios
A. combinação da otimização de circuito de poder e de circuito de controle,
B. substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor,
C. difusão do calor eficaz no projeto do circuito,
D. reduza a temperatura de funcionamento do equipamento,
E. melhore a densidade de poder e a confiança do dispositivo,
F. prolongue a vida útil do produto,
G. taxa elegível dos produtos de primeira produção: >95%
H. gestão do equipamento e manutenção detalhada e controle de processos,
I. o processo inteiro da fabricação é totalmente controlado.
UL do J. reconhecido e RoHS Diretivo-complacente
K. Uma experiência de mais de 15 anos
L. de alta tecnologia
1,3 aplicação
Lâmpada do automóvel, radiador, eletromecânico, amplificador do entrada/saída
1,4 folha do parâmetro e de dados
| TAMANHO DO PWB | 36 x 36 milímetros (diâmetro 36mm) |
| TIPO DA PLACA | PWB DO IMS |
| Número de camadas | Escolha o PWB tomado partido |
| Surgir componentes da montagem | SIM |
| Através dos componentes do furo | NÃO |
| STACKUP DA CAMADA | cobre ------- 70um (2oz) |
| 3W/MK material dielétrico 75um | |
| Alumínio 6061 1.5mm | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | 18mil/15mil |
| Furos mínimos/máximos: | 4.0mm |
| Número de furos diferentes: | 1 |
| Número de furos de broca: | 1 |
| Número de entalhes moídos: | 0 |
| Número de entalhes internos: | 0 |
| Controle da impedância | não |
| MATERIAL DA PLACA | |
| Núcleo de alumínio: | 3W / Material dielétrico 75um do MK |
| Resistência térmica (°C/W) | ≤0.45 |
| Tensão de divisão (VDC) | 4000 |
| Folha final externo: | 2oz |
| Folha final interna: | 0oz |
| Altura final do PWB: | 1.6mm ±0.16 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro de Immersin |
| A máscara da solda aplica-se a: | PARTE SUPERIOR, mínimo 12micron |
| Cor da máscara da solda: | Branco |
| Tipo da máscara da solda: | LPSM |
| CONTOUR/CUTTING | Distribuição |
| MARCAÇÃO | |
| Lado da legenda componente | PARTE SUPERIOR |
| Cor da legenda componente | Preto |
| Nome ou logotipo do fabricante: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE | Chapeado não durante todo o furo (NPTH) |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação Min. do UL 94-V0. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: |
0,0059" |
| Chapeamento da placa: | 0,0029" |
| Tolerância da broca: | 0,002" |
| TESTE | Expedição prévia do teste bonde de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
