RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Lugar de origem: | China |
Marca: | Bicheng Enterprise Limited |
Certificação: | UL |
Número do modelo: | BIC-0438-V4.38 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD40~50 |
Detalhes da embalagem: | vácuo |
Tempo de entrega: | 4-5 dias úteis |
Termos de pagamento: | T / T, Paypal |
Habilidade da fonte: | 45000 partes pelo mês |
Material da placa: | PWB do alumínio, MCPCB ITEQ 150℃ | Espessura da placa: | 1,20 milímetro +/--0,1 |
---|---|---|---|
Espessura de superfície do Cu: | 315 um (9 onças) | Revestimento de superfície: | OSP |
cor da máscara da solda: | N / A | Cor do Silkscreen: | N / A |
Função: | Teste bonde da passagem de 100% |
Perfil do produto
1,1 descrição geral

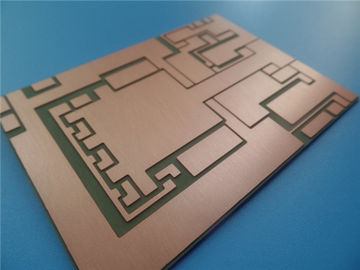

Este é um tipo de cobre pesado escolhe a placa de alumínio tomada partido do PWB em 1.2mm grosso
para a aplicação da dissipação altamente atual e de alta temperatura. A base
a estratificação é do cobre de ITEQ 9oz. Fabricou pela classe 2 do IPC 6012 usando-se
dados fornecidos de Gerber. Cada 20 placas de painel são embaladas separadamente.
1,2 características e benefícios
A. combinação da otimização de circuito de poder e de circuito de controle,
B. substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor,
C. difusão do calor eficaz no projeto do circuito,
D. reduza a temperatura de funcionamento do equipamento,
E. melhore a densidade de poder e a confiança do dispositivo,
F. prolongue a vida útil do produto,
G. teste de alta tensão, teste de controle da impedância, micro-seção, teste da solda-capacidade,
H. inspeção de WIP e instrução restritas da monitoração assim como de funcionamento,
I. instrução (MI) da fabricação do direito,
Serviço ao cliente de J. Grande
O UL do K. conformou-se
L. Profissional e coordenadores experientes
1,3 aplicação
Industrial e lâmpadas de mineração, ignitor automotivo, sistema de segurança, amplificador audio
1,4 folha do parâmetro e de dados
Número de camadas | 1 |
Tipo da placa | Escolha o PWB tomado partido |
Embarque a espessura | 1,20 milímetro +/--0,1 |
Material da placa | PWB do alumínio, MCPCB |
Fornecedor do material da placa | ITEQ |
Valor do Tg do material da placa | 150℃ |
Espessura do Cu de PTH | N/A |
Thicknes internos do Cu de Iayer | N/A |
Espessura de superfície do Cu | 315 um (9oz) |
Tipo e modelo da máscara da solda não. | N/A |
Fornecedor da máscara da solda | N/A |
Cor da máscara da solda | N/A |
Número de máscaras da solda | N/A |
Espessura da máscara da solda | N/A |
Tipo de tinta do Silkscreen | N/A |
Fornecedor do Silkscreen | N/A |
Cor do Silkscreen | N/A |
Número de Silkscreen | N/A |
Traço de Mininum (mil.) | 16 mil. |
Gap mínimo (mil.) | 14,7 mil. |
Revestimento de superfície | OSP |
RoHS exigiu | Sim |
Warpage | 0,14% |
Teste de choque térmico |
Passagem, 288±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
Teste de Solderablity | Passagem, 255±5℃, 5 segundos que molham a área menos 95% |
Função | Teste bonde da passagem de 100% |
Obra | Conformidade com classe 2 de IPC-A-600H & de IPC-6012C |
1,5 unidade da dimensão do esboço: milímetro
NÃO. | Dimensão exigida (toerance) | Dimensão real | ||||
1 | 85,00 | ±0.15 | 84,99 | 85,01 | 85,00 | 85,01 |
2 | 67,00 | ±0.15 | 67,02 | 67,01 | 67,00 | 66,99 |
A variedade de PCBs
