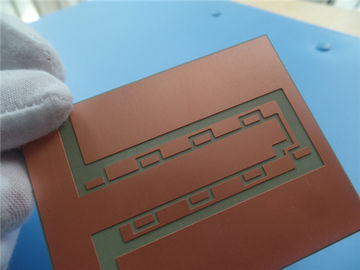

Cobre pesado de alumínio da placa de circuito 8oz do PWB

produtos

Cobre pesado de alumínio da placa de circuito 8oz do PWB

MOQ:	1
preço:	USD40~50
embalagem padrão:	vácuo
Período de entrega:	7-8 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0357-V3.57

Material da placa:

PWB do alumínio, MCPCB ITEQ 150℃

Espessura da placa:

1,20 milímetro +/--0,1

Espessura de superfície do Cu:

280 um (8 onças)

Revestimento de superfície:

cor da máscara da solda:

N / A

Cor do Silkscreen:

N / A

Função:

Teste bonde da passagem de 100%

Quantidade de ordem mínima:

Preço:

USD40~50

Detalhes da embalagem:

vácuo

Tempo de entrega:

7-8 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de cobre pesado escolhe a placa de alumínio tomada partido do PWB em 1.2mm densamente para

a aplicação da dissipação altamente atual e de alta temperatura. A estratificação baixa

é do cobre de ITEQ 9oz. Fabricou pela classe 2 Gerber fornecido de utilização do IPC 6012

dados. Cada 20 placas de painel são embaladas separadamente.

1,2 características e benefícios

A. combinação da otimização de circuito de poder e de circuito de controle,
B. substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor,
C. difusão do calor eficaz no projeto do circuito,
D. reduza a temperatura de funcionamento do equipamento,
E. melhore a densidade de poder e a confiança do dispositivo,
F. prolongue a vida útil do produto,
G. o processo inteiro da fabricação é totalmente controlado.
Testes do H. 100% inclusivos do teste bonde e da inspeção de AOI.
I. teste de esforço térmico, teste de confiança, teste de resistência da isolação e contaminação iônica

teste
Materiais de J. RoHS
K. Foco no ponto baixo à produção de volume média
L. a ordem da quantidade pequena é aceitada

1,3 aplicação

Downlight, sistema de controlo automático da segurança, conversor de DC/AC, amplificador de potência

1,4 folha do parâmetro e de dados

Número de camadas	1
Tipo da placa	Escolha o PWB tomado partido
Embarque a espessura	1,20 milímetro +/--0,1
Material da placa	PWB do alumínio, MCPCB
Fornecedor do material da placa	ITEQ
Valor do Tg do material da placa	150℃

Espessura do Cu de PTH	N/A
Thicknes internos do Cu de Iayer	N/A
Espessura de superfície do Cu	280 um (8 onças)

Tipo e modelo da máscara da solda não.	N/A
Fornecedor da máscara da solda	N/A
Cor da máscara da solda	N/A
Número de máscaras da solda	N/A
Espessura da máscara da solda	N/A

Tipo de tinta do Silkscreen	N/A
Fornecedor do Silkscreen	N/A
Cor do Silkscreen	N/A
Número de Silkscreen	N/A

Traço de Mininum (mil.)	16 mil.
Gap mínimo (mil.)	14,7 mil.

Revestimento de superfície	OSP
RoHS exigiu	Sim
Warpage	0,14%

Teste de choque térmico	Passagem, 288±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Teste de Solderablity	Passagem, 255±5℃, 5 segundos que molham a área menos 95%
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6012C

1,5 unidade da dimensão do esboço: milímetro

NÃO.	Dimensão exigida (toerance)		Dimensão real
1	81,00	±0.15	81,99	81,01	81,00	81,01
2	65,00	±0.15	65,02	65,01	65,00	64,99

Cobre pesado de alumínio da placa de circuito 8oz do PWB 0

Chapeamento do teste padrão

Cobre pesado de alumínio da placa de circuito 8oz do PWB 1

Alumínio Placa de Circuito,

placa de circuito impresso do núcleo do metal,

aluminium pcb
