Placa de alumínio PCB 5052 Estrutura Composta

produtos

Placa de alumínio PCB 5052 Estrutura Composta

MOQ:	1
preço:	USD40~50
embalagem padrão:	vácuo
Período de entrega:	5-6 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0058-V5.8

condutibilidade térmica:

1W/MK material dielétrico, MCPCB

Altura final do PWB:

1.6mm ±0.16

Folha final externo:

1 onça

Revestimento de superfície:

Níquel Electroless sobre o ouro da imersão (ENIG)

Cor da máscara da solda:

Branco, PSR400 WT02

Cor da legenda componente:

nenhum silkscreen exigido

teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD40~50

Detalhes da embalagem:

vácuo

Tempo de entrega:

5-6 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de PWB do alumínio para a aplicação do motorista do motor. É uma única camada

Placa de MCPCB em 1,6 milímetros grosso com 1 condutibilidade térmica de W/MK. Construiu com composto

estrutura. A placa de alumínio é de ITEQ, de máscara da solda e de silkscreen de Taiyo. É

fabricado por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 20 placas são expedição embalada.

1,2 características e benefícios

A. processo de SMT.
B. a dissipação de calor eficaz reduz a temperatura de funcionamento do módulo e prolonga-a

a vida útil.
C. a densidade e a confiança de poder são melhoradas acima de 10%.
D. reduza a dependência dos dissipadores de calor e do outro hardware (que incluem a relação térmica

materiais),
E. Diminuição o volume do produto,
F. Diminuição o custo do hardware e do conjunto,
G. teste de alta tensão, teste de controle da impedância, micro-seção, teste da solda-capacidade,
H. teste de esforço térmico, teste de confiança, teste de resistência da isolação e teste iônico da contaminação,
I. taxa elegível dos produtos de primeira produção: >95%
J. a ordem da quantidade pequena é aceitada
K. entrega no tempo: >98%
L. taxa da queixa do cliente: <1>
1,3 aplicação

Pré-amplificador, equipamento da burótica, placa de processador central, motorista de disco flexível, Downlight

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	60 x 60mm=1PCS
TIPO DA PLACA	Escolha o PWB tomado partido do alumínio
Número de camadas	uma camada
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 35um (1oz)
	Material 1W/MK dielétrico
	Alumínio 5052
TECNOLOGIA
Traço e espaço mínimos:	16mil/17mil
Furos mínimos/máximos:	3.3/7.5mm
Número de furos diferentes:	1
Número de furos de broca:	4
Resistência térmica (°C/W)	≤0.45
Tensão de divisão (VDC)	4000
Controle da impedância	não
MATERIAL DA PLACA
Condutibilidade térmica	1W/MK material dielétrico, MCPCB
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	1.6mm ±0.16
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Níquel Electroless sobre o ouro da imersão (ENIG) (1 níquel do µ 100 do µ” sobre”)
A máscara da solda aplica-se a:	Parte superior. mínimo de 12µm.
Cor da máscara da solda:	Branco, PSR400 WT02
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento, quadro de alumínio conbined com PWB do alumínio
MARCAÇÃO
Lado da legenda componente	nenhum silkscreen exigido
Cor da legenda componente	nenhum silkscreen exigido
Nome ou logotipo do fabricante:	nenhum silkscreen exigido
ATRAVÉS DE	não através de
AVALIAÇÃO DE FLAMIBILITY	Aprovação Min. do UL 94-V0.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste bonde de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

A variedade de PCBs de alumínio

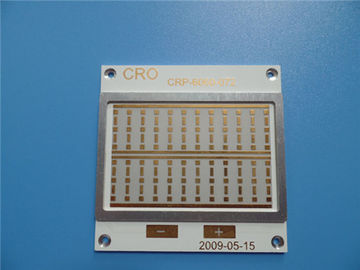

Placa de alumínio PCB 5052 Estrutura Composta 0

Máquina de moedura do PWB

Placa de alumínio PCB 5052 Estrutura Composta 1

Alumínio Placa de Circuito,

placa de circuito impresso do núcleo do metal,

aluminium pcb
